Der WSF121.70G von Lavoce ist ein 12" Gitarren-Lautsprecher für elektrische Gitarre, der sich für Gitarrenboxen, Combos und Ersatzbestückungen in Backline-Setups eignet. Die Nennimpedanz liegt bei 8 Ω, die AES-Belastbarkeit beträgt 100 W und die Programmleistung 200 W. Mit 99 dB Empfindlichkeit und einem Frequenzbereich von 70–5000 Hz deckt der Treiber den typischen Arbeitsbereich einer Gitarrenlautsprecher-Anwendung ab. Die 45 mm Kupferschwingspule arbeitet auf einem Polyimidträger, der Ferritmagnet sitzt in einem Stahlkorb. Die Papiermembran ist wasserfest behandelt, die Papiersicke bleibt klassisch für diese Bauart. Der WSF121.70G passt damit in praxisnahe Gitarren-Cabinets für Bühne, Proberaum, Reparatur und DIY-Aufbau.
JETZT – originale Recone-Kits von Lavoce sowie unser Recone-Service – nur hier!
Technische Daten – Lavoce WSF121.70G
| Technische Daten | Wert |
|---|---|
| Kategorie | Gitarren-Lautsprecher |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 100 W |
| Belastbarkeit Programm (W) | 200 W |
| Wirkungsgrad 1W/1m (dB) | 99 dB |
| Frequenzbereich (Hz) | 70–5000 Hz |
| Schwingspulendurchmesser (mm) | 45 mm |
| Magnetmaterial | Ferrit |

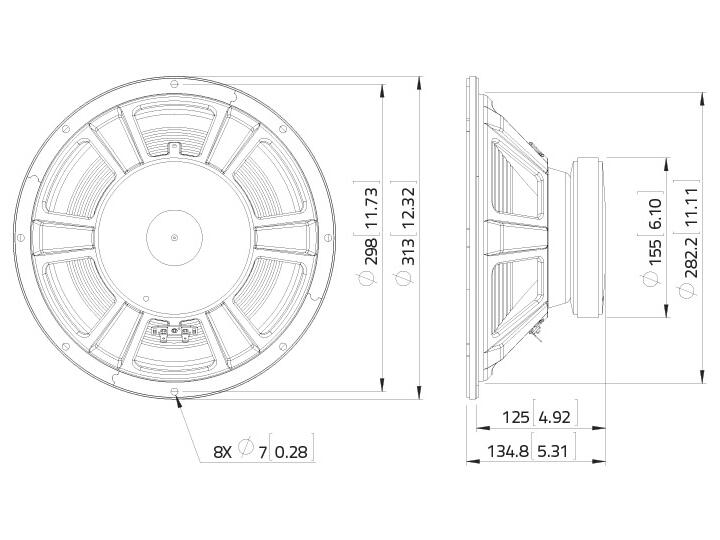

| Außendurchmesser (mm) | 313 mm |
| Einbaudurchmesser (mm) | 298 mm |
| Einbautiefe (mm) | 134,8 mm |
| Empfohlenes Gehäusevolumen (l) | Nach Bedarf |
| Empfohlene Abstimmfrequenz (Hz) | geschlossen oder Open Back |
| Nettogewicht (kg) | 3,2 kg |
| Versandgewicht/Bruttogewicht (kg) | 4,1 kg |
| Hersteller Artikelnummer | WSF121.70G-8Ω |
| Gleichstromwiderstand Re (Ohm) | 6,6 Ω |
| Schwingspuleninduktivität Le (mH) | 0,58 mH |
| Resonanzfrequenz Fs (Hz) | 82 Hz |
| Qms | 11,7 |
| Qes | 0,62 |
| Qts | 0,59 |
| Vas (l) | 41 l |
| Sd (cm²) | 506 cm² |
| Xmax (mm) | 2,7 mm |
| Mms (g) | 33,9 g |
| BxL (Tm) | 13,6 Tm |
| Cms (mm/N) | 0,11 mm/N |
| EBP (Hz) | 132 Hz |
| Wirkungsgrad η0 (%) | 3,45 % |
| CB Vb (l) @ Fc = 90 Hz * | 200,1 l |
| F_upper (Hz) * | 1934 Hz |
| F_lower (Hz) * | 123 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Lavoce WSF121.70G
Der WSF121.70G eignet sich für 12" Gitarren-Cabinets, Combo-Verstärker und Ersatzbestückungen, bei denen ein 8-Ω-Chassis mit 100 W AES und 200 W Programmleistung benötigt wird. Der Frequenzbereich von 70–5000 Hz passt zu typischen Gitarrenanwendungen, vom geschlossenen Gehäuse bis zur offenen Rückwand. Durch die Bauart mit Ferritmagnet, Stahlkorb, Papiermembran und Papiersicke lässt sich der Treiber in klassischen Gitarrenboxen, Backline-Systemen und Proberaum-Setups einsetzen. Für DIY-Projekte ist er interessant, wenn ein vorhandenes Gehäuse neu bestückt oder ein eigenes Cabinet aufgebaut werden soll. Im Servicefall unterstützt die dokumentierte 12"-Bauform die Auswahl bei Reparatur, Austausch und Systemintegration.
Service zum Lavoce WSF121.70G
Zum WSF121.70G bieten wir Beratung für Ersatzbestückung, Gehäuseabstimmung, Gehäusebau und Systemabstimmung an. Außerdem unterstützen wir bei Recone-Kit, Recone-Service, Weichen- oder DSP-Fragen sowie bei Empfehlungen für passende Gitarren-Cabinet-Konzepte.
| LS Chassis-Typ: | Gitarren-Lautsprecher |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
