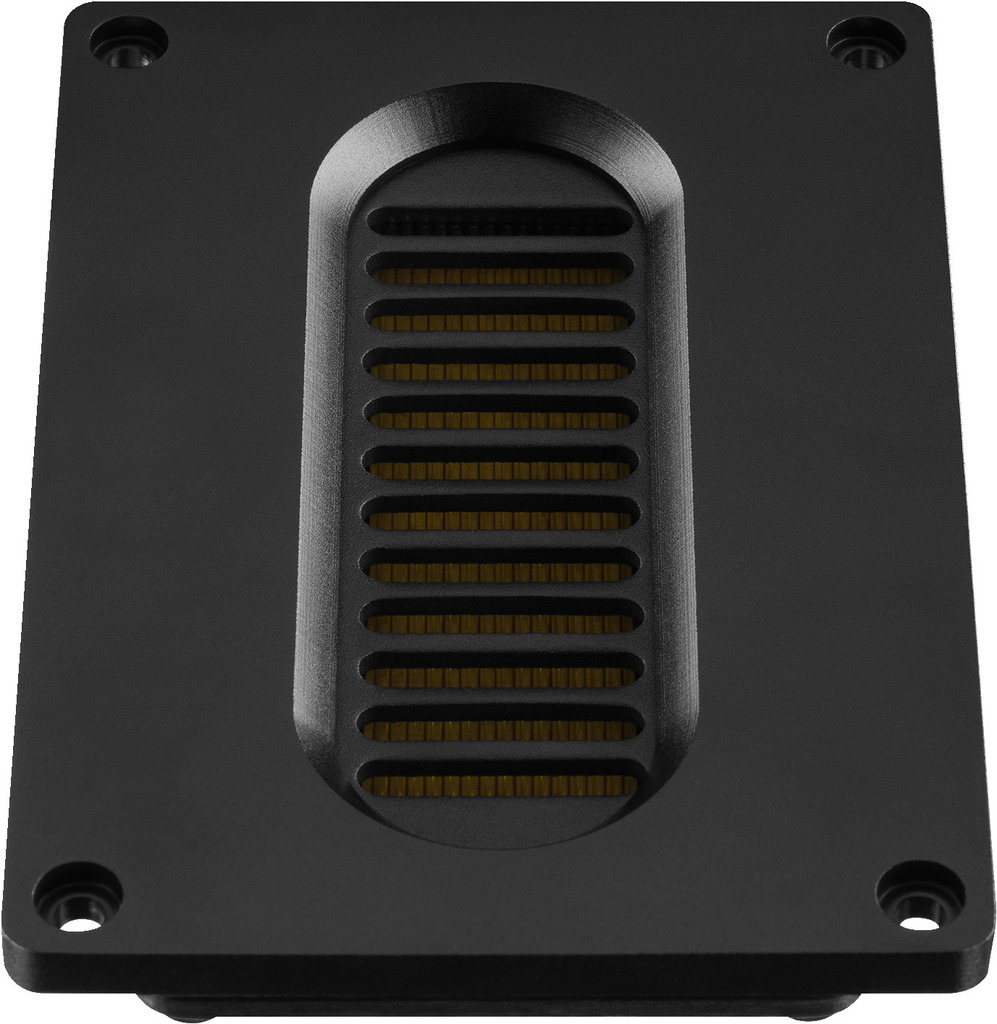

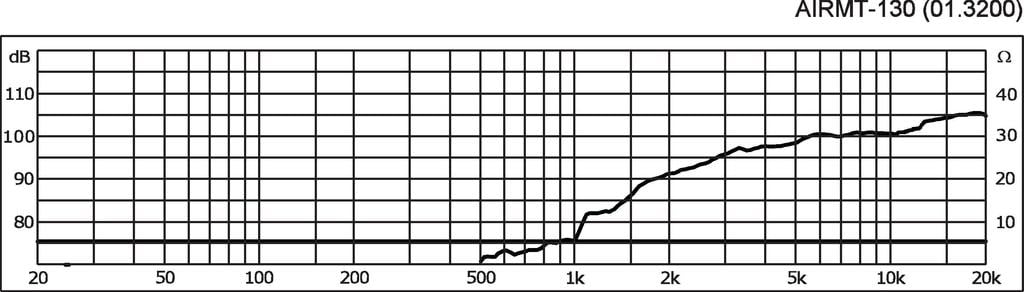

Monacor AIRMT-130
High-End-Air-Motion-Transformer-Hochtöner, 60 W, 8 Ω
Air-Motion-Transformer sind eine spezielle Art von
Hochtonlautsprechersystemen, die von dem deutschen Physiker Oskar Heil
im Zuge seiner Forschungsarbeiten um die Charakteristiken des
menschlichen Gehörs entwickelt wurden. Hauptsächliches Merkmal ist eine
spezielle Faltung der Membranfolie und deren ziehharmonikaähnliches
Schwingen bei angelegtem Tonsignal. Durch diese Faltung kann eine sehr
große Membranfläche auf kleinstem Raum untergebracht werden. AMTs
zeichnen sich durch ein sehr dynamisches Klangbild, exzellentes
Impulsverhalten, hohen Wirkungsgrad und geringe harmonische Verzerrungen
aus. Für den AIRMT-130 stehen zwei STL-Dateien für den 3D-Druck von Wave-Guides zur Verfügung.
Hochtöner nach dem Air-Motion-Transformer-Prinzip Hochleistungs-Neodym-Magnetsystem Brillante, dynamische und feinzeichnende Hochtonwiedergabe Gefaltete Membran aus Kapton und Aluminium Hoher Wirkungsgrad und hohe Belastbarkeit Ab 3000 Hz einsetzbar Stabile Aluminiumfrontplatte
Technische Daten AIRMT-130
Impedanz (Z)
8 Ω
Frequenzbereich
2500-30000 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
> 3000 Hz
Nennbelastbarkeit (RMS)
60 W
Musikbelastbarkeit (MAX)
120 W
Kennschalldruck
98 dB/W/m
Gleichstromwiderst. (Re)
5,2 Ω
Magnetdurchmesser
Neodymstäbe
Einbauöffnung
71 x 111 mm
Einbautiefe
40 mm
Lochabstand X
76 mm
Lochabstand Y
116 mm
Abmessungen
90 x 130 x 43 mm
Außendurchmesser
entfällt
Breite
90 mm
Höhe
130 mm
Tiefe
43 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,585 kg
Verpackungseinheit
1
Lautsprechertyp
AMT
Verpackungsmaße (B x H x L)
0,105 x 0,05 x 0,155 m
Bruttogewicht
0,635 kg
Nettogewicht
0,585 kg
Monacor AIRMT-130DATENBLATT

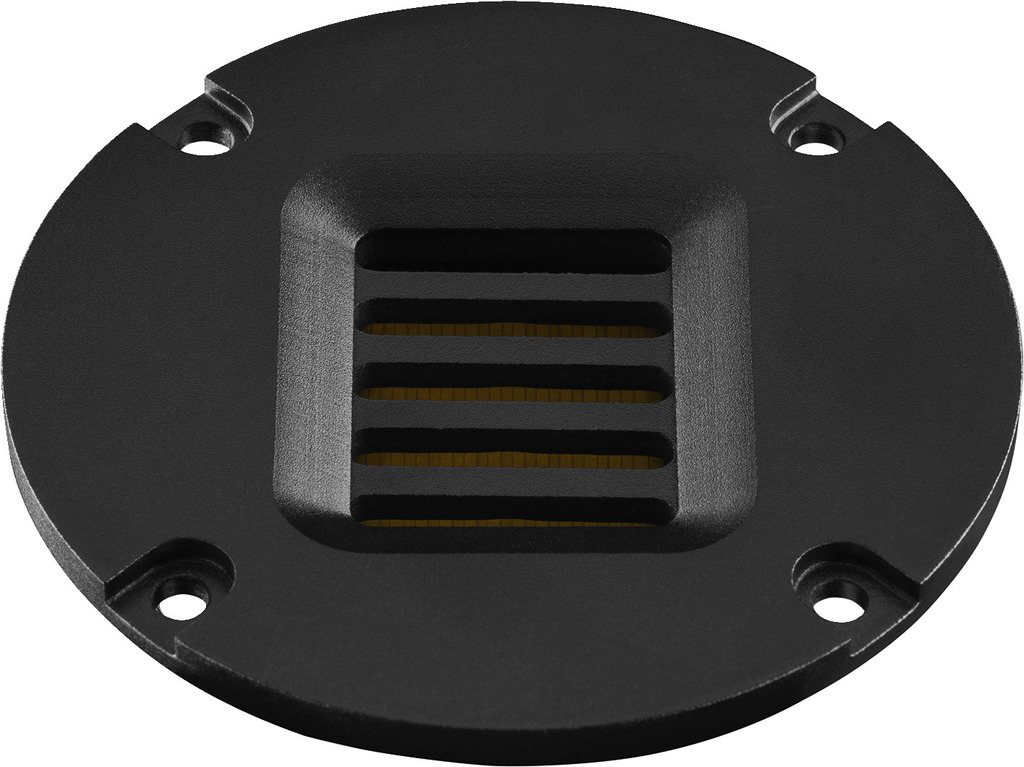

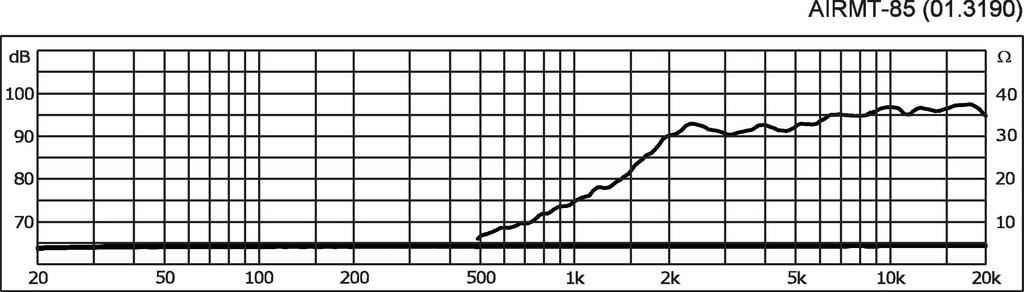

Monacor AIRMT-85 High-End-Air-Motion-Transformer-Hochtöner, 20 W, 4 ΩAir-Motion-Transformersind eine spezielle Art von Hochtonlautsprechersystemen, die von dem
deutschen Physiker Oskar Heil im Zuge seiner Forschungsarbeiten um die
Charakteristiken des menschlichen Gehörs entwickelt wurden.
Hauptsächliches Merkmal ist eine spezielle Faltung der Membranfolie und
deren ziehharmonikaähnliches Schwingen bei angelegtem Tonsignal. Durch
diese Faltung kann eine sehr große Membranfläche auf kleinstem Raum
untergebracht werden. AMTs zeichnen sich durch ein sehr dynamisches
Klangbild, exzellentes Impulsverhalten, hohen Wirkungsgrad und geringe
harmonische Verzerrungen aus.
Hochtöner nach dem Air-Motion-Transformer-Prinzip Hochleistungs-Neodym-Magnetsystem Brillante, dynamische und feinzeichnende Hochtonwiedergabe Gefaltete Membran aus Kapton und Aluminium Hoher Wirkungsgrad Ab 2500 Hz einsetzbar Stabile Aluminiumfrontplatte
Technische Daten AIRMT-85
Impedanz (Z)
4 Ω
Frequenzbereich
2000-30000 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
> 2500 Hz
Nennbelastbarkeit (RMS)
20 W
Musikbelastbarkeit (MAX)
40 W
Kennschalldruck
92 dB/W/m
Gleichstromwiderst. (Re)
3,8 Ω
Magnetdurchmesser
Neodymstäbe
Einbauöffnung
Ø 66 mm
Einbautiefe
36 mm
Lochkreisdurchmesser
Ø 75 mm
Abmessungen
Ø 85 mm x 36 mm
Außendurchmesser
Ø 85 mm
Breite
Ø 85 mm
Tiefe
36 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,3 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,14 x 0,055 x 0,105 m
Bruttogewicht
0,35 kg
Nettogewicht
0,3 kg
Monacor AIRMT-85
DATENBLATT

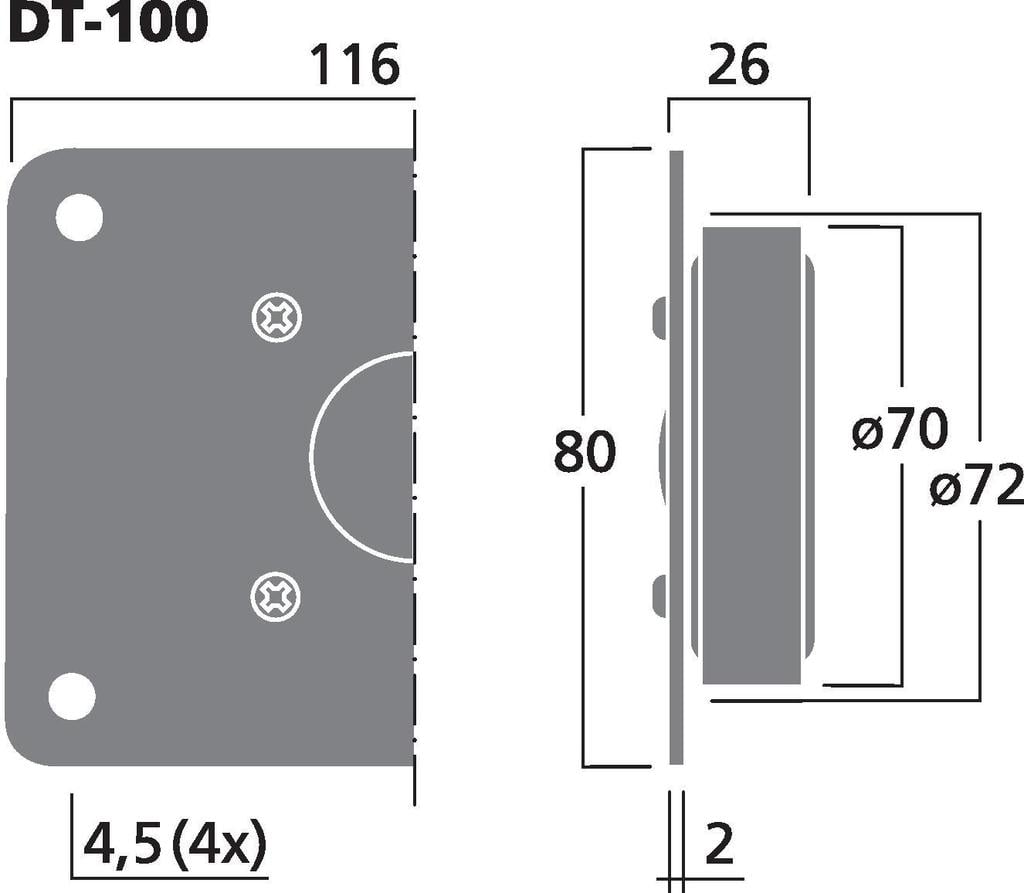

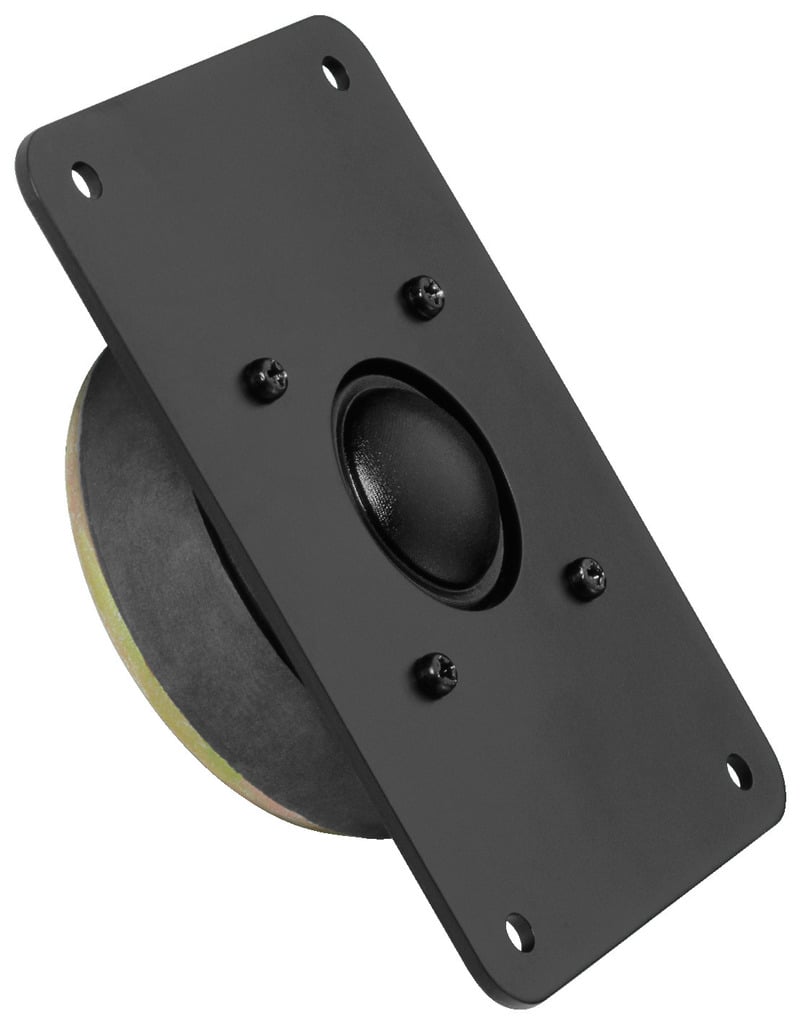

Monacor
DT-100
HiFi Kalottenhochtöner, 30 W, 8 Ω
Belastbarer Soft-Dome im klassischen Rechteckformat Ferrofluid Gute Linearität mit besonders brillanter Charakteristik Detailreiche Wiedergabe
Technische Daten DT-100
Impedanz (Z)
8 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
1500 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2500 Hz
Nennbelastbarkeit (RMS)
30 W
Musikbelastbarkeit (MAX)
60 W
Kennschalldruck
92 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 70 mm
Einbauöffnung
Ø 72 mm
Einbautiefe
26 mm
Abmessungen
116 x 80 x 26 mm
Breite
116 mm
Höhe
80 mm
Tiefe
26 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,525 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,09 x 0,05 x 0,125 m
Bruttogewicht
0,58 kg
Nettogewicht
0,525 kg
Monacor DT-100DATENBLATT

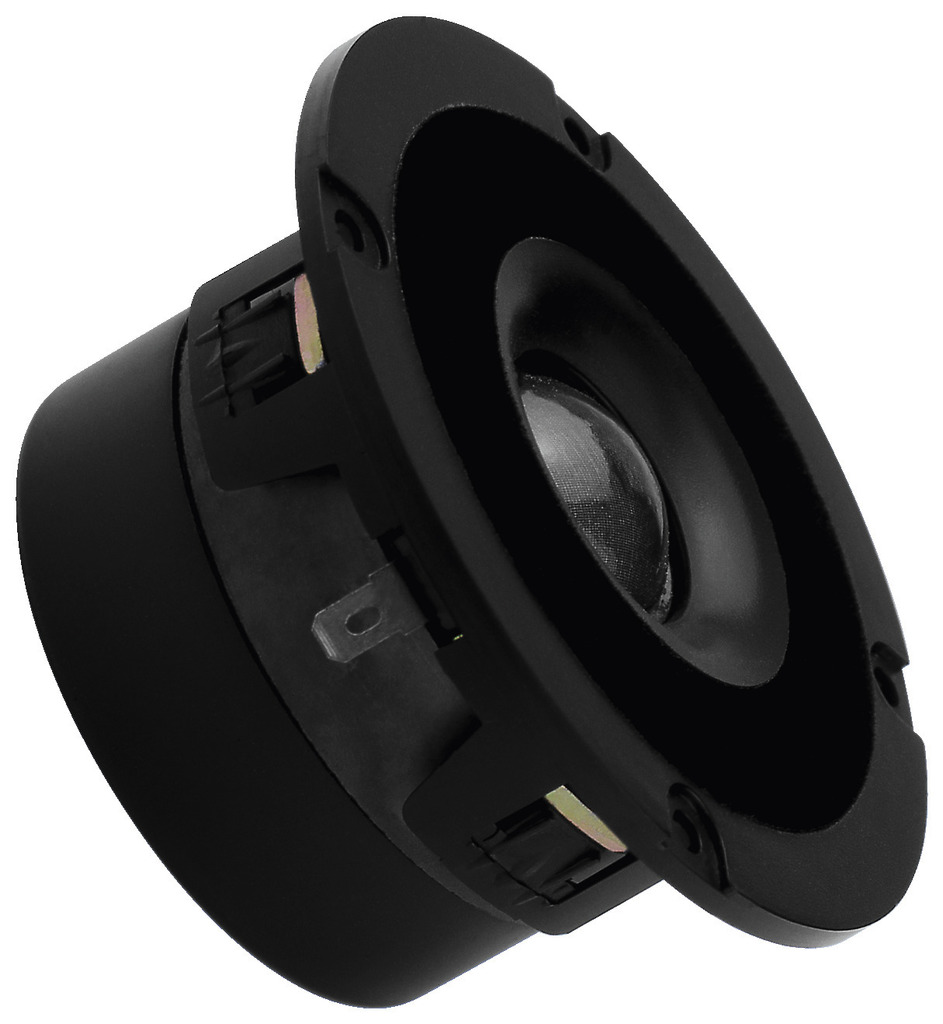

Monacor DT-101SK
HiFi Kalottenhochtöner, 30 W, 8 Ω
Seiden-Dome mit optimaler Dämpfung Angekoppeltes, bedämpftes Volumen Hohe Linearität bis in den Brillanzbereich Sehr guter Wirkungsgrad Hochauflösendes Klangbild Für anspruchsvollen HiFi Anwendungen
Technische Daten DT-101SK
Impedanz (Z)
8 Ω
Frequenzbereich
fx-22000 Hz
Resonanzfrequenz (fs)
900 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2000 Hz
Nennbelastbarkeit (RMS)
30 W
Musikbelastbarkeit (MAX)
50 W
Kennschalldruck
92 dB/W/m
Schwingspulendurchm.
Ø 25,4 mm
Magnetdurchmesser
Ø 70 mm
Einbauöffnung
Ø 80 mm
Einbautiefe
45 mm
Abmessungen
Ø 100 x 45 mm
Außendurchmesser
Ø 100 mm
Breite
Ø 100 mm
Tiefe
45 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,46 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,105 x 0,065 x 0,105 m
Bruttogewicht
0,505 kg
Nettogewicht
0,46 kg
Monacor DT-101SK
DATENBLATT
Monacor DT-105
HiFi Kalottenhochtöner, 30 W, 8 Ω
Klassischer Gewebe-Soft-Dome mit Beschichtung Sehr hohe Linearität bis in den Brillanzbereich Besonders sanfte Hochtonwiedergabe
Technische Daten DT-105
Impedanz (Z)
8 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
1500 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2500 Hz
Nennbelastbarkeit (RMS)
30 W
Musikbelastbarkeit (MAX)
50 W
Kennschalldruck
90 dB/W/m
Schwingspulendurchm.
Ø 25,4 mm
Magnetdurchmesser
Ø 70 mm
Einbauöffnung
77 x 80 mm
Einbautiefe
30 mm
Abmessungen
Ø 100 x 30 mm
Außendurchmesser
Ø 100 mm
Breite
Ø 100 mm
Tiefe
30 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,5 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,11 x 0,05 x 0,11 m
Bruttogewicht
0,535 kg
Nettogewicht
0,495 kg
Monacor DT-105DATENBLATT

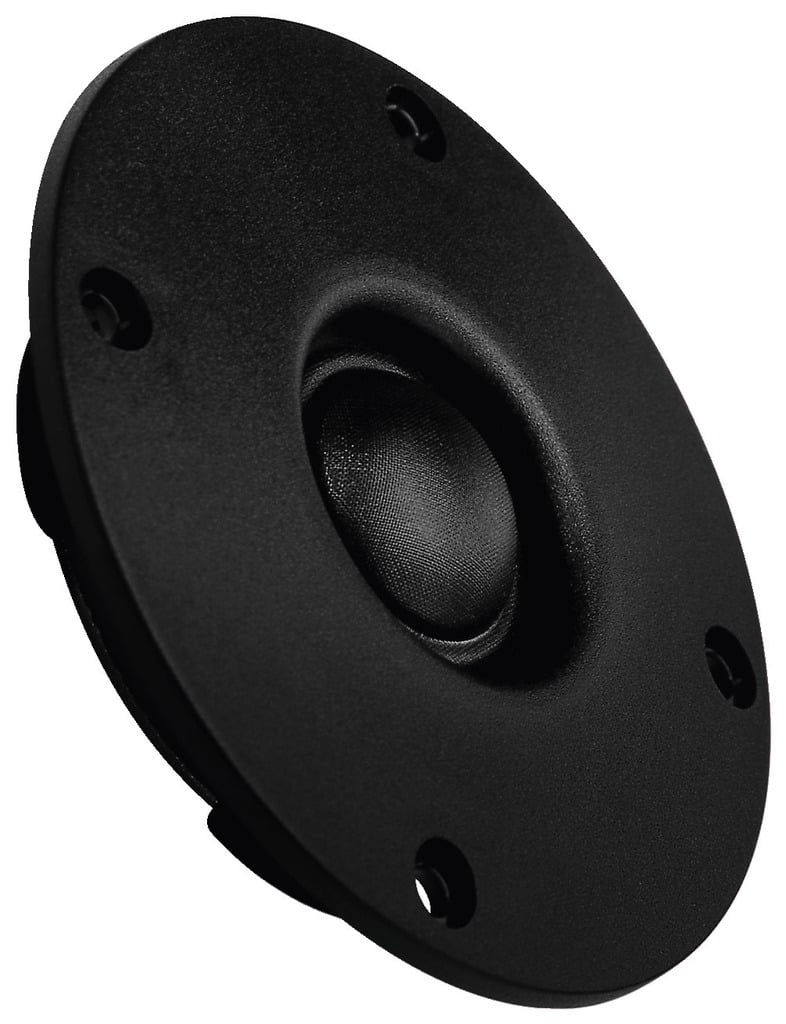

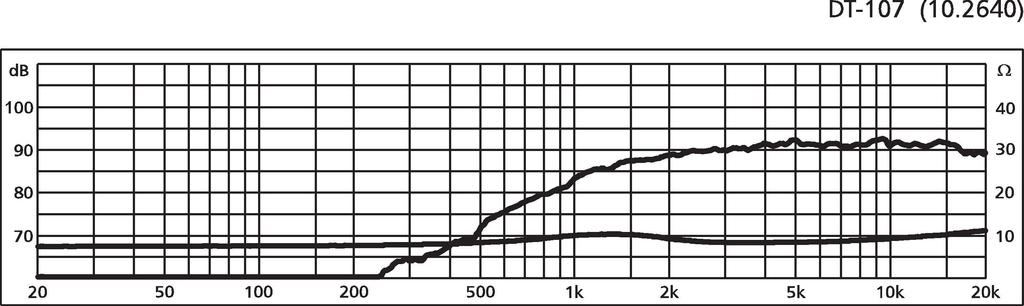

Monacor DT-107
HiFi-Kalottenhochtöner, 80 W, 8 Ω
Gewebe-Soft-Dome mit innerer Dämpfung Höchste Linearität bei gutem Wirkungsgrad Besonders seidiges und brillantes Klangbild Für alle anspruchsvollen HiFi Anwendungen
Technische Daten DT-107
Impedanz (Z)
8 Ω
Frequenzbereich
fx-22000 Hz
Resonanzfrequenz (fs)
1200 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
3000 Hz
Nennbelastbarkeit (RMS)
80 W
Musikbelastbarkeit (MAX)
130 W
Kennschalldruck
89 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 60 mm
Einbauöffnung
Ø 71 mm
Einbautiefe
23 mm
Abmessungen
Ø 96,5 x 23 mm
Außendurchmesser
Ø 96,5 mm
Breite
Ø 96,5 mm
Tiefe
23 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,27 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,105 x 0,04 x 0,105 m
Bruttogewicht
0,305 kg
Nettogewicht
0,27 kg
Monacor DT-107DATENBLATT

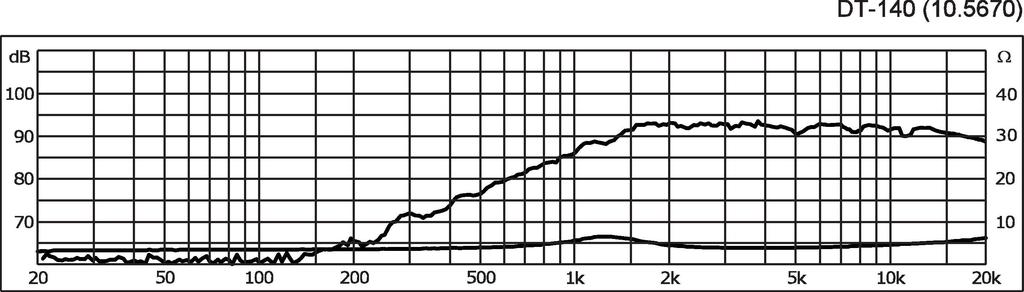

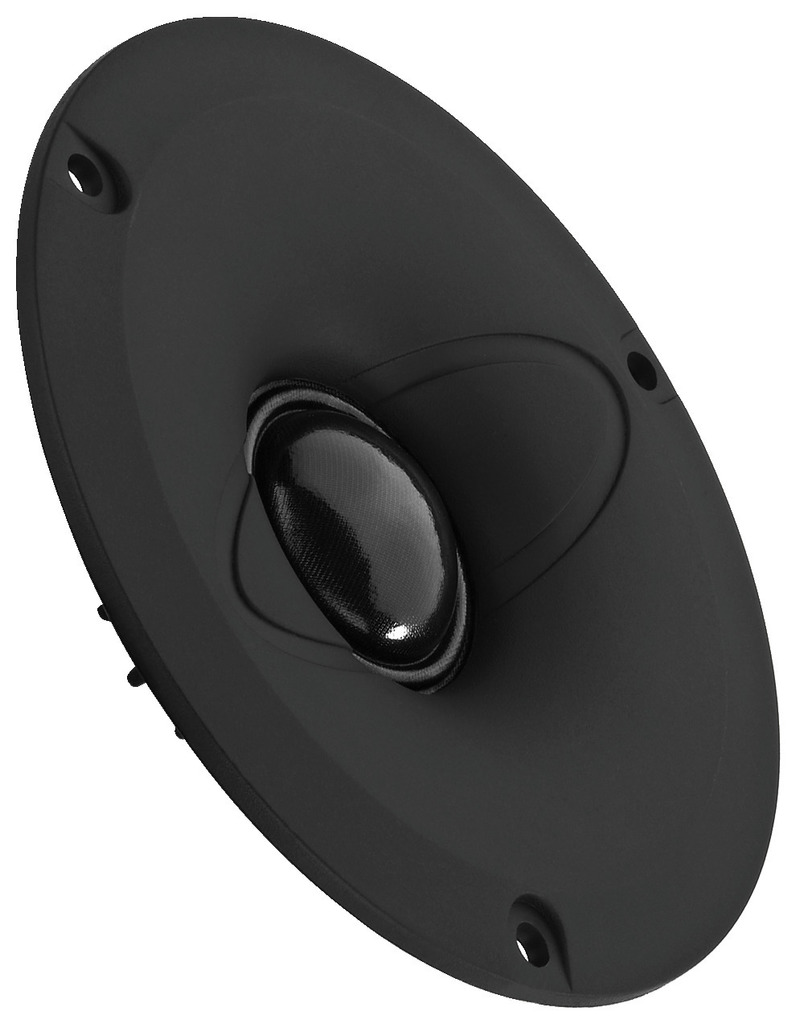

Monacor DT-140
HiFi-Kalottenhochtöner, 40 W, 4 Ω
25-mm-Hochtöner (1") mit Seidenkalotte Durch Waveguide konstantes Bündelungsverhalten in Kombination mit 5- bis 6,5-Zoll-Tiefmitteltönern Neodym-Magnetsystem mit Kühlkörper Sehr geringes magnetisches Streufeld
Technische Daten DT-140
Impedanz (Z)
4 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
1200 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2500 Hz
Nennbelastbarkeit (RMS)
40 W
Musikbelastbarkeit (MAX)
80 W
Kennschalldruck
90 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 70 mm
Einbauöffnung
Ø 80 mm
Einbautiefe
31 mm
Abmessungen
Ø 103 x 31 mm
Außendurchmesser
Ø 103 mm
Breite
Ø 103 mm
Tiefe
31 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,093 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,11 x 0,043 x 0,11 m
Bruttogewicht
0,122 kg
Nettogewicht
0,093 kg
Monacor DT-140
DATENBLATT

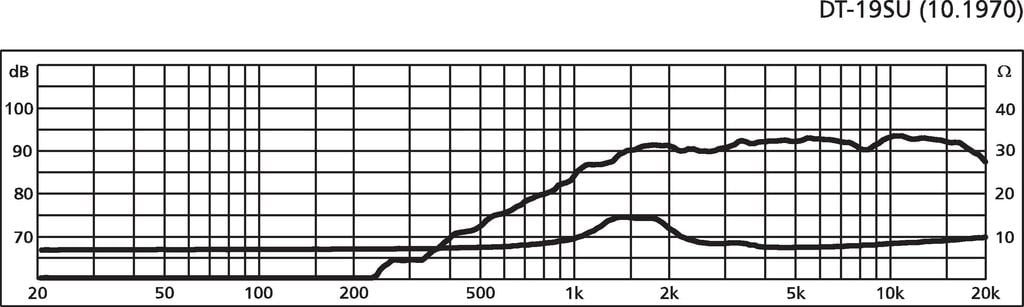

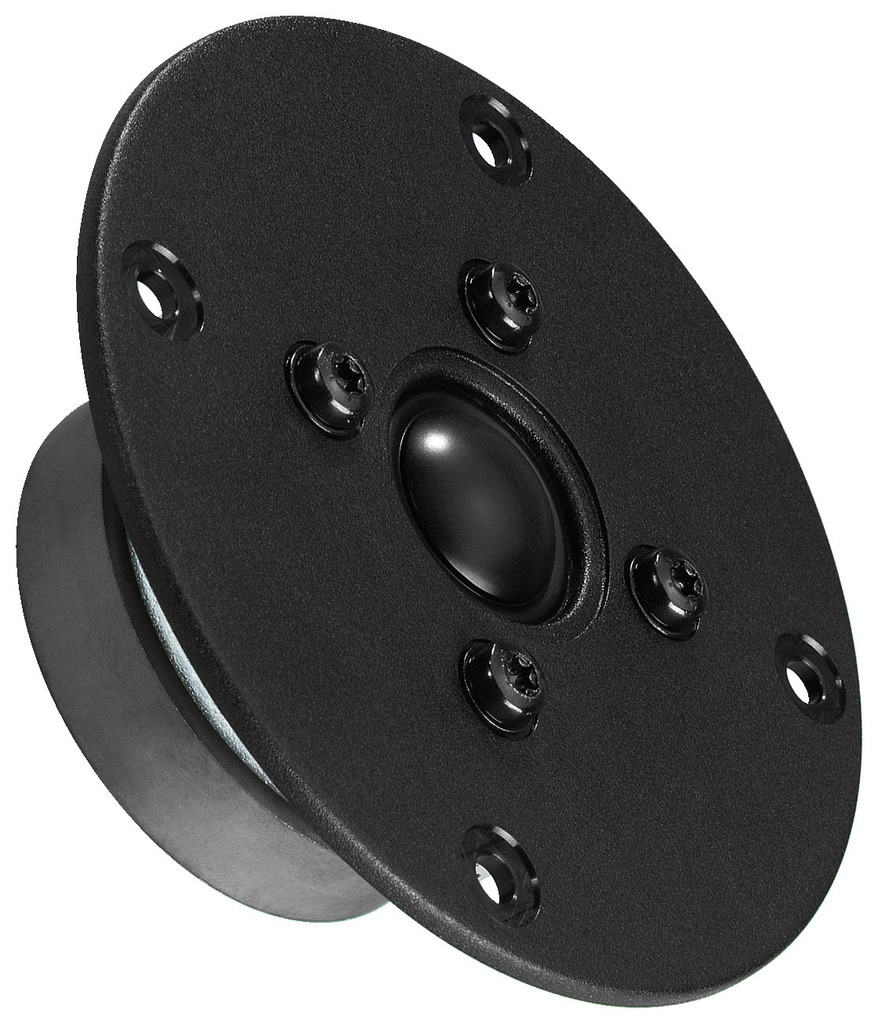

Monacor DT-19SU
HiFi-Kalottenhochtöner, 50 WRMS, 8 Ω
19-mm-Soft-Dome in Laminat-Technik Doppelmagnet Stabile Kunststoff-Front Geringes Membrangewicht Optimales Brillanzverhalten Für anspruchsvolle HiFi-Anwendungen vor allem in 3-Wege-Systemen
Technische Daten DT-19SU
Impedanz (Z)
8 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
1500 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
3000 Hz
Nennbelastbarkeit (RMS)
50 W
Musikbelastbarkeit (MAX)
80 W
Kennschalldruck
91 dB/W/m
Schwingspulendurchm.
Ø 19 mm
Magnetdurchmesser
Ø 55 mm
Einbauöffnung
Ø 66 mm
Einbautiefe
33 mm
Abmessungen
Ø 100 x 33 mm
Außendurchmesser
Ø 100 mm
Breite
Ø 100 mm
Tiefe
33 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,397 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,115 x 0,045 x 0,13 m
Bruttogewicht
0,444 kg
Nettogewicht
0,397 kg
Monacor DT-19SUDATENBLATT
Monacor DT-254
HiFi Kalottenhochtöner, 90 W, 8 Ω
Höchstwertige Fertigung Kleinste Streuungen Gewebe-Dome Sehr tiefe Resonanzfrequenz Maximale Frequenzgangausdehnung mit sehr hoher Linearität Spezielle Frontplattengestaltung zur Optimierung der Schallabstrahlung Feinzeichnender Klang Für High-End-Anwendungen
Technische Daten DT-254
Impedanz (Z)
8 Ω
Frequenzbereich
fx-22000 Hz
Resonanzfrequenz (fs)
900 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2000 Hz
Nennbelastbarkeit (RMS)
90 W
Musikbelastbarkeit (MAX)
150 W
Kennschalldruck
92 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 72 mm
Einbauöffnung
Ø 85 mm
Einbautiefe
38 mm
Abmessungen
Ø 110 x 38 mm
Außendurchmesser
Ø 110 mm
Breite
Ø 110 mm
Tiefe
38 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,52 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,15 x 0,08 x 0,15 m
Bruttogewicht
0,565 kg
Nettogewicht
0,52 kg
Monacor DT-254DATENBLATT

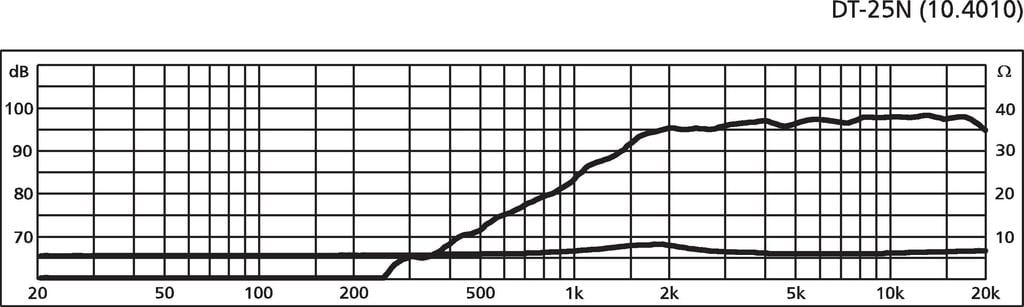

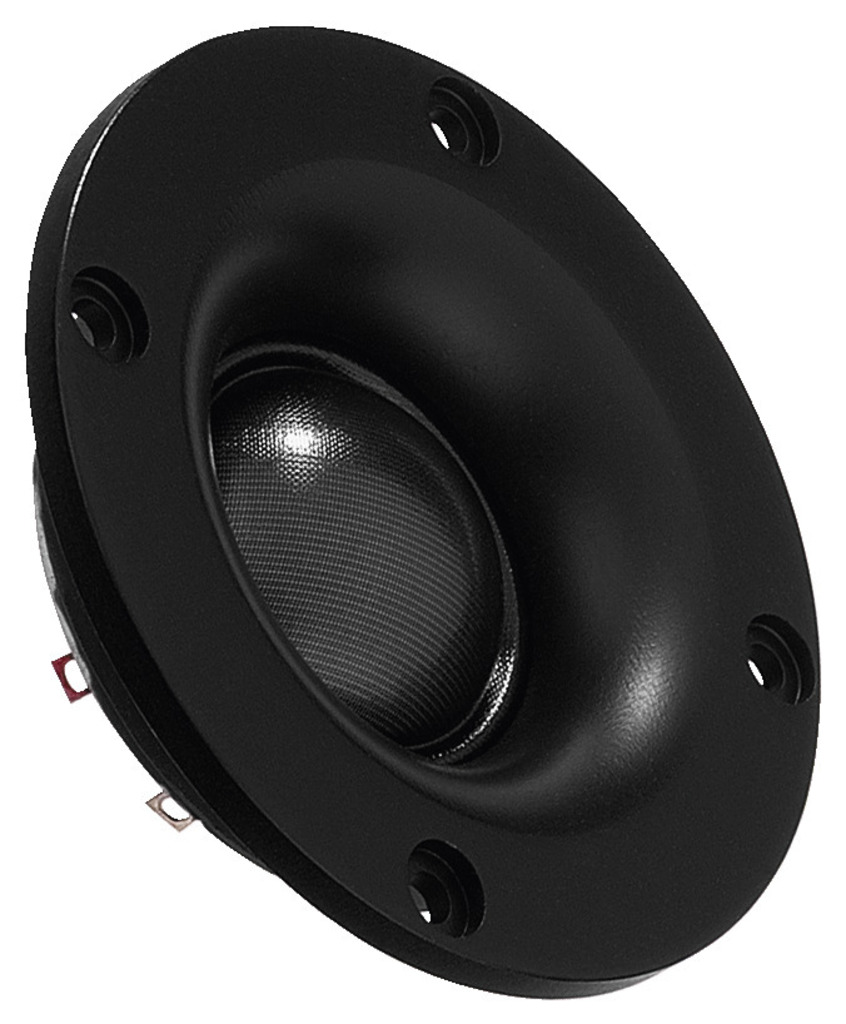

Monacor
DT-25N
HiFi Kalottenhochtöner, 90 W, 8 Ω
Herausragende klangliche Eigenschaften Seiden-Softdome-Membran mit optimierter Geometrie Frontplatte mit speziell angepasstem Verlauf Besonders lineare Wiedergabe auch bei tieferen Frequenzen Hoher Wirkungsgrad Durch die Verwendung eines Hochleistungs-Neodym-Magneten magnetisch streufeldarm und mechanisch sehr kompakt Optimal geeignet für den Aufbau von kleineren Boxen Für Hi-Fi-Standlautsprecher hoher Qualität beispielsweise in D´Appolito-Anordnungen Sehr feinzeichnendes und natürliches Klangbild
Technische Daten DT-25N
Impedanz (Z)
8 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
1600 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2500 Hz
Nennbelastbarkeit (RMS)
40 W
Musikbelastbarkeit (MAX)
80 W
Kennschalldruck
95 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 46 mm
Einbauöffnung
Ø 50 mm
Einbautiefe
17,7 mm
Abmessungen
Ø 66 x 21 mm
Außendurchmesser
Ø 66 mm
Breite
Ø 66 mm
Tiefe
21 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,065 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,075 x 0,03 x 0,075 m
Bruttogewicht
0,085 kg
Nettogewicht
0,065 kg
Monacor DT-25NDATENBLATT

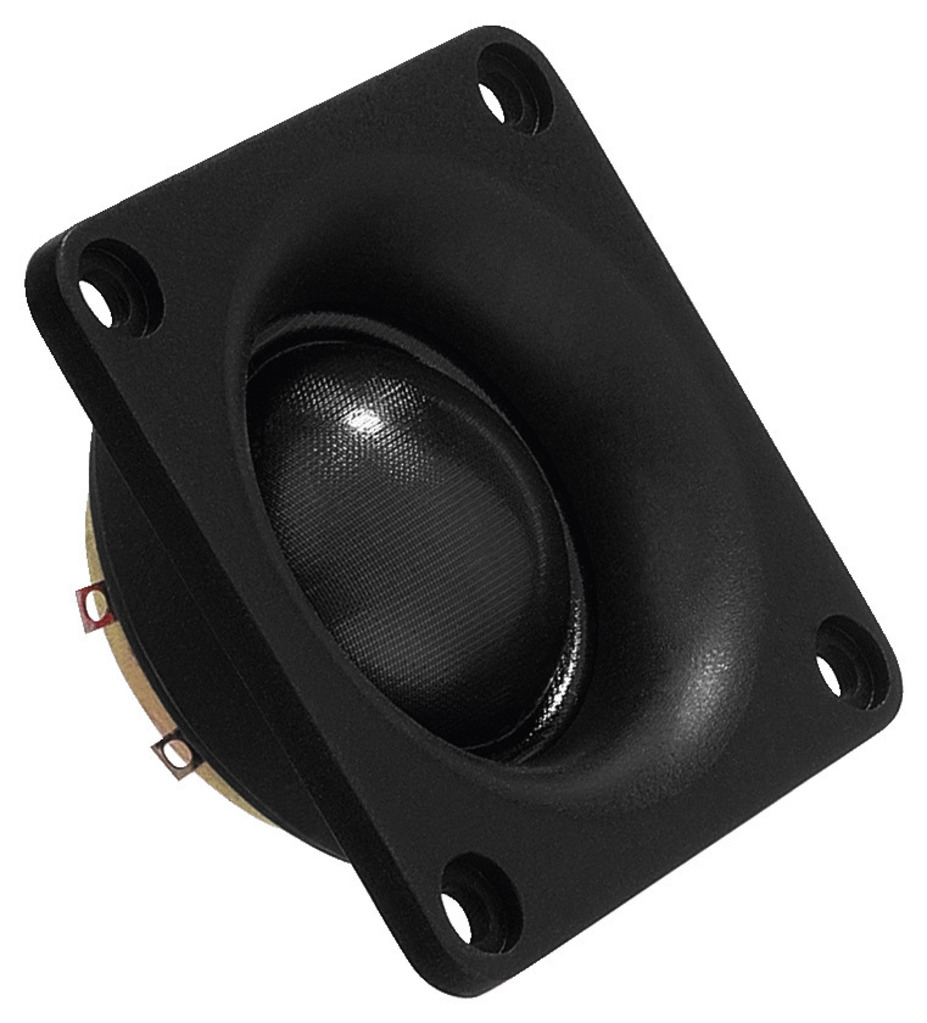

Monacor
DT-28N
Neodym HiFi Hochtöner, 50 W, 8 Ω
Herausragende klangliche Eigenschaften Besonders lineare Wiedergabe auch bei tieferen Frequenzen Hoher Wirkungsgrad Besonders leistungsfähige 28-mm-Membran aus Seidengewebe Optimal kleine Frontplatte für kleinstmögliche Hochleistungs-Boxen Montage in perfekten D´Appolito-Anordnungen, da magnetisch streufeldarm auch in liegenden Centern
Technische Daten DT-28N
Impedanz (Z)
8 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
1200 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2000 Hz
Nennbelastbarkeit (RMS)
50 W
Musikbelastbarkeit (MAX)
100 W
Kennschalldruck
94 dB/W/m
Schwingspulendurchm.
Ø 28 mm
Magnetdurchmesser
Ø 46 mm
Einbauöffnung
Ø 50 mm
Einbautiefe
16,7 mm
Abmessungen
55 x 55 x 20 mm
Breite
55 mm
Höhe
55 mm
Tiefe
20 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,074 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,075 x 0,035 x 0,075 m
Bruttogewicht
0,096 kg
Nettogewicht
0,074 kg
Monacor DT-28NDATENBLATT

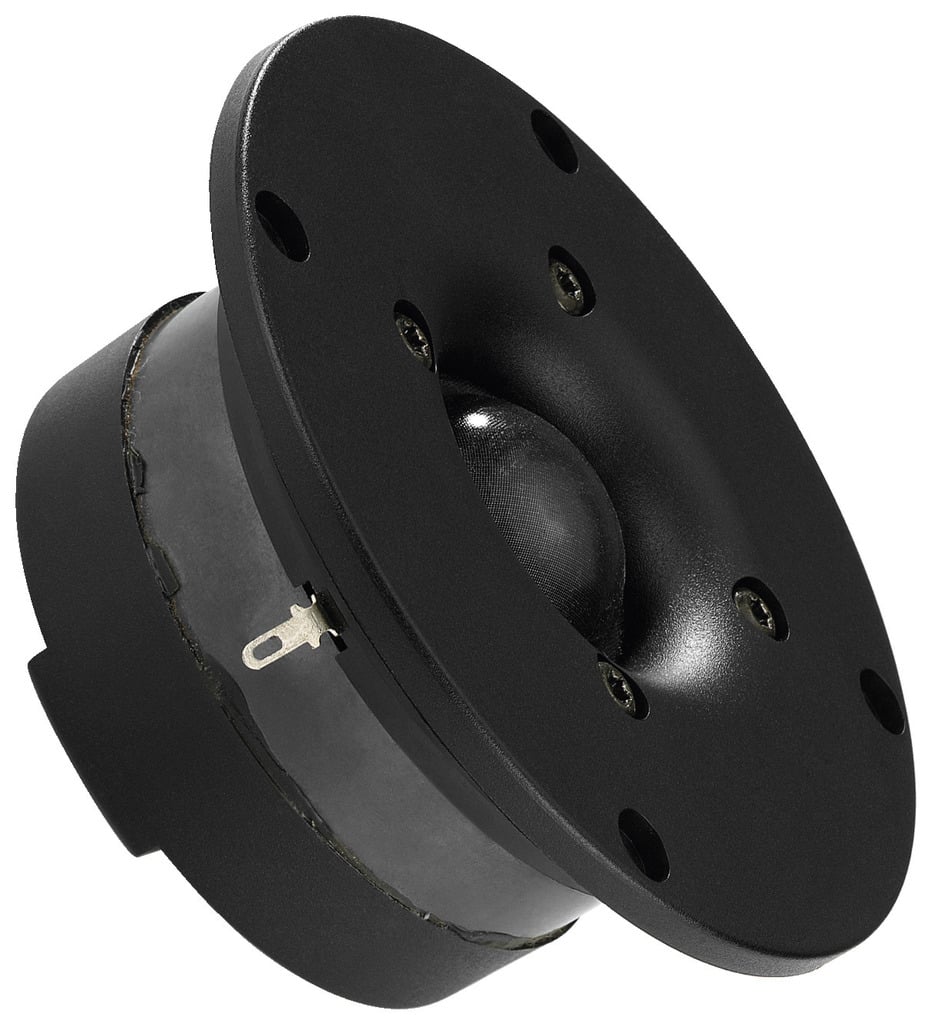

Monacor

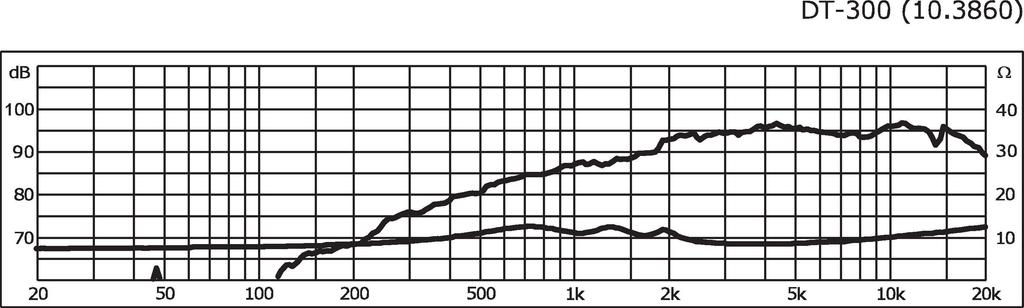

DT-300
HiFi Kalottenhochtöner, 50 W, 8 Ω
30-mm-Seidenmembran Niedrige Resonanzfrequenz Hervorragendes Dynamikverhalten und große Stabilität auch bei tiefen Trennungen Hochflüssiges Ferrofluid für ein feines Brillanzverhalten Besonders geeignet für Hochleistungsanwendungen und D'Appolito-Anordnungen im Top-HiFi-Bereich
Technische Daten DT-300
Impedanz (Z)
8 Ω
Frequenzbereich
fx-19000 Hz
Resonanzfrequenz (fs)
750 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2000 Hz
Nennbelastbarkeit (RMS)
50 W
Musikbelastbarkeit (MAX)
100 W
Kennschalldruck
93 dB/W/m
Schwingspulendurchm.
Ø 30 mm
Magnetdurchmesser
Ø 88 mm
Einbauöffnung
Ø 90 mm
Einbautiefe
52 mm
Abmessungen
Ø 116 x 52 mm
Außendurchmesser
Ø 116 mm
Breite
Ø 116 mm
Tiefe
52 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,65 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,12 x 0,055 x 0,13 m
Bruttogewicht
0,715 kg
Nettogewicht
0,655 kg
Monacor DT-300DATENBLATT
Monacor DT-352NF
HiFi Kalottenhochtöner, 80 W, 8 Ω
25-mm-Metallkalotte (1") mit feinstem Auflösungsvermögen des Hochtonbereichs Kein Ferrofluid im Luftspalt des Antriebssystem Spezial-Leichtmetalllegierung ohne metalltypisches Resonanzverhalten Doppelmagnetsystem mit durchbohrtem Polkern Bedämpftes Koppelvolumen für tiefliegende Resonanzfrequenz Einsetzbar ab einer Trennfrequenz von 1500 Hz über 18 dB Filter Sehr großer Übertragungsbereich bis über 25 KHz
Technische Daten DT-352NF
Impedanz (Z)
8 Ω
Frequenzbereich
fx-25000 Hz
Resonanzfrequenz (fs)
800 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
2000 Hz/1500 Hz (18 dB)
Nennbelastbarkeit (RMS)
80 W
Musikbelastbarkeit (MAX)
150 W
Kennschalldruck
91 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 72 mm
Einbauöffnung
Ø 87 mm
Einbautiefe
42 mm
Lochkreisdurchmesser
Ø 98 mm
Lochabstand X
69,3 mm
Lochabstand Y
69,3 mm
Abmessungen
Ø 110 x 46 mm
Außendurchmesser
Ø 110 mm
Breite
Ø 110 mm
Tiefe
46 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,77 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,13 x 0,095 x 0,13 m
Bruttogewicht
0,86 kg
Nettogewicht
0,77 kg
Monacor DT-352NFDATENBLATT
Monacor DT-74/8
HiFi-Miniatur-Hochtöner, 15 W, 8 Ω
11-mm-Dome mit Diffusor Extrem hoher Wirkungsgrad Sehr brillantes Klangbild ähnlich einigen Bändchen-Tweetern Für Hi-Fi und Public Address
Technische Daten DT-74/8
Impedanz (Z)
8 Ω
Frequenzbereich
fx-18000 Hz
Resonanzfrequenz (fs)
2000 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
5000 Hz
Nennbelastbarkeit (RMS)
15 W
Musikbelastbarkeit (MAX)
30 W
Kennschalldruck
98 dB/W/m
Schwingspulendurchm.
Ø 11 mm
Magnetdurchmesser
Ø 45 mm
Einbauöffnung
Ø 50 mm
Einbautiefe
24 mm
Abmessungen
Ø 74 x 24 mm
Außendurchmesser
Ø 74 mm
Breite
Ø 74 mm
Tiefe
24 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,12 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,075 x 0,03 x 0,075 m
Bruttogewicht
0,135 kg
Nettogewicht
0,12 kg
Monacor DT-74/8
DATENBLATT
Monacor DT-75/8
Hi-Fi-Kalottenhochtöner, 25 W, 8 Ω
Soft-Dome Gute Wiedergabequalität Ferrofluid
Technische Daten DT-75/8
Impedanz (Z)
8 Ω
Frequenzbereich
fx-20000 Hz
Resonanzfrequenz (fs)
2000 Hz
Empf. Trennfreq. (fmax.) (12 dB/Okt.)
3000 Hz
Nennbelastbarkeit (RMS)
25 W
Musikbelastbarkeit (MAX)
50 W
Kennschalldruck
90 dB/W/m
Schwingspulendurchm.
Ø 25 mm
Magnetdurchmesser
Ø 60 mm
Einbauöffnung
62 x 70 mm
Einbautiefe
28 mm
Abmessungen
93 x 69 x 28 mm
Breite
93 mm
Höhe
69 mm
Tiefe
28 mm
Farbe
Schwarz
Zul. Einsatztemperatur
0-40 °C
Gewicht
0,335 kg
Verpackungseinheit
1
Verpackungsmaße (B x H x L)
0,08 x 0,045 x 0,105 m
Bruttogewicht
0,365 kg
Nettogewicht
0,335 kg
Monacor DT-75/8DATENBLATT
