Die DTM-104/4 von MONACOR ist eine Kalotte für den Hochtonbereich in passiven HiFi- und DIY-Lautsprechern. Ihre Textilmembran arbeitet auf einem Kapton-Schwingspulenträger und wird durch eine integrierte Schallführung ergänzt, die das Abstrahlverhalten unterstützt. Das Chassis besitzt eine Nennimpedanz von 4 Ω, eine Nennbelastbarkeit von 45 W und eine Musikbelastbarkeit von 100 W. Der Kennschalldruck beträgt 92 dB/W/m, die Resonanzfrequenz liegt bei 1200 Hz. Für die Frequenzweiche ist eine Trennung ab 2500 Hz mit 12 dB pro Oktave vorgesehen. Die Schwingspule misst 25 mm, während der Außendurchmesser 104 mm und die Einbautiefe 29 mm betragen. Damit eignet sich die DTM-104/4 für den Lautsprecherselbstbau, den Ersatz vorhandener Hochtöner und die Integration in passende Mehrwege-Systeme. Im PA-Umfeld kommt sie für technisch abgestimmte, moderat belastete Hochtonsektionen infrage; im HiFi-Bereich liegt der Schwerpunkt auf Heimlautsprechern, Reparaturen und individuellen Lautsprecherprojekten.
JETZT – originale Recone-Kits von MONACOR sowie unser Recone-Service – nur hier!
Technische Daten – MONACOR DTM-104/4
Technische Daten | Wert |
|---|---|
Kategorie | Kalotte |
Größe (Zoll) | 1" |
Nennimpedanz (Ohm) | 4 Ω |
Belastbarkeit AES (W) | 45 W |
Belastbarkeit Programm (W) | 100 W |
Wirkungsgrad 1W/1m (dB) | 92 dB |
Empfohlene Trennfrequenz (Hz) | 2500 Hz bei 12 dB/Okt. |
Schwingspulendurchmesser (mm) | 25 mm |

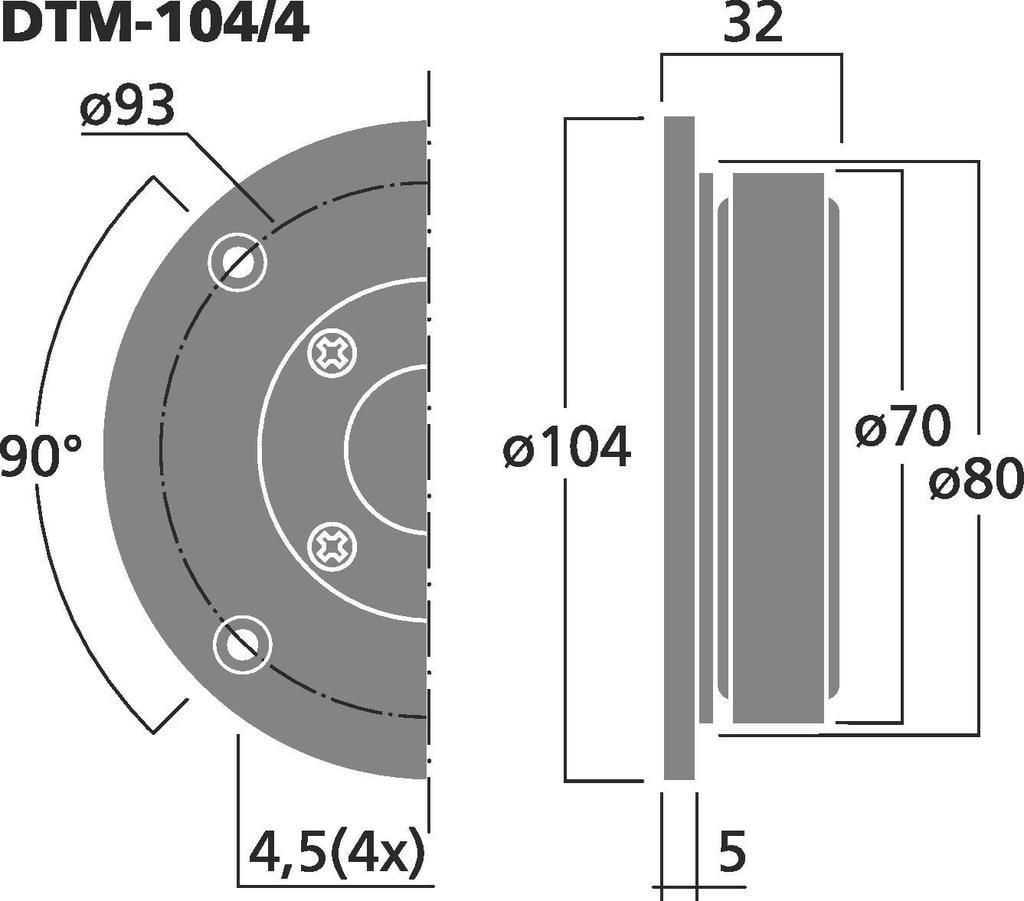

Außendurchmesser (mm) | 104 mm |
Einbaudurchmesser (mm) | 80 mm |
Einbautiefe (mm) | 29 mm |
Nettogewicht (kg) | 0,54 kg |
Versandgewicht/Bruttogewicht (kg) | 0,562 kg |
EAN | 4007754220940 |
Hersteller Artikelnummer | 0105320 |
Resonanzfrequenz Fs (Hz) | 1200 Hz |
Anwendungsgebiete – MONACOR DTM-104/4
Der DTM-104/4 eignet sich für den Hochtonzweig passiver Mehrwege-Lautsprecher, sofern Impedanz, Trennfrequenz und Einbaumaße zum vorhandenen Konzept passen. Im HiFi-Lautsprecherselbstbau kann das Chassis in Zwei- und Dreiwege-Systemen eingesetzt oder als Ersatz für einen technisch vergleichbaren Kalottenhochtöner verwendet werden. Die empfohlene Trennung ab 2500 Hz mit einer Flankensteilheit von 12 dB pro Oktave bietet eine klare Grundlage für die Auslegung einer passiven Frequenzweiche. Der Außendurchmesser von 104 mm, die Einbauöffnung von 80 mm und die geringe Einbautiefe von 29 mm erleichtern die Prüfung vorhandener Schallwände und Gehäuse. Auch Reparaturen und Restaurierungen wertiger Heimlautsprecher sind ein naheliegendes Einsatzfeld. In kleineren PA- oder Installationslautsprechern ist eine Verwendung möglich, wenn Belastbarkeit, Abstrahlung und Frequenzweiche sachgerecht auf das Gesamtsystem abgestimmt werden. Für individuelle DIY-Projekte lässt sich die Schallführung bei der Planung der Schallwand und der Übergabe zum Mitteltöner berücksichtigen.
Service zum MONACOR DTM-104/4
Zum DTM-104/4 bieten wir Beratung für den Ersatz vorhandener Hochtöner, die Auslegung einer passenden Frequenzweiche und die Einbindung in HiFi-, DIY- oder geeignete PA-Systeme. Auf Wunsch unterstützen wir bei der Prüfung von Einbaumaßen, Impedanz, Trennfrequenz und Pegelanpassung sowie beim DSP- oder Weichen-Setup. Auch Empfehlungen für Gehäusebau, Bauplan und Bauset sind im Rahmen eines abgestimmten Lautsprecherprojekts möglich.
| LS Chassis-Typ: | Kalotte |
|---|---|
| LS Coaxial: | NEIN |
| LS Diaphragma / Dome: | Aluminium / Cotton / Seide / Glas |
| LS Fs: | 1.000,000 - 1.999,999 Hz |
| LS Größe: | 1,0" |
| LS Impedanz: | 4 Ohm |
| LS Magnet: | Ferrit |
| Sperrgut: | NEIN |
