DR 45 N - magnetisch geschirmte 25 mm (1“) High-End-Kalotte mit Keramik als Kalottenmaterial für kristallklare und pegelfeste Wiedergabe ohne Verzerrungen. Die Polkernbohrung mit strömungsgünstigen Rundungen, der bedämpfte Hohlraum und der belüftete Schwing spulenträger ermöglichen eine sehr tiefe Resonanzfrequenz. Die Impedanz wird mit einem integrierten RCLGlied linearisiert. Die Kalotte ist damit ohne Pro bleme in ein Frequenzweichennetzwerk integrierbar. Das Schutzgitter des DR 45 N trägt innen einen akustischen Tiefpass in Form eines transparenten Ringes, der aber erst bei 25 kHz wirkt und dort eine Materialresonanz bedämpft. Es bewirkt außerdem eine Verbesserung des Rundstrahlverhaltens bei hohen Frequenzen. Technische Daten DR 45 N Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 500–12000 Hz Mittlerer Schalldruckpegel 102 dB (1 W/1 m) Resonanzfrequenz fs 600 Hz Magnetische Induktion 1,55 T Magnetischer Fluss 90 µWb Schwingspulendurchmesser 40 mm Gewicht netto 2,8 kg Gleichstromwiderstand Rdc 6,2 Ohm Schwingspuleninduktivität L 0,1 mH Anschlüsse Federklemmen Musikbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 1000 Hz) Nennbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 1000 Hz) Visaton DR 45 N DATENBLATT

Visaton DSM 25 FFL - 25 mm (1“) High-End-Titankalotte für den Hochtonbereich ab 2000 Hz. Durch eine speziell entwickelte Verfahrenstechnik lässt sich die enorm harte Titanfolie der DSM 25 FFL zu ultraleichten Kalotten prägen, die zusammen mit der stark bedämpften Supronyl-Sicke der DSM 25 FFL einen linearen und partialschwingungsfreien Frequenzgang ermöglichen. Durch die enorme magnetische Induktion im ferrofluidgefüllten Luftspalt der DSM 25 FFL lassen sich gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisieren. Technische Daten DSM 25 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–30000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 138°/8000 Hz Resonanzfrequenz fs 1600 Hz Magnetische Induktion 1,7 T Magnetischer Fluss 425 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 80 mm Gewicht netto 0,53 kg Gleichstromwiderstand Rdc 5,9 Ohm Mechanischer Q-Faktor Qms 1,83 Elektrischer Q-Faktor Qes 1,87 Gesamt-Q-Faktor Qts 0,92 Effektive Membranfläche Sd 4,9 cm² Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 2000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz) Visaton DSM 25 FFL DATENBLATT

Visaton DSM 50 FFL - 50 mm (2") High-End Titankalotte für den Mitteltonbereich zwischen 800 und 5000 Hz. Durch die enorm harte und ultraleichte Titankalotte der DSM 50 FFL lässt sich zusammen mit der stark bedämpften Sicke ein linearer und partialschwingungsfreier Frequenzgang erreichen. Durch die enorme magnetische Induktion im mit Ferrofluid gefüllten Luftspalt der DSM 50 FFL wird gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisiert. Technische Daten DSM 50 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 400–15000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz Resonanzfrequenz fs 430 Hz Magnetische Induktion 1,4 T Magnetischer Fluss 880 µWb Obere Polplattenhöhe 3,5 mm Schwingspulendurchmesser 50 mm Wickelhöhe 3 mm Schallwandöffnung 106 mm Gewicht netto 1,26 kg Gleichstromwiderstand Rdc 6,7 Ohm Mechanischer Q-Faktor Qms 1,19 Elektrischer Q-Faktor Qes 0,7 Gesamt-Q-Faktor Qts 0,44 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,05 Effektive Membranfläche Sd 20 cm² Dynamische bewegte Masse Mms 1,2 g Schwingspuleninduktivität L 0,16 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 180 W (12 dB/Okt.; 800 Hz) Nennbelastbarkeit mit Hochpassfilter 120 W (12 dB/Okt.; 800 Hz) Visaton DSM 50 FFL DATENBLATT

Visaton DT 94 8 Ohm - 20 mm (0,8“) HiFi-Polycarbonatkalotte mit runder Frontplatte für den Hochtonbereich ab 3000 Hz. Visaton DT 94 8 Ohm - ausgeglichener Frequenzgang mit Hochtonbrillanz und gutem Rundstrahlverhalten. Hohe Belastbarkeit durch ferrofluidgekühlte Schwingspule.  Technische Daten DT 94   Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1200–22000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 84°/8000 Hz Resonanzfrequenz fs 1900 Hz Magnetische Induktion 1,2 T Magnetischer Fluss 185 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 20 mm Wickelhöhe 2 mm Schallwandöffnung 64 mm Gewicht netto 0,24 kg Gleichstromwiderstand Rdc 3,1 Ohm Mechanischer Q-Faktor Qms 3 Elektrischer Q-Faktor Qes 0,6 Gesamt-Q-Faktor Qts 0,5 Effektive Membranfläche Sd 3 cm² Dynamische bewegte Masse Mms 0,2 g Schwingspuleninduktivität L 0,09 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 4000 Hz)80 W (12 dB/Okt.; 2000 Hz) Nennbelastbarkeit mit Hochpassfilter 70 W (12 dB/Okt.; 4000 Hz)50 W (12 dB/Okt.; 2000 Hz) Visaton DT 94   DATENBLATT

Visaton DTW 72 - 14 mm (0,6“) Polycarbonatkalotte für den Hochtonbereich ab 4000 Hz. DTW 72 - ausgeglichener Frequenzgang und exzellentes Rundstrahlverhalten. Durch den kräftigen Magnetantrieb und das ultraleichte Diaphragma der DTW 72 mit ferrofluidgekühlter Schwingspule lässt sich eine hohe Belastbarkeit mit gutem Wirkungsgrad realisieren. Technische Daten DTW 72 Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 2200–23000 Hz Mittlerer Schalldruckpegel 91 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 125°/8000 Hz Resonanzfrequenz fs 3000 Hz Magnetische Induktion 1 T Magnetischer Fluss 65 µWb Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 14 mm Wickelhöhe 2 mm Schallwandöffnung 50 mm Gewicht netto 0,075 kg Gleichstromwiderstand Rdc 5,7 Ohm Effektive Membranfläche Sd 2 cm² Dynamische bewegte Masse Mms 0,1 g Schwingspuleninduktivität L 0,16 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 110 W (12 dB/Okt.; 5000 Hz) Nennbelastbarkeit mit Hochpassfilter 70 W (12 dB/Okt.; 5000 Hz) Visaton DTW 72 DATENBLATT

Visaton G 20 SC - magnetisch abgeschirmte 20 mm (0,8“) High-End-Gewebekalotte für den Hochtonbereich ab 3000 Hz. Durch optimale Kalottenform und Dämpfungsfilz auf dem Polkern der G 20 SC wird ein äußerst linearer Frequenzgang ohne Resonanzen und ein sehr gutes Rundstrahlverhalten erreicht. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule der G 20 SC garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten G 20 SC Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1200–30000 Hz Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/8000 Hz Resonanzfrequenz fs 1890 Hz Magnetische Induktion 1,3 T Magnetischer Fluss 200 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 20 mm Wickelhöhe 2 mm Schallwandöffnung 66 mm Gewicht netto 0,39 kg Gleichstromwiderstand Rdc 4,8 Ohm Mechanischer Q-Faktor Qms 0,36 Elektrischer Q-Faktor Qes 1,34 Gesamt-Q-Faktor Qts 0,28 Effektive Membranfläche Sd 4 cm² Dynamische bewegte Masse Mms 0,15 g Schwingspuleninduktivität L 0,02 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 2000 Hz)180 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz)120 W (12 dB/Okt.; 4000 Hz) Visaton G 20 SC DATENBLATT

Visaton G 25 FFL - 25 mm (1“) Gewebekalotte für den Hochtonbereich ab 2000 Hz. Durch die optimierte Kalottenform mit doppelter Beschichtung der G 25 FFL in Verbindung mit einer Sicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer Frequenzgang erreicht. Der kräftige Magnetantrieb und die ferrofluidgekühlte Schwingspule der G 25 FFL garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten G 25 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–30000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 167°/8000 Hz Resonanzfrequenz fs 1600 Hz Magnetische Induktion 1,7 T Magnetischer Fluss 425 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 80 mm Gewicht netto 0,56 kg Gleichstromwiderstand Rdc 5,6 Ohm Mechanischer Q-Faktor Qms 0,66 Elektrischer Q-Faktor Qes 1,11 Gesamt-Q-Faktor Qts 0,41 Effektive Membranfläche Sd 4,9 cm² Dynamische bewegte Masse Mms 0,3 g Schwingspuleninduktivität L 0,05 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 2000 Hz)180 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz)120 W (12 dB/Okt.; 4000 Hz) Visaton G 25 FFL DATENBLATT

Visaton G 50 FFL - 50 mm (2") High-End Gewebekalotte mit runder Frontplatte für den Mitteltonbereich zwischen 800 und 7000 Hz. Durch die optimale Kalottenform mit dämpfender Beschichtung, in Verbindung mit einer Gewebesicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer und partialschwingungsfreier Frequenzgang  der G 50 FFL erreicht. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule der Visaton G 50 FFL garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten Visaton G 50 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300–12000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz Resonanzfrequenz fs 455 Hz Magnetische Induktion 1,4 T Magnetischer Fluss 880 µWb Obere Polplattenhöhe 3,5 mm Schwingspulendurchmesser 50 mm Wickelhöhe 3 mm Schallwandöffnung 106 mm Gewicht netto 1,0 kg Gleichstromwiderstand Rdc 6,4 Ohm Mechanischer Q-Faktor Qms 0,48 Elektrischer Q-Faktor Qes 0,67 Gesamt-Q-Faktor Qts 0,28 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,037 l Effektive Membranfläche Sd 20 cm² Dynamische bewegte Masse Mms 1,2 g Schwingspuleninduktivität L 0,16 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 180 W(12 dB/Okt.; 800 Hz) Nennbelastbarkeit mit Hochpassfilter 120 W(12 dB/Okt.; 800 Hz) Visaton G 50 FFL DATENBLATT

Visaton KE 25 SC - magnetisch geschirmte 25 mm (1“) High-End-Kalotte mit Keramik als Kalottenmaterial für kristallklare und pegelfeste Wiedergabe ohne Verzerrungen. Die Polkernbohrung mit strömungsgünstigen Rundungen, der bedämpfte Hohlraum und der belüftete Schwing spulenträger der KE 25 SC ermöglichen eine sehr tiefe Resonanzfrequenz. Die Impedanz wird mit einem integrierten RCLGlied linearisiert. Die Kalotte KE 25 SC ist damit ohne Probleme in ein Frequenzweichennetzwerk integrierbar. Das Schutzgitter trägt innen einen akustischen Tiefpass in Form eines transparenten Ringes, der aber erst bei 25 kHz wirkt und dort eine Materialresonanz bedämpft. Es bewirkt außerdem eine Verbesserung des Rundstrahlverhaltens der KE 25 SC bei hohen Frequenzen. Technische Daten KE 25 SC Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 800–25000 Hz Mittlerer Schalldruckpegel 89 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 124°/8000 Hz Resonanzfrequenz fs kompensiert / compensated Magnetische Induktion 1,5 T Magnetischer Fluss 470 µWb Schwingspulendurchmesser 25 mm Schallwandöffnung 82 mm Gewicht netto 0,98kg Gleichstromwiderstand Rdc 5,9 Ohm Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 4000 Hz) Visaton KE 25 SC DATENBLATT

High-End-Magnetostat MHT 12 für den Hochtonbereich. Stabile Aluminium-Druckguss-Frontplatte. Durch große Membranfläche und tiefe Eigenresonanz bereits ab 4000 Hz einsetzbar. Die sehr dünne Trägerschicht der Membran und damit minimale bewegte Masse garantiert absolute Impulstreue und einen sehr breiten Übertragungsbereich. Hoher Wirkungsgrad durch hocheffektive Neodym-Bor-Magnete. Geringer Klirrfaktor, hohe Belastbarkeit, der sehr lineare Impedanz- und Amplitudenfrequenzgang und der große Übertragungsbereich machen den MHT 12 - 8 Ohm zu einem vielfältig einsetzbaren Hochtöner der Extraklasse. MHT 12 Magnetisch geschirmt. Technische Daten Visaton MHT 12 Nennbelastbarkeit 100 W (12 dB/Okt.; 4000 Hz) Musikbelastbarkeit 150 W (12 dB/Okt.; 4000 Hz) Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 2000–40000 Hz Mittlerer Schalldruckpegel 91 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz hor.; 110°/4000 Hz vert. Schallwandöffnung Ø 95 mm Gewicht netto 0,56 kg Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton MHT 12 DATENBLATT

Visaton SC 10 N - magnetisch abgeschirmte 25 mm (1") Gewebekalotte für den Hochtonbereich ab 3000 Hz. SC 10 N - linearer Frequenzgang durch spezielle Kalottenbeschichtung und hohe Belastbarkeit durch mit Ferrofluid gekühlte Schwingspule. SC 10 N - zusammen mit dem abgeschirmten Tiefmittelton-Chassis SC 13 8 Ohm besonders geeignet für den Einsatz in mittelgroßen 2-Weg-Kombinationen für Surround Centerlautsprecher und Multi-Media-Boxen. Technische Daten SC 10 N Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–20000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 109°/8000 Hz Resonanzfrequenz fs 1700 Hz Magnetische Induktion 1,3 T Magnetischer Fluss 210 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 85 mm Gewicht netto 0,55 kg Gleichstromwiderstand Rdc 6,9 Ohm Effektive Membranfläche Sd 5 cm² Dynamische bewegte Masse Mms 0,1 g Schwingspuleninduktivität L 0,04 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 4000 Hz) Visaton SC 10 N DATENBLATT

Visaton TL 16 H - High-End-Hochtonhorn für den Hochtonbereich ab 5000 Hz. Das extrem leichte Diaphragma aus einer Titan-Aluminiumlegierung weist neben einem extrem dynamischen Impulsverhalten einen sehr linearen Frequenzgang auf. TL 16 H - der kräftige Strontium-Ferrit-Magnet garantiert zusammen mit der 16-mm-Schwingspule einen enormen Wirkungsgrad. Technische Daten Visaton TL 16 H Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 2200–35000 Hz Mittlerer Schalldruckpegel 100 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 67°/8000 Hz Resonanzfrequenz fs 6000 Hz Magnetische Induktion 1,6 T Magnetischer Fluss 200 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 16 mm Gewicht netto 1,3 kg Gleichstromwiderstand Rdc 6,9 Ohm Schwingspuleninduktivität L 0,17 mH Anschlüsse Federklemmen Musikbelastbarkeit mit Hochpassfilter 200 W (12 dB/Okt.; 7500 Hz) Nennbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 7500 Hz) Visaton TL 16 H DATENBLATT

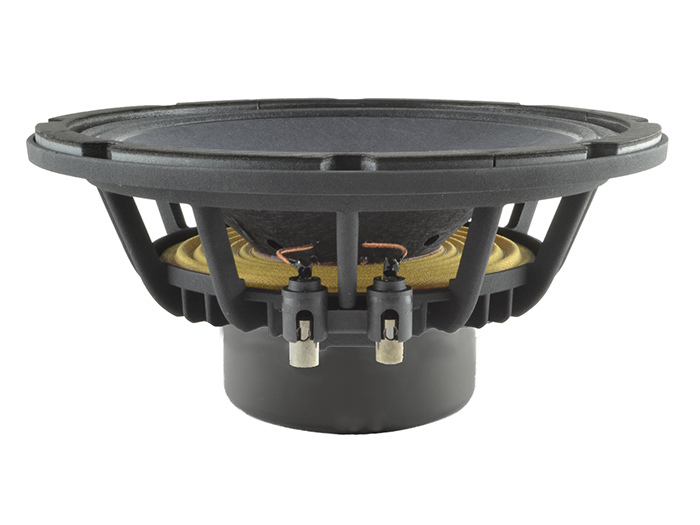

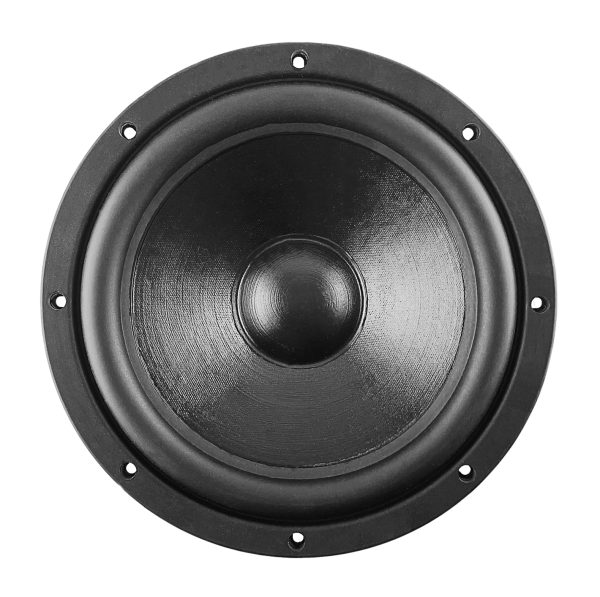

300 W continuous program power capacity 51 mm (2 in) aluminium voice coil 60 - 4000 Hz response 96 dB sensitivityDATENBLATT

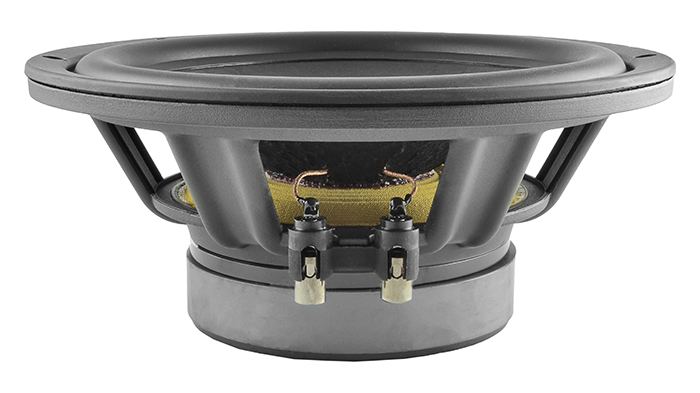

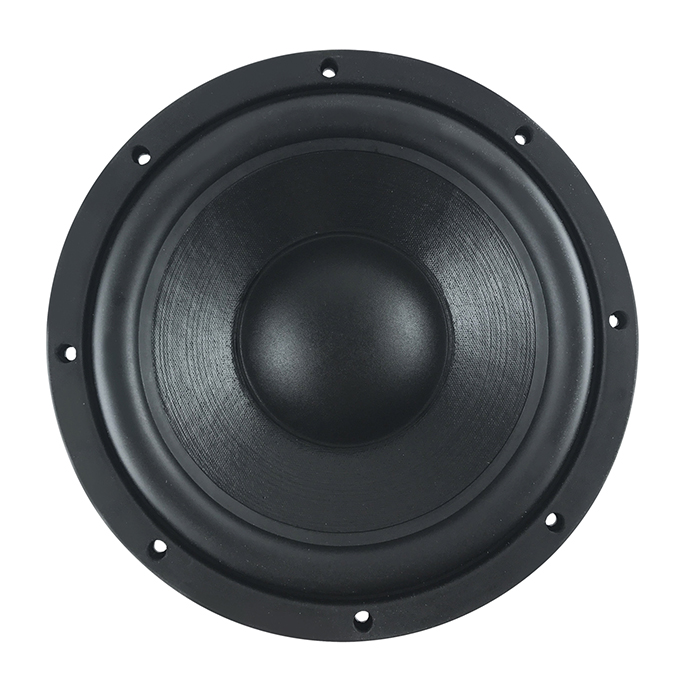

500 W continuous program power capacity 64 mm (2.5 in) copper voice coil 65 - 4000 Hz response 96 dB sensitivityDATENBLATT

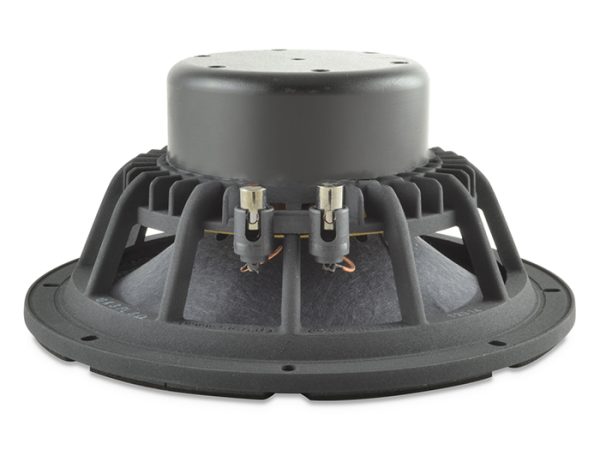

Careful optimization of our lightest woofer series, now offered with a high temperature copper-clad aluminum voice coil, is rewarded with higher sensitivity and smoother high frequency response. Larger motor makes these a good fit for many more applications, especially where flown, and manufacturing design means the CLA series can be price competitive with ferrite motor designs offering similar performance. DATENBLATT
