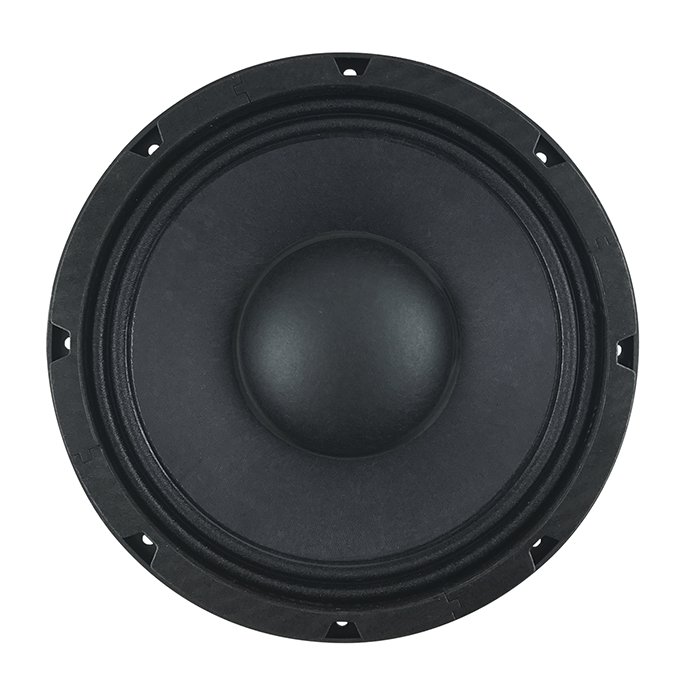

Der 10-K-3-PL von Sica ist ein 10-Zoll-Tief-Mitteltöner für belastbare Mehrwege-Konzepte, bei denen ein kompakter Durchmesser mit nutzbarem Arbeitsbereich bis in den Mittelton gefragt ist. Die 8-Ω-Ausführung arbeitet mit 400 W AES-Belastbarkeit und 800 W Programmleistung; der Frequenzbereich reicht von 50 Hz bis 3000 Hz. Die Empfindlichkeit liegt bei 96,7 dB, die 75-mm-Schwingspule nutzt einen Kapton-Träger mit Aluminiumwicklung. Zum Aufbau gehören ein Neodym-Magnetkreis mit Kupfer-Demodulationsring, ein belüfteter Magnet- und Schwingspulenbereich, ein Aluminium-Druckgusskorb sowie eine behandelte Papiermembran mit imprägnierter Gewebesicke. Damit lässt sich der 10-K-3-PL sowohl in professionellen Topteilen und kompakten Beschallungssystemen als auch im Lautsprecherselbstbau sauber in passende Gehäuse- und Weichenkonzepte einbinden.
JETZT – originale Recone-Kits von Sica sowie unser Recone-Service – nur hier!
Technische Daten – Sica 10-K-3-PL
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 400 W |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 96,7 dB |
| Frequenzbereich (Hz) | 50–3000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Neodymium |
| Außendurchmesser (mm) | 268 mm |
| Einbaudurchmesser (mm) | 232 mm |
| Lochkreisdurchmesser (mm) | 8 holes 6×9 on ø247 mm |
| Einbautiefe (mm) | 114,5 mm |
| Nettogewicht (kg) | 2,8 kg |
| Versandgewicht/Bruttogewicht (kg) | 3,6 kg |
| Hersteller Artikelnummer | Z005840 |
| Flussdichte (T) | 1,20 T |
| Gleichstromwiderstand Re (Ohm) | 5,2 Ω |
| Schwingspuleninduktivität Le (mH) | 0,49 mH |
| Resonanzfrequenz Fs (Hz) | 50,6 Hz |
| Qms | 5,02 |
| Qes | 0,27 |
| Qts | 0,26 |
| Vas (l) | 40,0 l |
| Sd (cm²) | 346,4 cm² |
| Xmax (mm) | ±6,5 mm |
| Xvar/Xdamage (mm) | ±8,5 mm |
| Mms (g) | 42,1 g |
| BxL (Tm) | 16,05 Tm |
| Cms (mm/N) | 0,235 mm/N |
| Wirkungsgrad η0 (%) | 1,85 % |
| CB Vb (l) @ Qtc = 0,577 * | 10,2 l |
| CB Vb (l) @ Qtc = 0,500 * | 14,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 20,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 18,5 l |
| CB Vb (l) @ Fc = 70 Hz * | 43,7 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 20,0 l |
| F_upper (Hz) * | 1859 Hz |
| F_lower (Hz) * | 170 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Sica 10-K-3-PL
Der 10-K-3-PL eignet sich für kompakte Zwei- oder Dreiwege-Lautsprecher, bei denen ein 10-Zoll-Treiber den Bass- und Grundtonbereich übernimmt und zugleich ausreichend weit nach oben angebunden werden soll. Mit 50 Hz unterer Einsatzgrenze, 3000 Hz oberem Arbeitsbereich und 75-mm-Schwingspule passt das Chassis in PA-Topteile, Bühnenmonitore, kleinere Fullrange-Systeme oder aktive Mehrwege-Konzepte mit DSP-Trennung. Im HiFi- und DIY-Bereich ist der Treiber für eigenentwickelte Standlautsprecher, kräftige Kompaktkonzepte oder den Austausch in passenden Gehäusen interessant, sofern Volumen, Abstimmung und Weiche auf die Parameter abgestimmt werden. Die Kombination aus 8 Ω Nennimpedanz, Neodym-Antrieb und Aluminium-Druckgusskorb unterstützt eine saubere Systemintegration ohne unnötig große Einbautiefe.
Service zum Sica 10-K-3-PL
Zum 10-K-3-PL bekommst du bei uns Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur passenden Systemabstimmung für PA-, HiFi- und DIY-Projekte. Wir unterstützen außerdem bei Weichen- oder DSP-Setup, Presets, Bauset-Ideen sowie bei Recone-Kit und Recone-Service, wenn ein Treiber fachgerecht instand gesetzt werden soll.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
