WSF101.70G von Lavoce

Der WSF101.70G von Lavoce ist ein 10" Gitarren-Lautsprecher für E-Gitarren-Anwendungen, bei denen ein klassischer, direkter Anschlag und ein klar begrenzter Arbeitsbereich gefragt sind. Die Nennimpedanz beträgt 8 Ω, die AES-Belastbarkeit liegt bei 60 W und die Programmleistung bei 120 W. Mit 98 dB Empfindlichkeit und einem Frequenzbereich von 100–6000 Hz passt der Lautsprecher in typische Gitarrenboxen, Combo-Verstärker und kompakte Bühnen-Setups. Die 45 mm Schwingspule arbeitet in einem Ferrit-Magnetsystem, der Stahlkorb trägt eine wasserfest behandelte Papiermembran mit Papiersicke. Der WSF101.70G kann je nach Konzept in geschlossenen oder offenen Rückseiten eingesetzt werden und bleibt damit auch für Reparatur, Austausch und DIY-Gitarrenboxen praxisnah planbar.

JETZT – originale Recone-Kits von Lavoce sowie unser Recone-Service – nur hier!

Technische Daten – Lavoce WSF101.70G

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.

Anwendungsgebiete – Lavoce WSF101.70G

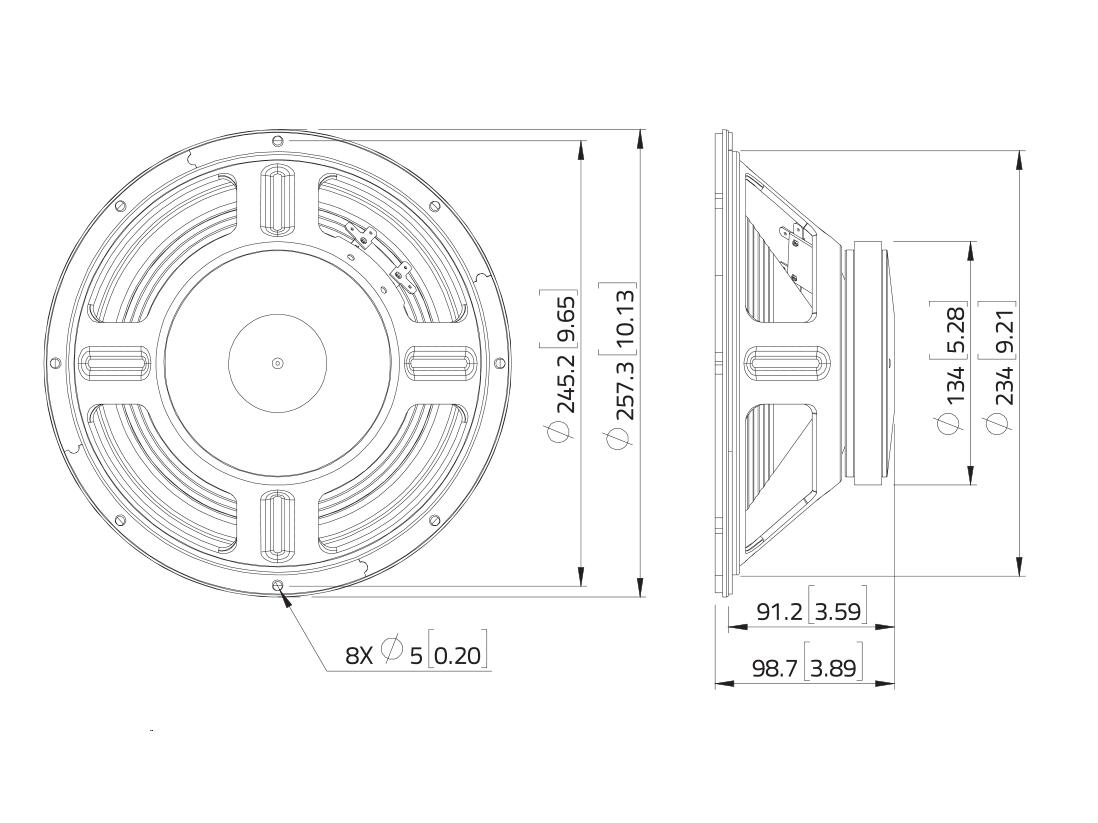

Der WSF101.70G eignet sich für 10"-Gitarrenboxen, Combo-Verstärker und Austauschprojekte, bei denen eine 8-Ω-Bestückung, 60 W AES-Belastbarkeit und ein Arbeitsbereich von 100–6000 Hz zur vorhandenen Schaltung passen. Die offene oder geschlossene Rückseite lässt sich je nach Gehäusekonzept einplanen, ohne den Einsatzbereich künstlich zu erweitern. In Bühnen- und Proberaum-Setups kann der Lautsprecher in kompakten Gitarren-Cabinets genutzt werden, wenn Verstärkerleistung, Impedanz und Gehäusemechanik zusammenpassen. Für DIY-Projekte, Reparaturen und den Nachbau bestehender Gitarrenboxen sind der Stahlkorb, die Papiermembran, die 45 mm Schwingspule und die dokumentierten Einbaumaße wichtige Planungsdaten.

Service zum Lavoce WSF101.70G

Zum WSF101.70G unterstützen wir dich mit Beratung zur passenden Ersatzbestückung, zur mechanischen Einpassung und zur sinnvollen Gehäuseabstimmung. Für Reparaturfälle bieten wir originale Recone-Kits, unseren Recone-Service sowie Unterstützung bei Systemabstimmung, Weichen- oder DSP-Setup, Presets und praxisnahen Empfehlungen für Bühnen-, Werkstatt- und DIY-Anwendungen.
