Der WAN143.00 von Lavoce ist ein 13,5"-Tieftöner für leistungsfähige Mehrwege-Lautsprecher und kompakte Bassreflexkonstruktionen im PA-, HiFi- und DIY-Bereich. Das Chassis arbeitet mit 8 Ω Nennimpedanz, bietet 500 W AES-Belastbarkeit sowie 1000 W Programmleistung und erreicht einen Wirkungsgrad von 98 dB. Sein nutzbarer Frequenzbereich reicht von 45 Hz bis 3000 Hz. Eine 75-mm-Kupferschwingspule, der Neodym-Antrieb und der Aluminiumkorb bilden die konstruktive Basis. Die wasserabweisend behandelte Papiermembran besitzt zusätzlich eine wasserdichte Beschichtung auf der Vorderseite und wird durch eine Dreifachwellen-Sicke aus Polycotton geführt. Für den WAN143.00 sind ein Gehäusevolumen von 58,6 l und eine Abstimmfrequenz von 50 Hz vorgesehen. Damit lässt sich der Treiber sowohl in PA-Topteilen und kompakten Beschallungssystemen als auch in individuell abgestimmten Heimlautsprechern und anspruchsvollen Selbstbauprojekten einsetzen.
JETZT – originale Recone-Kits von Lavoce sowie unser Recone-Service – nur hier!
Technische Daten – Lavoce WAN143.00
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 13,5" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 500 W |
| Belastbarkeit Programm (W) | 1000 W |
| Wirkungsgrad 1W/1m (dB) | 98 dB |
| Frequenzbereich (Hz) | 45–3000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Neodymium |

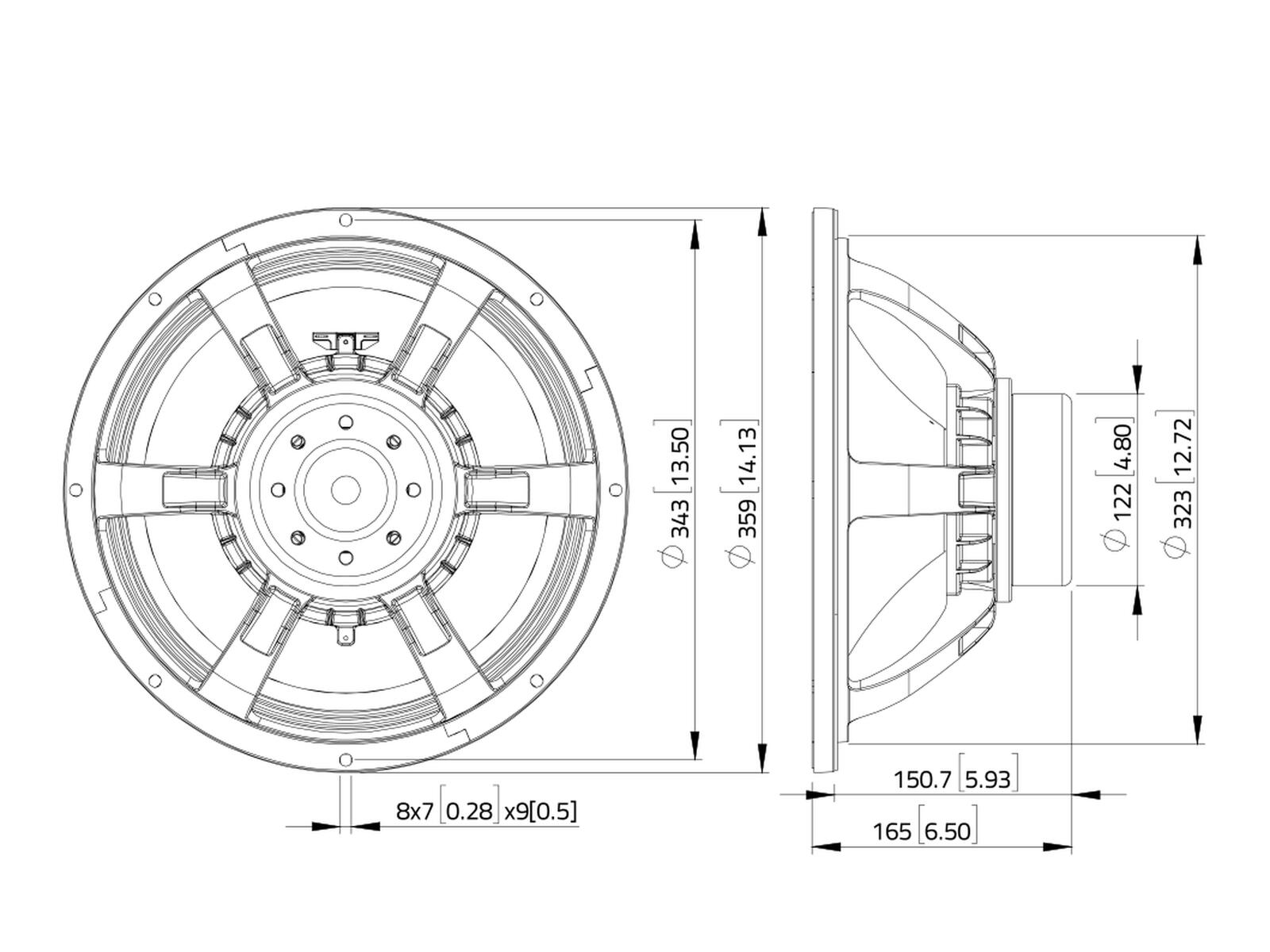

| Außendurchmesser (mm) | 359 mm |
| Einbaudurchmesser (mm) | 344 mm |
| Einbautiefe (mm) | 150,7 mm |
| Empfohlenes Gehäusevolumen (l) | 58,6 l |
| Empfohlene Abstimmfrequenz (Hz) | 50 Hz |
| Nettogewicht (kg) | 5,1 kg |
| Versandgewicht/Bruttogewicht (kg) | 6,3 kg |
| Hersteller Artikelnummer | WAN143.00-8Ω |
| Gleichstromwiderstand Re (Ohm) | 5,3 Ω |
| Schwingspuleninduktivität Le (mH) | 0,8 mH |
| Resonanzfrequenz Fs (Hz) | 45 Hz |
| Qms | 4,96 |
| Qes | 0,38 |
| Qts | 0,35 |
| Vas (l) | 102,88 l |
| Sd (cm²) | 713 cm² |
| Xmax (mm) | 7,5 mm |
| Xvar/Xdamage (mm) | 13,4 mm |
| Mms (g) | 87 g |
| BxL (Tm) | 18,7 Tm |
| Cms (mm/N) | 0,143 mm/N |
| EBP (Hz) | 118 Hz |
| Wirkungsgrad η0 (%) | 2,42 % |
| CB Vb (l) @ Qtc = 0,577 * | 59,9 l |
| CB Vb (l) @ Qtc = 0,500 * | 98,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 157,5 l |
| CB Vb (l) @ Fc = 90 Hz * | 34,3 l |
| CB Vb (l) @ Fc = 70 Hz * | 72,4 l |
| CB Vb (l) @ Fc = 50 Hz * | 437,7 l |
| CB Einsatz-Empfehlung * | Kick-Bass 157,5 l |
| F_upper (Hz) * | 1164 Hz |
| F_lower (Hz) * | 109 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Lavoce WAN143.00
Der WAN143.00 eignet sich für kompakte Bassreflexgehäuse mit einer praxisgerechten Abstimmung um 50 Hz und kann in Mehrwege-Systemen einen breiten Tiefton- und Grundtonbereich übernehmen. Im PA-Umfeld kommen damit beispielsweise leistungsfähige Topteile, kompakte Fullrange-Lautsprecher, Bühnenmonitore oder fest installierte Beschallungssysteme infrage. Der Frequenzbereich bis 3000 Hz lässt genügend Spielraum für die Abstimmung mit Mittel- oder Hochtontreibern, wobei die konkrete Trennfrequenz an Gehäuse, Abstrahlverhalten und eingesetzte Weiche angepasst werden sollte. Im HiFi- und DIY-Bereich bietet sich das Chassis für individuell entwickelte Mehrwege-Lautsprecher, wirkungsgradstarke Heimlautsprecher oder den Ersatz technisch vergleichbarer Tieftöner an. Das empfohlene Volumen von 58,6 l liefert eine nachvollziehbare Ausgangsbasis für die Gehäuseplanung. Für geschlossene Konzepte können die berechneten Volumina als Orientierung dienen, während Bassreflexprojekte mit der vorgesehenen Abstimmung von 50 Hz ausgelegt werden können.
Service zum Lavoce WAN143.00
Zum WAN143.00 bieten wir Beratung für PA-, HiFi- und DIY-Projekte, die Auslegung passender Gehäuse sowie Unterstützung bei Gehäusebau, Systemabstimmung und DSP- oder Weichen-Setup. Darüber hinaus helfen wir bei der Auswahl originaler Recone-Kits oder übernehmen die fachgerechte Instandsetzung im Rahmen unseres Recone-Service.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 150,000 - 174,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 75,000 - 99,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 14" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 75,00 - 99,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
