Der WAN082.02 von Lavoce ist ein 8" Tieftöner für kompakte Mehrwege-Lautsprecher, bei denen ein belastbares Tiefton- oder Tiefmittelton-Chassis mit geringem Gewicht gefragt ist. Die Nennimpedanz beträgt 8 Ω, die AES-Belastbarkeit liegt bei 200 W und die Programmleistung bei 400 W. Der nutzbare Frequenzbereich reicht von 80 Hz bis 5000 Hz, die Empfindlichkeit beträgt 96,5 dB. Zur Konstruktion gehören ein Neodym-Magnet, ein Aluminiumkorb, eine 51-mm-Schwingspule, ein Kupferring und eine wasserabweisend behandelte Papiermembran. Der WAN082.02 passt damit sachlich in kompakte PA-Topteile, Bühnenmonitore, aktive oder passive Mehrwege-Systeme sowie in DIY- und HiFi-Projekte mit sauber abgestimmtem Gehäuse.
JETZT – originale Recone-Kits von Lavoce sowie unser Recone-Service – nur hier!
Technische Daten – Lavoce WAN082.02
Technische Daten | Wert |
|---|---|
Kategorie | Tieftöner |
Größe (Zoll) | 8" |
Nennimpedanz (Ohm) | 8 Ω |
Belastbarkeit AES (W) | 200 W |
Belastbarkeit Programm (W) | 400 W |
Wirkungsgrad 1W/1m (dB) | 96,5 dB |
Frequenzbereich (Hz) | 80–5000 Hz |
Schwingspulendurchmesser (mm) | 51 mm |
Magnetmaterial | Neodymium |

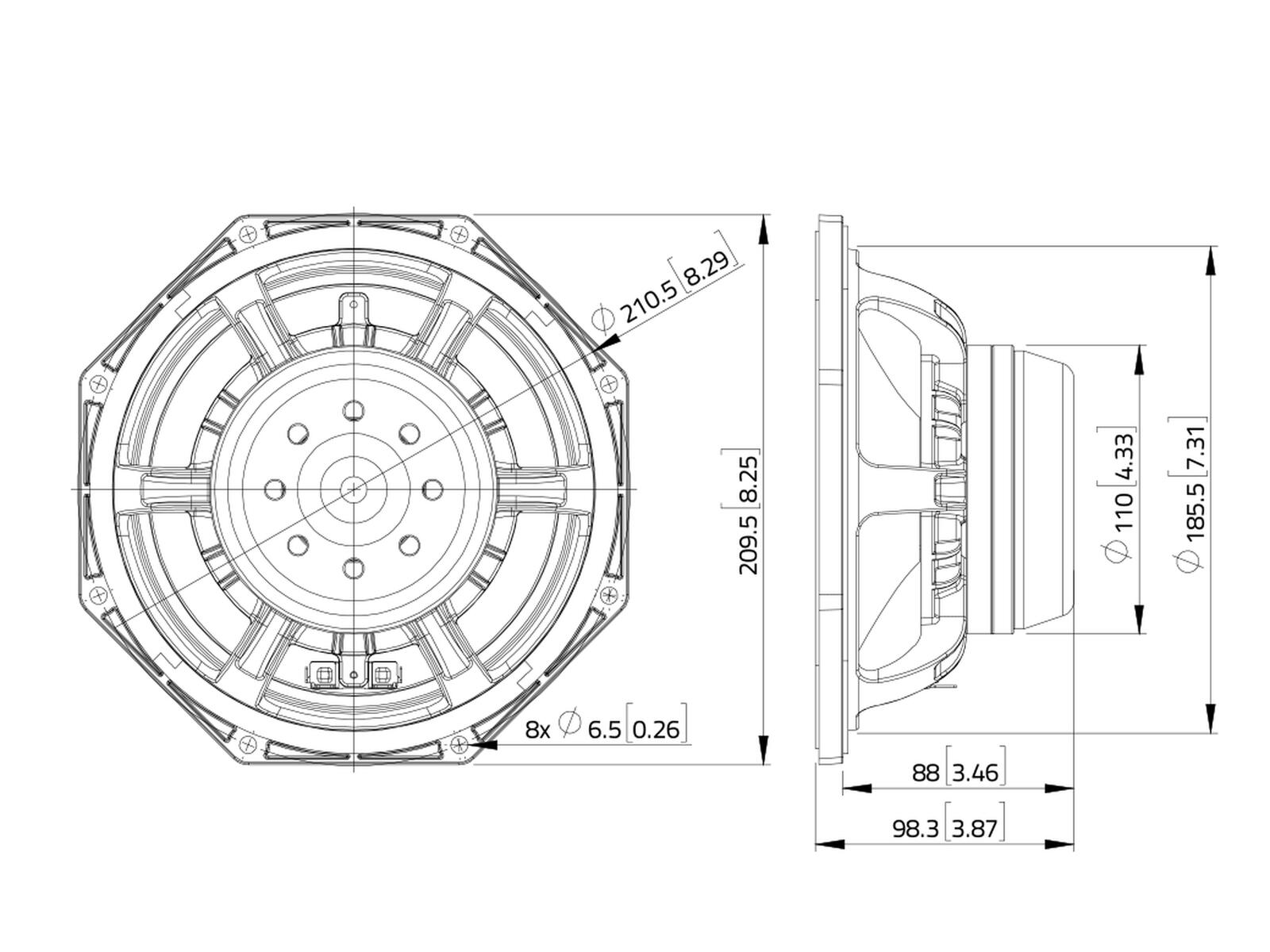

Außendurchmesser (mm) | 210,5 mm |
Einbaudurchmesser (mm) | 185,5 mm |
Lochkreisdurchmesser (mm) | 200,5 mm |
Einbautiefe (mm) | 98,3 mm |
Empfohlenes Gehäusevolumen (l) | 7,8 l |
Empfohlene Abstimmfrequenz (Hz) | 97 Hz |
Nettogewicht (kg) | 2,7 kg |
Versandgewicht/Bruttogewicht (kg) | 3,1 kg |
Hersteller Artikelnummer | WAN082.02-8Ω |
Gleichstromwiderstand Re (Ohm) | 5,2 Ω |
Schwingspuleninduktivität Le (mH) | 0,02 mH |
Resonanzfrequenz Fs (Hz) | 80 Hz |
Qms | 4,88 |
Qes | 0,25 |
Qts | 0,23 |
Vas (l) | 8,97 l |
Sd (cm²) | 220 cm² |
Xmax (mm) | 5,8 mm |
Mms (g) | 29,9 g |
BxL (Tm) | 17,76 Tm |
Cms (mm/N) | 0,131 mm/N |
EBP (Hz) | 320 Hz |
Wirkungsgrad η0 (%) | 1,82 % |
CB Vb (l) @ Qtc = 0,577 * | 1,7 l |
CB Vb (l) @ Qtc = 0,500 * | 2,4 l |
CB Vb (l) @ Qtc = 0,450 * | 3,2 l |
CB Vb (l) @ Fc = 90 Hz * | 33,7 l |
CB Einsatz-Empfehlung * | Grundton-Mitteltöner 3,2 l |
F_upper (Hz) * | 41701 Hz |
F_lower (Hz) * | 320 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Lavoce WAN082.02
Der WAN082.02 eignet sich für kompakte Lautsprecheraufbauten, bei denen ein 8"-Chassis mit 8 Ω Nennimpedanz, 200 W AES-Belastbarkeit und 80–5000 Hz Frequenzbereich sinnvoll eingebunden wird. In PA-Konzepten kommt der Treiber für kleine Topteile, Bühnenmonitore oder leichte Mehrwege-Systeme infrage, wenn Gehäusevolumen, Abstimmfrequenz und Trennbereich sauber geplant werden. Im HiFi- und DIY-Umfeld kann er in Lautsprecherselbstbau, Ersatzbestückung oder individuellen Mehrwege-Konzepten eingesetzt werden. Das empfohlene Gehäusevolumen von 7,8 l und die empfohlene Abstimmung bei 97 Hz geben eine klare Basis für die Gehäuseplanung. Der Neodym-Antrieb, der Aluminiumkorb und die behandelte Papiermembran unterstützen eine praxisgerechte Integration in mobile, passive oder aktiv getrennte Systeme.
Service zum Lavoce WAN082.02
Zum WAN082.02 bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung und DSP-/Weichen-Setup. Für PA-, HiFi- und DIY-Projekte unterstützen wir bei sinnvollen Trennfrequenzen, Presets, Bauplan, Bauset sowie bei Recone-Kit und Recone-Service.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 250 - 2000 / Mitteltöner - nicht bassfähig |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,200 - 0,249 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
