Der CSF102.50K von Lavoce ist ein 10-Zoll-Koaxialtreiber für kompakte Mehrwege-Lautsprecher, bei denen Tief-/Mittelton und Hochton aus einer gemeinsamen Achse arbeiten. Die 8-Ω-Ausführung kombiniert einen LF-Zweig mit 300 W AES und 600 W Programmleistung mit einem HF-Zweig, der 60 W AES und 120 W Programmleistung bietet. Der nutzbare Bereich reicht im Gesamtsystem von 65 Hz bis 20000 Hz, der Hochtonweg wird ab 1600 Hz mit mindestens 12 dB/Oktave getrennt. Der Ferrit-Magnet, die 65-mm-LF-Schwingspule, die 44,4-mm-HF-Schwingspule und die Polyimid-HF-Membran machen den CSF102.50K für PA-Topteile, Monitore, kompakte Fullrange-Konzepte sowie für DIY- und HiFi-Mehrwegeprojekte interessant, wenn eine saubere koaxiale Systemintegration im Vordergrund steht.
JETZT – originale Recone-Kits von Lavoce sowie unser Recone-Service – nur hier!
Technische Daten – Lavoce CSF102.50K
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxialtreiber |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ohm) | LF: 8 Ω | HF: 8 Ω |
| Halsdurchmesser/Throat (Zoll) | HF: 1" |
| Belastbarkeit AES (W) | LF: 300 W | HF: 60 W |
| Belastbarkeit Programm (W) | LF: 600 W | HF: 120 W |
| Wirkungsgrad 1W/1m (dB) | LF: 96 dB | HF: 105 dB |
| Frequenzbereich (Hz) | LF: 65–4000 Hz | HF: 1000–20000 Hz |
| Empfohlene Trennfrequenz (Hz) | HF: 1600 Hz |
| Flankensteilheit Frequenzweiche (dB/Okt) | HF: 12 dB/Okt oder höher |
| Schwingspulendurchmesser (mm) | LF: 65 mm | HF: 44,4 mm |
| Magnetmaterial | FERRITE |

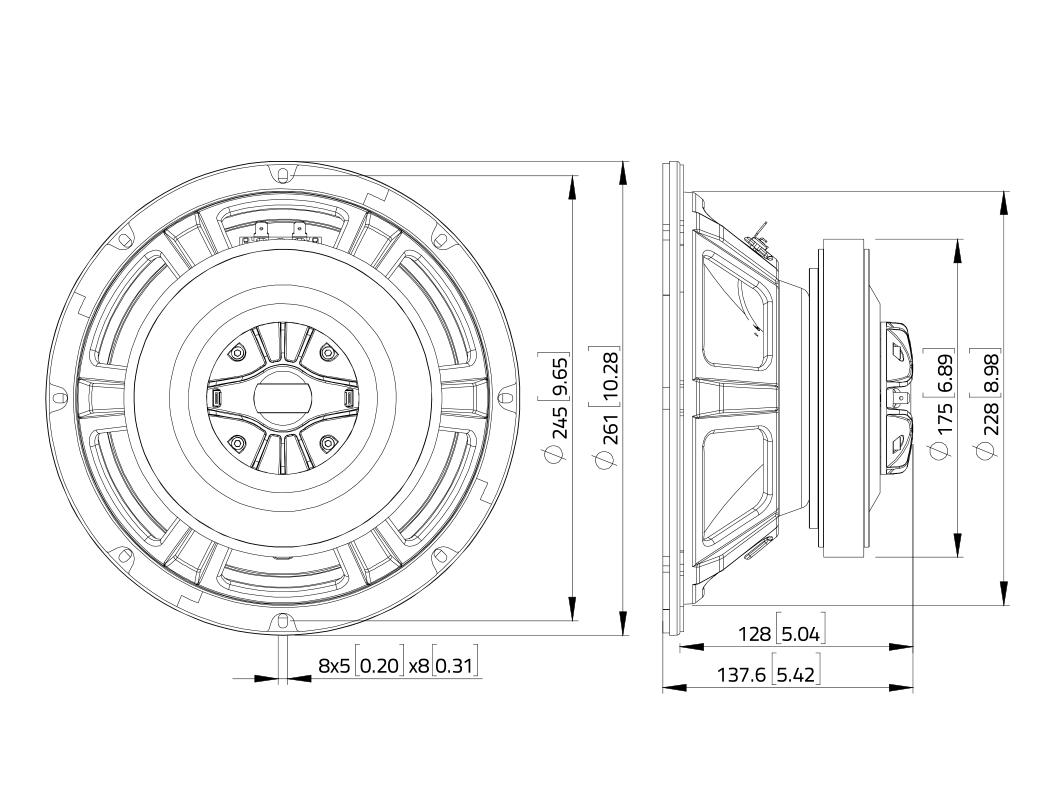

| Außendurchmesser (mm) | 256 mm |
| Einbaudurchmesser (mm) | 230 mm |
| Lochkreisdurchmesser (mm) | 245 mm |
| Einbautiefe (mm) | 128 mm |
| Empfohlenes Gehäusevolumen (l) | 35 l |
| Empfohlene Abstimmfrequenz (Hz) | 65 Hz |
| Nettogewicht (kg) | 4,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,7 kg |
| Hersteller Artikelnummer | CSF102.50K-8Ω |
| Flussdichte (T) | LF: 1,07 T | HF: 1,75 T |
| Gleichstromwiderstand Re (Ohm) | 5,8 Ω |
| Schwingspuleninduktivität Le (mH) | 0,46 mH |
| Resonanzfrequenz Fs (Hz) | 65 Hz |
| Qms | 7,39 |
| Qes | 0,48 |
| Qts | 0,45 |
| Vas (l) | 29,93 l |
| Sd (cm²) | 350 cm² |
| Xmax (mm) | 6,25 mm |
| Mms (g) | 34,2 g |
| BxL (Tm) | 12,9 Tm |
| Cms (mm/N) | 0,17 mm/N |
| EBP (Hz) | 135 Hz |
| Wirkungsgrad η0 (%) | 1,68 % |
| CB Vb (l) @ Qtc = 0,577 * | 46,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 127,6 l |
| CB Vb (l) @ Fc = 90 Hz * | 32,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 187,0 l |
| F_upper (Hz) * | 2132 Hz |
| F_lower (Hz) * | 126 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Lavoce CSF102.50K
Der CSF102.50K eignet sich für kompakte Lautsprecherlösungen, in denen ein koaxialer Aufbau kurze Wege zwischen Tief-/Mittelton und Hochton erlaubt. Im PA-Bereich passt der Treiber zu kleinen Topteilen, Bühnenmonitoren, Sprach- und Musiksystemen sowie zu Installationen, bei denen ein 10-Zoll-Chassis mit separatem HF-Zweig und 1600-Hz-Trennung gefragt ist. Im DIY- und HiFi-Umfeld kann er in Mehrwege-Konzepten, kompakten Fullrange-Gehäusen oder als Ersatzchassis genutzt werden, wenn die Gehäuseabstimmung mit 35 l und 65 Hz zum Projekt passt. Die getrennten LF- und HF-Daten helfen bei passiver Weiche, DSP-Setup und kontrollierter Systemplanung.
Service zum Lavoce CSF102.50K
Zum CSF102.50K bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung und Weichen- oder DSP-Setup. Dazu unterstützen wir bei Recone-Kit, Recone-Service, passenden Empfehlungen, Bauplan-Ansätzen und Bausets für PA-, HiFi- und DIY-Projekte.
| LS CB Vb (l) @ Qtc = 0,50: | 125,000 - 149,999 L |
|---|---|
| LS Chassis-Typ: | Koaxialtreiber |
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Mylar / Polyester / Polyethylen / Kunststoff |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 2.000,000 - 2.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,450 - 0,499 |
| LS X-max: | 5,00 - 7,49 mm |
