Der CSF061.70K von Lavoce ist ein 6,5" Koaxialtreiber für kompakte Zweiwege-Lautsprecher, bei denen Tiefton-Mittelton-Weg und HF-Weg platzsparend in einem Chassis sitzen. Die LF-Seite arbeitet mit 8 Ω Nennimpedanz, 150 W AES-Belastbarkeit und 300 W Programmleistung; der nutzbare Bereich reicht im Gesamtsystem von 95 Hz bis 20000 Hz. Der HF-Weg besitzt ebenfalls 8 Ω Nennimpedanz, eine 35-mm-Schwingspule und eine empfohlene Trennung bei 2200 Hz mit mindestens 12 dB/Okt. Durch den gemeinsamen Ferrit-Magneten, den Stahlkorb, den FEM-optimierten Motor mit Phaseplug und die 100° nominelle Abstrahlung lässt sich der CSF061.70K sachlich in kompakte PA-Topteile, Monitorlösungen sowie in HiFi- und DIY-Mehrwegekonzepte einplanen.
JETZT – originale Recone-Kits von Lavoce sowie unser Recone-Service – nur hier!
Technische Daten – Lavoce CSF061.70K
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxialtreiber |
| Größe (Zoll) | 6,5" |
| Nennimpedanz (Ohm) | LF: 8 Ω | HF: 8 Ω |
| Belastbarkeit AES (W) | LF: 150 W | HF: 35 W |
| Belastbarkeit Programm (W) | LF: 300 W | HF: 70 W |
| Wirkungsgrad 1W/1m (dB) | LF: 92 dB | HF: 103,5 dB |
| Frequenzbereich (Hz) | LF: 95–6000 Hz | HF: 1500–20000 Hz |
| Empfohlene Trennfrequenz (Hz) | HF: 2200 Hz |
| Flankensteilheit Frequenzweiche (dB/Okt) | LF: 12 dB/Okt oder höher | HF: 12 dB/Okt oder höher |
| Schwingspulendurchmesser (mm) | LF: 44 mm | HF: 35 mm |
| Magnetmaterial | Ferrit |

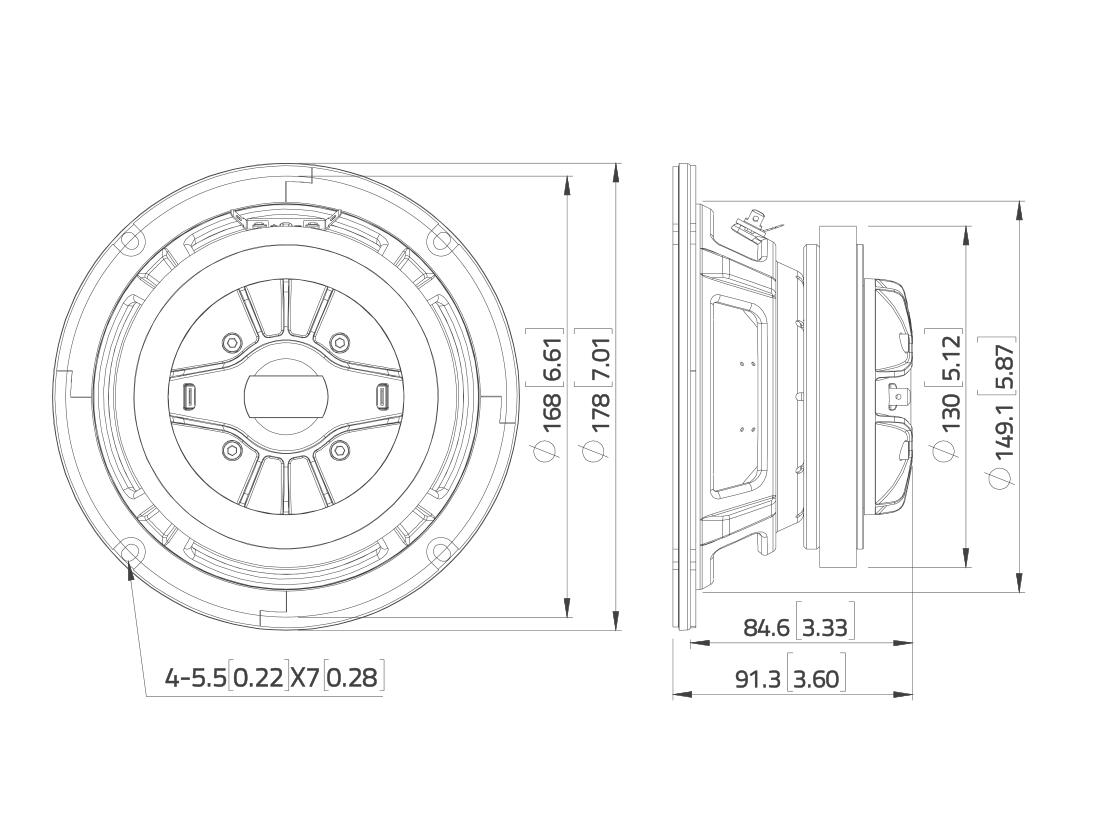

| Außendurchmesser (mm) | 178 mm |
| Einbaudurchmesser (mm) | 145,5 mm |
| Lochkreisdurchmesser (mm) | 166 mm |
| Einbautiefe (mm) | 91,3 mm |
| Empfohlenes Gehäusevolumen (l) | 9 l |
| Empfohlene Abstimmfrequenz (Hz) | Sealed |
| Nettogewicht (kg) | 2 kg |
| Versandgewicht/Bruttogewicht (kg) | 2,8 kg |
| Hersteller Artikelnummer | CSF061.70K-8Ω |
| Flussdichte (T) | LF: 0,95 T | HF: 1,3 T |
| Gleichstromwiderstand Re (Ohm) | 5,6 Ω |
| Schwingspuleninduktivität Le (mH) | 0,3 mH |
| Resonanzfrequenz Fs (Hz) | 97 Hz |
| Qms | 3,76 |
| Qes | 0,85 |
| Qts | 0,69 |
| Vas (l) | 6,5 l |
| Sd (cm²) | 143 cm² |
| Xmax (mm) | 3,9 mm |
| Mms (g) | 11,9 g |
| BxL (Tm) | 6,9 Tm |
| Cms (mm/N) | 0,23 mm/N |
| EBP (Hz) | 114 Hz |
| Wirkungsgrad η0 (%) | 0,7 % |
| F_upper (Hz) * | 3081 Hz |
| F_lower (Hz) * | 110 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Lavoce CSF061.70K
Der CSF061.70K passt in kompakte Lautsprecher, bei denen ein gemeinsamer Schallentstehungsbereich für LF- und HF-Weg gewünscht ist und nur wenig Frontfläche zur Verfügung steht. In der Beschallung kann das Chassis als Basis für kleine Topteile, dezente Monitore oder Sprach- und Musiklautsprecher eingesetzt werden, sofern Gehäuse, Weiche und Schutzfilter zum Frequenzbereich und zur empfohlenen Trennung passen. Im HiFi- und DIY-Bereich ist der Treiber für kompakte Zweiwege-Konzepte, Nahfeldlösungen oder Ersatzaufbauten interessant, bei denen 9 l geschlossenes Volumen und eine saubere Integration des HF-Wegs konstruktiv berücksichtigt werden. Die 100° nominelle Abstrahlung unterstützt Anwendungen, bei denen eine breite horizontale und vertikale Abdeckung gefragt ist.
Service zum Lavoce CSF061.70K
Zum CSF061.70K bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung und DSP-/Weichen-Setup. Dazu gehören praxisnahe Empfehlungen für PA-Anwendungen, HiFi- und DIY-Konzepte sowie Unterstützung bei Recone-Kit, Recone-Service, Presets, Bauplan oder Bauset.
| LS Chassis-Typ: | Koaxialtreiber |
|---|---|
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Mylar / Polyester / Polyethylen / Kunststoff |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 3.000,000 - 3.999,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 6,5" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,750 - 0,999 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
