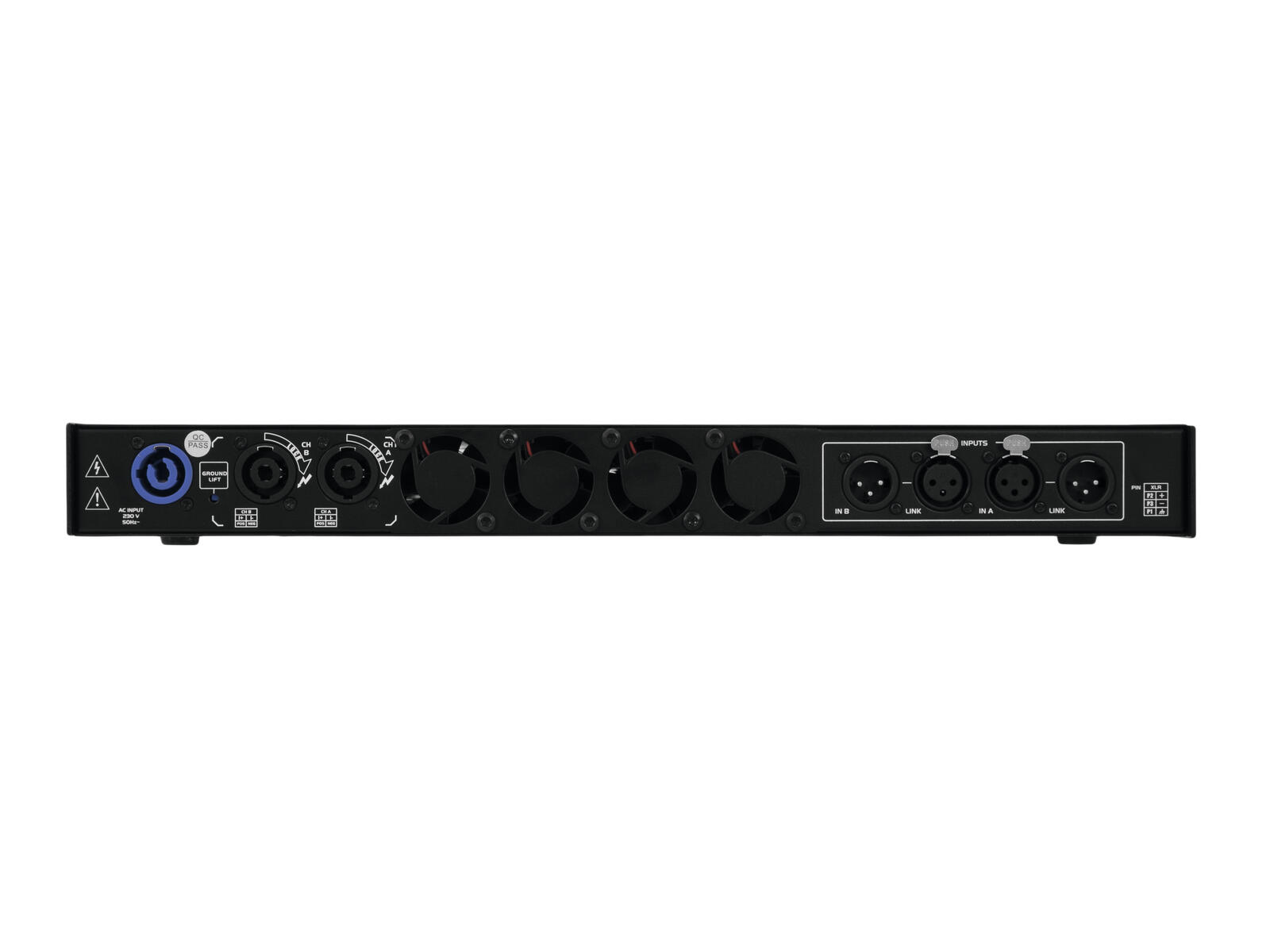

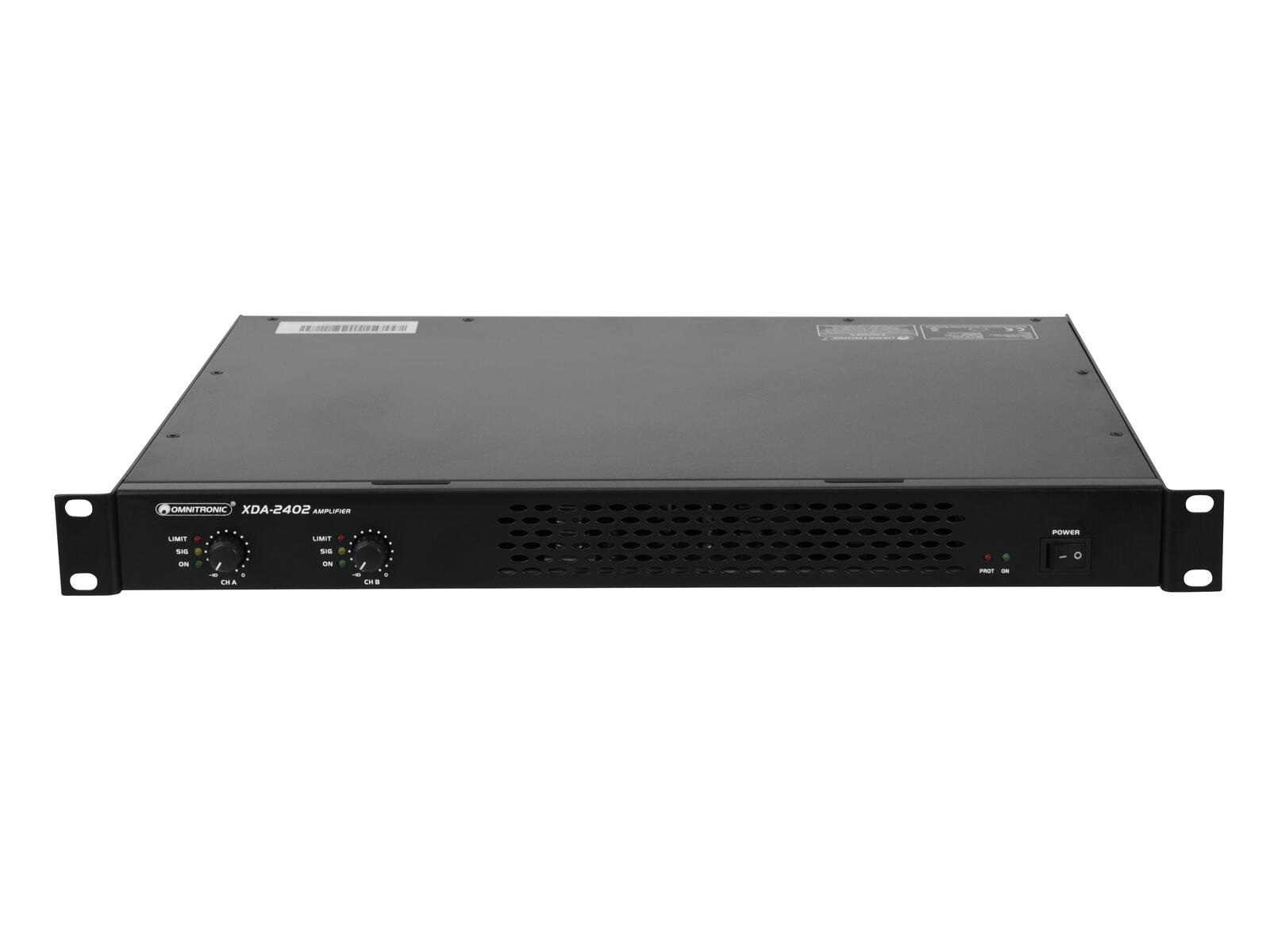

Die XDA-2402 von OMNITRONIC ist eine zweikanalige Class-D-Endstufe und verstärkt Audiosignale in professionellen Beschallungsanlagen. Die beiden separat regelbaren Verstärkerkanäle liefern jeweils 1200 W RMS an 4 Ω oder 880 W RMS an 8 Ω. Die Endstufe arbeitet ausschließlich im Stereobetrieb; ein Brückenbetrieb ist für dieses Modell nicht vorgesehen. Ein integriertes Schaltnetzteil unterstützt die geringe Bauhöhe von einer Höheneinheit und das Gerätegewicht von 6,4 kg. Elektronisch symmetrierte XLR-Eingänge nehmen Line-Signale auf, während separate XLR-Link-Ausgänge die Eingangssignale an einen weiteren Verstärker weitergeben. Passive Lautsprecher lassen sich über zwei verriegelbare Speaker-Buchsen anschließen. Ein Groundlift-Schalter trennt bei Bedarf Signal- und Gehäusemasse, um Brummschleifen innerhalb der Signalführung zu reduzieren. Statusanzeigen informieren pro Kanal über anliegende Signale, den Limiter und aktive Schutzschaltungen. Die Schutzfunktionen reagieren auf Kurzschluss, Überhitzung, Gleichspannung und Einschalttransienten; zusätzlich sind Softstart, Einschaltverzögerung und Limiter vorhanden. Das 19-Zoll-Gehäuse belegt eine Höheneinheit und eignet sich für professionelle Festinstallationen sowie mobile Beschallungssysteme.
Technische Daten – OMNITRONIC XDA-2402
| Technische Daten | Wert |
|---|---|
| Hersteller | OMNITRONIC |
| Artikelname | XDA-2402 |
| Kategorie | Endstufe |
| Hersteller-Artikelnummer / Code | 10451636 |
| EAN / GTIN | 4026397580150 |
| Farbe | Schwarz matt |
| Material | Stahlchassis |
| Breite | 48,3 cm |
| Höhe | 4,45 cm |
| Tiefe | 35,5 cm |
| Rackbreite | 19" |
| Rackhöhe | 1 HE |
| Schutzklasse | SK I |
| Betriebsspannung | 230 V AC |
| Netzfrequenz | 50 Hz |
| Gesamtanschlusswert | 465 W (1/8 Power) |
| Netzanschluss / Einspeisestecker | Stromeinspeisung über P-Con (blau), Einbauversion; Stromanschlusskabel mit Schutzkontaktstecker mitgeliefert |
| Frequenzbereich | 30–20000 Hz |
| Klirrfaktor | <0,02 % bei 1 kHz |
| Geräuschspannungsabstand | >100 dB |
| Eingangsimpedanz | 20 kΩ symmetrisch / 10 kΩ unsymmetrisch |
| Eingangsempfindlichkeit | 1,25 V RMS |
| Spannungsverstärkung / Gain | 36 dB an 8 Ω |
| Anzahl Verstärkerkanäle | 2 |
| Verstärkerklasse | Class D |
| Netzteiltechnologie | Schaltnetzteil |
| Ausgangsleistung je Kanal/Impedanz | 2 × 1200 W RMS an 4 Ω / 2 × 880 W RMS an 8 Ω |
| Betriebsart | Stereo |
| Anschlussarten der Audioeingänge | 2 × 3-pol XLR, elektronisch symmetriert, Line-Pegel |
| Link-Ausgänge | 2 × 3-pol XLR |
| Lautsprecherausgänge | 2 × Speaker-Einbaubuchse |
| Steuerelemente | Netzschalter, Lautstärkeregler pro Kanal, Groundlift-Schalter |
| Statusanzeigen | Power, Signal, Limit, Protect |
| Schutzschaltungen | Kurzschluss, Überhitzung, Gleichspannung, Einschalttransienten, Softstart, Einschaltverzögerung, Limiter |
| Kühlung | Lüfterkühlung |
| Gewicht | 6,4 kg |
| Brutto-/Versandgewicht | 7,75 kg |
Anwendungsgebiete – OMNITRONIC XDA-2402
Die XDA-2402 verstärkt Audiosignale in professionellen Festinstallationen und mobilen Beschallungssystemen. Zwei unabhängig regelbare Kanäle versorgen passive Lautsprecher oder Lautsprechergruppen mit einer Gesamtimpedanz von mindestens 4 Ω je Kanal. Die elektronisch symmetrierten XLR-Eingänge binden Mischpulte, Vorverstärker oder andere Line-Signalquellen ein. Über die XLR-Link-Ausgänge lassen sich die Eingangssignale an einen weiteren Verstärker weiterführen. Der Groundlift-Schalter kann Signal- und Gehäusemasse voneinander trennen, wenn innerhalb der Anlage eine Brummschleife auftritt. Das 19-Zoll-Gehäuse benötigt eine Höheneinheit und lässt sich ohne Zusage zur Kompatibilität mit konkreten Systemkomponenten in ein geeignetes Rack integrieren.
Service zum OMNITRONIC XDA-2402
Zum XDA-2402 beraten wir dich. Wir unterstützen dich bei der Planung der Ein- und Ausgangsstruktur sowie bei einer nachvollziehbaren Gain-Struktur. Gemeinsam prüfen wir die Leistungs- und Impedanzwerte für die vorgesehenen Lautsprecher. Außerdem unterstützen wir dich bei der Einbindung der XLR-Link-Ausgänge und bei der Beurteilung möglicher Brummschleifen, ohne eine Kompatibilitätsgarantie für konkrete Systemkomponenten abzugeben.
| Anzahl Ausgangskanäle: | 2 |
|---|---|
| Anzahl Eingangskanäle: | 2 |
| I/O Varianten: | analog |
| Sperrgut: | NEIN |
| Verstärkerklasse: | Class-D |
| Verstärkerleistung pro Kanal @ 4 Ohm: | 1.001 - 2.000 Watt |
| interner DSP: | Nein |
