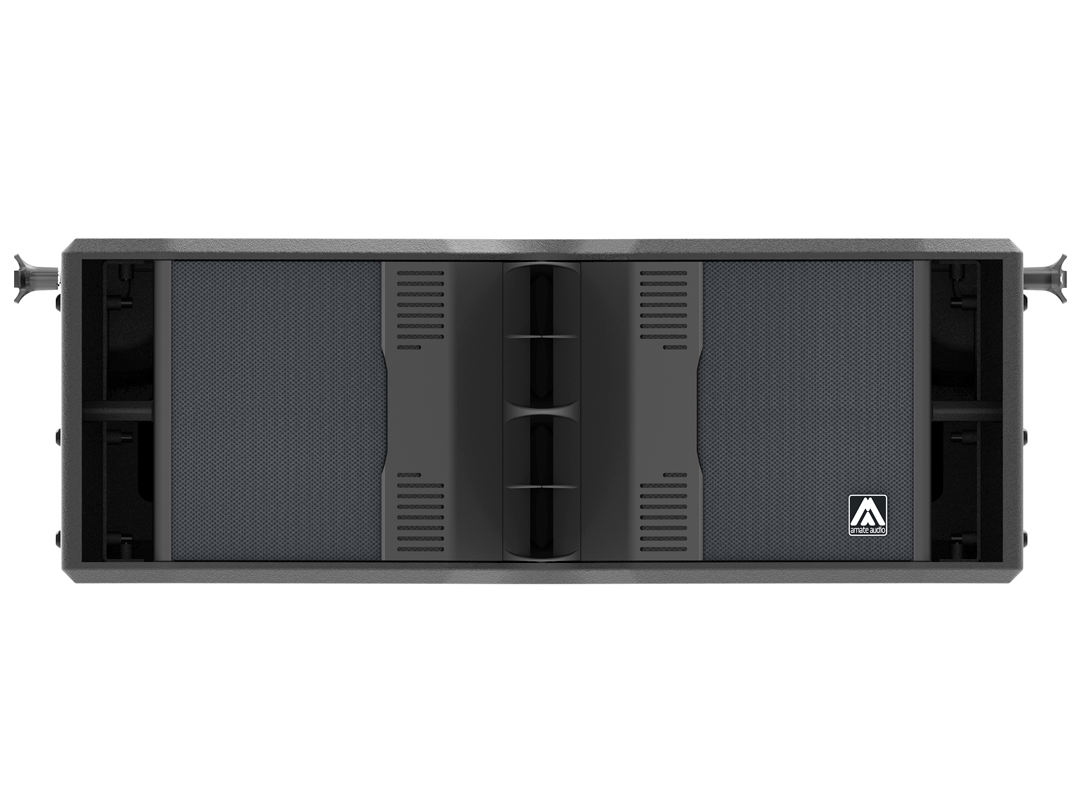

Beim XA209P von Amate Audio handelt es sich um einen Line-Array-Lautsprecher, der als passives Zwei-Wege-System ausgeführt ist. Der LF-Zweig arbeitet von 70 Hz bis 1,8 kHz, der HF-Zweig von 900 Hz bis 19 kHz. Die Nennimpedanz beträgt in beiden Zweigen 8 Ω; als maximaler kontinuierlicher Schalldruck sind 135 dB für LF und 134 dB für HF angegeben. Die nominelle Abstrahlung liegt bei 95° horizontal und 10° vertikal. Das Gehäuse misst 245 × 680 × 550 mm und wiegt 24 kg. Für den Anschluss stehen ein Speakon-NL4MP-Eingang und ein entsprechender Link bereit. Damit ist der XA209P als passives Element für modular aufgebaute Line-Array-Systeme ausgelegt.
Technische Daten – Amate Audio XA209P
| Technische Daten | Wert |
|---|---|
| Hersteller | Amate Audio |
| Artikelname | XA209P |
| Kategorie | Line-Array-Lautsprecher |
| Ausführung aktiv/passiv | Passiv |
| Magnetmaterial | LF/MF: Neodym / HF: Neodym |
| Breite | 680 mm |
| Höhe | 245 mm |
| Tiefe | 550 mm |
| Neigungsarretierung | 0°, 1°, 2°, 3°, 4°, 6°, 8°, 10° |
| Wegezahl | 2 |
| Treiberanzahl | LF/MF: 2 / HF: 2 |
| Treibergröße | LF/MF: 8" / HF: 1,7" |
| Schwingspulendurchmesser | LF/MF: 2" |
| Frequenzbereich | LF: 70 Hz – 1,8 kHz / HF: 900 Hz – 19 kHz |
| Nennimpedanz | LF: 8 Ω / HF: 8 Ω |
| Maximaler Schalldruckpegel | LF: 135 dB / HF: 134 dB |
| Abstrahlwinkel horizontal | 95° |
| Abstrahlwinkel vertikal | 10° |
| Pinbelegung | +1: Positive Low / -1: Negative Low / +2: Positive High / -2: Negative High |
| Nettogewicht | 24 kg |
Anwendungsgebiete – Amate Audio XA209P
Der XA209P ist für passive Line-Array-Beschallungssysteme vorgesehen. In PA- und Veranstaltungstechnik kann er dort eingesetzt werden, wo mehrere Module vertikal zu einem Array kombiniert werden. Die horizontale Abstrahlung von 95° und die vertikale Abstrahlung von 10° je Gehäuse bilden dabei die akustische Grundlage der Anordnung. Über die Rigging-Geometrie sind Winkel von 0°, 1°, 2° und 3° zwischen benachbarten Gehäusen vorgesehen. Weitere definierte Winkel sind 4°, 6°, 8° und 10°. Für gestackte Konfigurationen steht der STAX-Rahmen zur Montage auf XW118 oder XW218 zur Verfügung. Das passive Konzept erlaubt außerdem vollständig passive Array-Aufbauten mit Nutzung des Speakon-Links.
Service zum Amate Audio XA209P
Zum XA209P bieten wir Beratung zur Produktauswahl, zur Impedanz- und Anschlusszuordnung sowie zur Speakon-Verkabelung und Pinbelegung. Für geflogene oder gestackte Aufbauten unterstützen wir außerdem bei der Planung anhand der vorhandenen Maße und Rigging-Angaben, ohne Montage- oder Sicherheitsfreigabe.
| LS Abstrahlung horizontal -: | 90° |
|---|---|
| LS Abstrahlung vertikal I: | 10° |
| LS Coaxial: | NEIN |
| Sperrgut: | NEIN |
| System aktiv / passiv: | passiv |
| interner DSP: | Nein |
