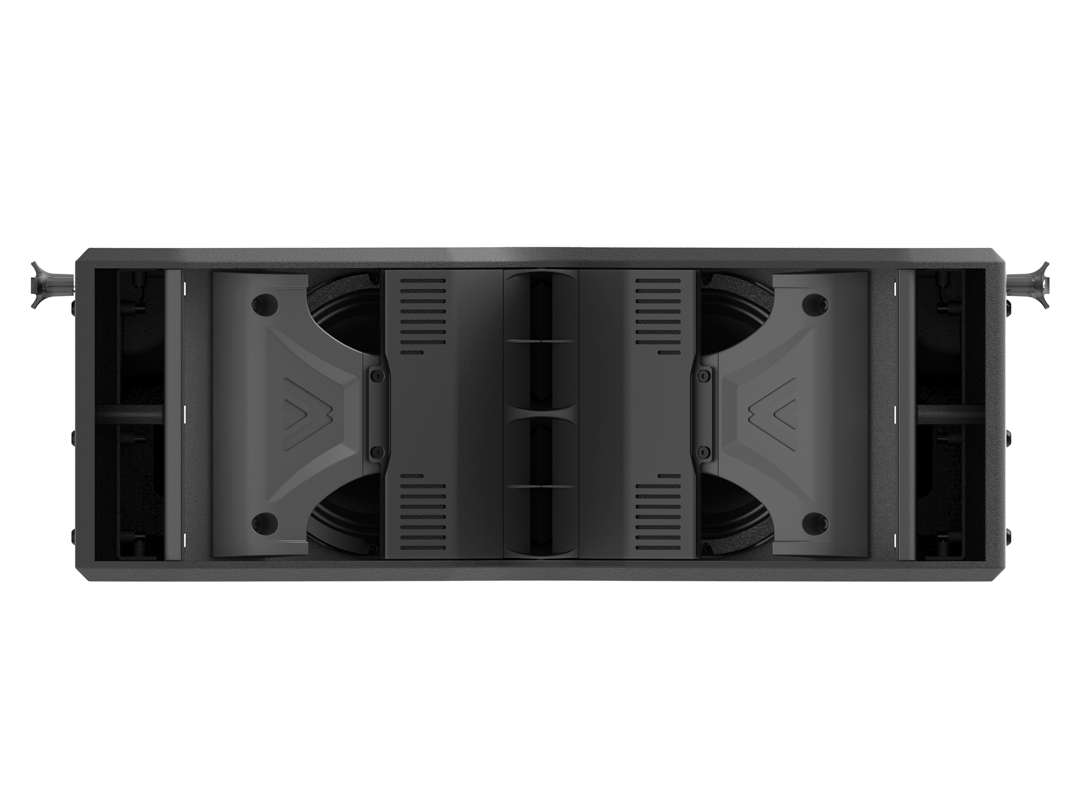

Beim XA209 von Amate Audio handelt es sich um einen Line-Array-Lautsprecher, der als aktives Zwei-Wege-System mit zwei 8-Zoll-Neodym-Woofern und zwei 1,7-Zoll-Kompressionstreibern arbeitet. Die integrierte Class-D-Bi-Amping-Endstufe stellt 2500 W für LF/MF und 500 W für HF bereit; der Frequenzbereich reicht von 70 Hz bis 19 kHz. Ein 64-Bit-DSP übernimmt unter anderem Presets, parametrischen EQ, FIR-Filter, Delay und Limiter. Dante-Audio über Gigabit-Ethernet sowie XLR-Ein- und Link-Ausgang erleichtern die Einbindung in vernetzte Beschallungssysteme. Mit 95° horizontaler und 10° vertikaler Abstrahlung ist der XA209 auf kontrollierte Array-Konfigurationen ausgelegt.
Technische Daten – Amate Audio XA209
| Technische Daten | Wert |
|---|---|
| Hersteller | Amate Audio |
| Artikelname | XA209 |
| Kategorie | Line-Array-Lautsprecher |
| Ausführung aktiv/passiv | Aktiv |
| Gehäusetyp | Bassreflex |
| Line-Array | Ja |
| Farbe | Schwarz |
| Material | Mehrschichtiges Birken-Sperrholz |
| Lackart | Polyurea®-Beschichtung |
| Magnetmaterial | Neodym |
| Schutzgitter | 1,5 mm pulverbeschichteter Stahl mit grauem Micro-Foam-Gewebe |
| Breite | 680 mm |
| Höhe | 245 mm |
| Tiefe | 550 mm |
| Riggingpunkte | Integrierte, schwarz lackierte Rigging-Schienen aus Edelstahl |
| Neigungsarretierung | 0° / 1° / 2° / 3° / 4° / 6° / 8° / 10° |
| Griffausführung | Versenkte ergonomische Tragegriffe |
| Betriebsspannung | 85–265 VAC |
| Netzfrequenz | 45–65 Hz |
| Leistungsaufnahme | Standby: 8 W bei 230 VAC |
| Netzanschluss / Einspeisestecker | AC PowerCon® Input |
| Netzausgang / Stromdurchschleifung | AC PowerCon® Link; bis zu 4 XA209 |
| Schutzschaltungen | Thermischer Schutz, Kurzschlussschutz, Peak- und RMS-Limiter, Überspannungsschutz, Eingangsschutz vor Übersteuerung des A/D-Wandlers |
| Wegezahl | 2 |
| LF-Bestückung | 2 × 8" Neodym-Woofer mit 2" Langhub-Doppelschwingspule |
| HF-Bestückung | 2 × 1,7" Kompressionstreiber mit HT-Polymermembran und Neodym-Magnet |
| Schwingspulendurchmesser | LF-MF: 2" / HF: 1,7" |
| Frequenzbereich | 70 Hz–19 kHz (-10 dB) |
| Eingangsimpedanz | 20 kΩ, symmetrisch |
| Eingangsempfindlichkeit | +8 dBu (2 Vrms) |
| Wirkungsgrad | > 90 % |
| Maximaler Schalldruckpegel | 135 dB Musical Program / 138 dB Peak bei 1 m |
| Maximaler Eingangspegel | +20 dBu |
| Dynamikumfang | 112 dB |
| Trennfrequenz | 1 kHz |
| Abstrahlwinkel horizontal | 95° |
| Abstrahlwinkel vertikal | 10° |
| Direktivität | Q: 50 / DI: 17 dB |
| Verstärkerklasse | Class D, bi-amplified |
| Netzteiltechnologie | Universal-SMPS mit PFC |
| Verstärkerleistung | LF: 2500 W / HF: 500 W (Programmleistung) |
| Bittiefe | 24 Bit |
| Samplingrate | 48 kHz |
| DSP-Auflösung | 64 Bit |
| Equalizer | 5-Band vollparametrischer EQ |
| FIR-Filter | High-Order-FIR-Filter |
| Delaybereich | 294 ms / 100 m |
| Limiter | Peak-, RMS- und thermische Limiter |
| Gain-Funktion | Ja |
| Mute-Funktion | Ja |
| Presets / Speicherplätze | FR FLAT / FR NEARFIELD / FR LONGTHROW / HPF90 FLAT / HPF90 NEARFIELD / HPF90 LONGTHROW; bis zu 24 User-Presets |
| Passwortschutz | PIN-Sperre, Standard-PIN 1234 |
| Anzahl Netzwerk-Audioeingänge | 1 Kanal bei 48 kHz |
| Lautsprecherausgänge | Speakon-Ausgang für 1 × XA209P |
| Anschlussarten der Audioeingänge | XLR-3 Female, symmetrisch / Dante™ über EtherCon® RJ45 |
| Anschlussarten der Audioausgänge | XLR-3 Male Link |
| Ethernet-Schnittstelle | 2 × EtherCon® RJ45 mit integriertem Switch |
| Ethernet-Geschwindigkeit | 1 Gbit/s |
| Netzwerk-Audio-Protokolle | Dante™ |
| Remote-Steuerung | Über Ethernet |
| Remote-Software | DSPStudio® 4 |
| Unterstützte Betriebssysteme | Windows / macOS |
| Displaytyp | 3,5" TFT-Farb-Touchscreen |
| Angezeigte Informationen | Preset, IP-Adresse, Verstärkertemperatur, Eingangssignalpegel, Systemstatus |
| Betriebsmodi | PWR ON / STANDBY / AUTO |
| Nettogewicht | 26,7 kg |
Anwendungsgebiete – Amate Audio XA209

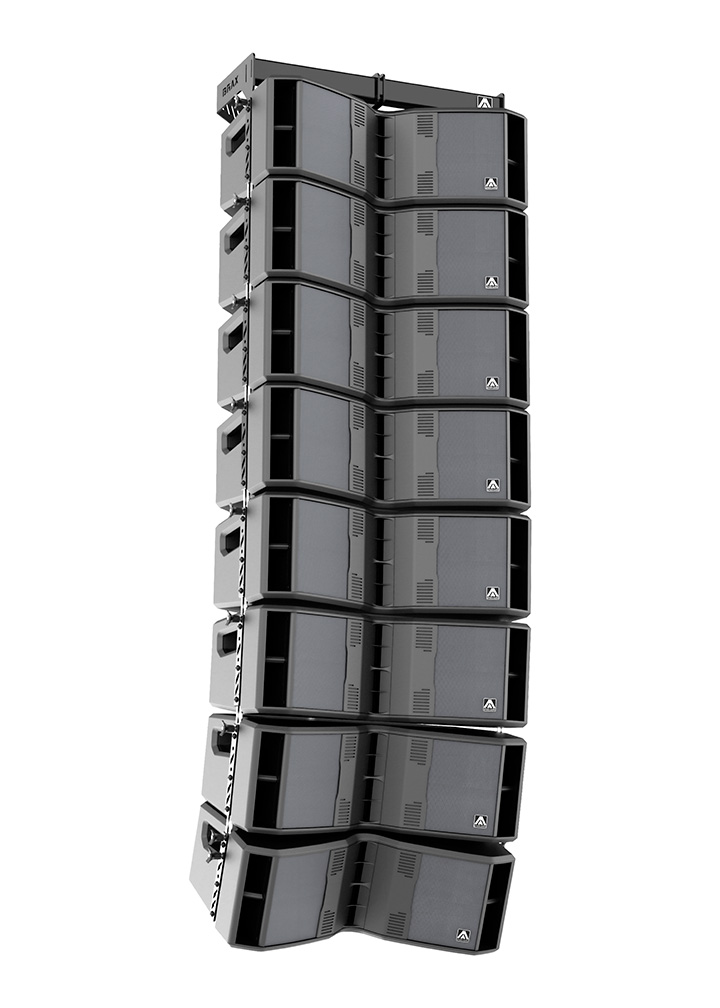

Der XA209 ist für professionelle Beschallungsaufgaben vorgesehen, bei denen mehrere Module zu einer vertikalen Line-Array-Anordnung kombiniert werden. Der horizontale Abstrahlwinkel von 95° und die vertikale Abdeckung von 10° pro Gehäuse unterstützen die gezielte Ausrichtung auf Publikumsflächen. Für Veranstaltungstechnik, Touring und feste Venue-Installationen stehen integriertes Rigging, werkseitige Presets sowie eine Delay-Einstellung bis 294 ms beziehungsweise 100 m zur Verfügung. Dante-Audio und DSPStudio ermöglichen die Netzwerkeinbindung und Fernsteuerung; mit passenden Presets lässt sich das System außerdem zusammen mit XW218-Subwoofern oder XA211-Modulen konfigurieren.
Service zum Amate Audio XA209
Zum XA209 bieten wir Beratung zur Systemplanung, Signalführung und Pegelstruktur sowie zur Auswahl passender Presets. Bei Bedarf unterstützen wir außerdem beim DSP-, Delay-, Limiter-, Dante- und DSPStudio-Setup sowie bei der Planung von XLR-, Ethernet- und PowerCon-Verbindungen.
| A/D D/A Auflösung: | 24 Bit |
|---|---|
| DSP-Auflösung: | 64 Bit |
| FIR-Filter: | Ja |
| LS Abstrahlung horizontal -: | 100° |
| LS Abstrahlung vertikal I: | 10° |
| LS Coaxial: | NEIN |
| LS Größe: | 1,75", 8" |
| LS Magnet: | Neodym |
| Samplingrate: | 48 kHz |
| Sperrgut: | NEIN |
| System aktiv / passiv: | aktiv |
| Verstärkerklasse: | Class-D |
| Verstärkerleistung pro Kanal @ 4 Ohm: | 2.001 - 3.000 Watt |
| interner DSP: | Ja |
