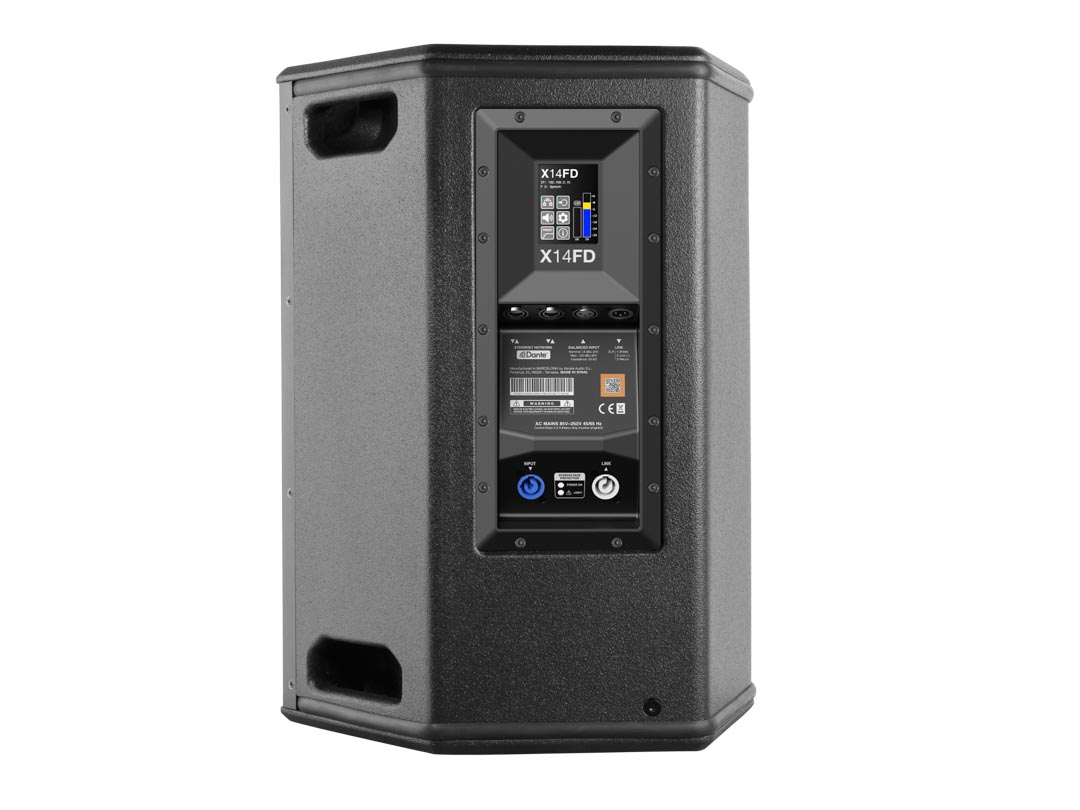

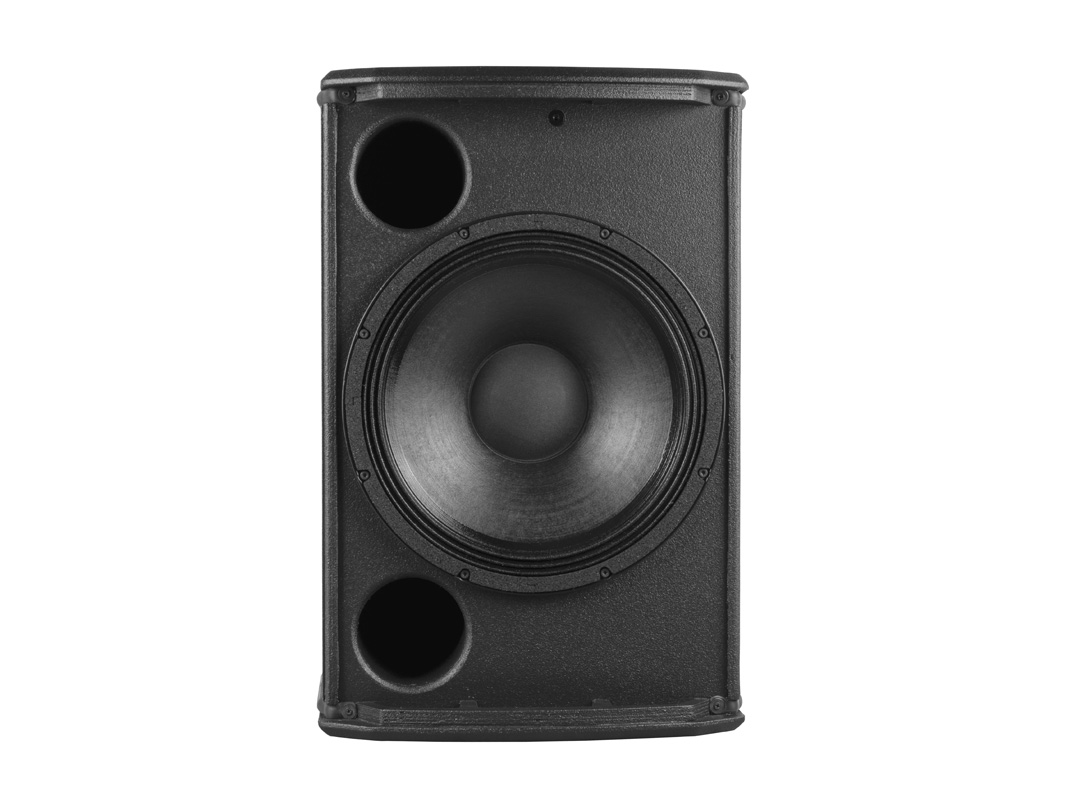

Mit dem X14FD bietet Amate Audio einen Koaxial-Lautsprecher, der als aktives Zwei-Wege-System mit einem 14-Zoll-Neodymwoofer und einem 3-Zoll-Titan-Kompressionstreiber arbeitet. Die Class-D-Bi-Amping-Sektion stellt 1000 W für LF und 500 W für HF bereit; der Übertragungsbereich reicht von 48 Hz bis 20 kHz. Für die Signalbearbeitung stehen ein 64-Bit-DSP mit FIR-Filtern, Presets, Delay, Limiter und Gain-Steuerung sowie Dante-Audio über Ethernet bereit. Ein 80° × 80° Abstrahlwinkel, M8-Riggingpunkte und die 35-mm-Stativaufnahme unterstützen unterschiedliche Aufstellungen des X14FD.
Technische Daten – Amate Audio X14FD
Technische Daten | Wert |
|---|---|
Hersteller | Amate Audio |
Artikelname | X14FD |
Kategorie | Koaxial-Lautsprecher |
Ausführung aktiv/passiv | aktiv |
Gehäusetyp | Bassreflex |
Farbe | Schwarz |
Material | Mehrschichtiges baltisches Birken-Sperrholz |
Lackart | Polyurea®-Beschichtung |
Magnetmaterial | LF: Neodym / HF: Neodym |
Breite | 402 mm |
Höhe | 623 mm |
Tiefe | 430 mm |
Riggingpunkte | M8 |
Stativaufnahme | 35 mm |
Griffausführung | 2 integrierte rückseitige Griffe |
Betriebsspannung | 85–265 V |
Netzfrequenz | 45–65 Hz |
Leistungsaufnahme | Standby: < 5 W |
Netzanschluss / Einspeisestecker | 1 × AC PowerCon® Eingang |
Netzausgang / Stromdurchschleifung | 1 × AC PowerCon® Link |
Überspannungsschutz | > 250 V |
Wegezahl | 2 |
LF-Bestückung | 14" Neodym-Woofer (3" Schwingspule) |
HF-Bestückung | 3" Titandiaphragma, Neodym-Kompressionstreiber |
Schwingspulendurchmesser | LF: 3" / HF: 3" |
Frequenzbereich | 48 Hz – 20 kHz (-10 dB) |
Eingangsimpedanz | 20 kΩ, symmetrisch |
Eingangsempfindlichkeit | +8 dBu |
Maximaler Schalldruckpegel | 129 dB kontinuierlich / 132 dB Peak |
Trennfrequenz | 1 kHz |
Abstrahlwinkel horizontal | 80° |
Abstrahlwinkel vertikal | 80° |
Direktivität | Q: 12,6 / DI: 11 dB |
Verstärkerklasse | Class D |
Netzteiltechnologie | Universal Switch Mode Power Supply |
Gesamtleistung | 1500 W |
Verstärkerleistung | LF: 1000 W / HF: 500 W |
A/D-Auflösung | 24 Bit |
D/A-Auflösung | 24 Bit |
Samplingrate | 48 kHz |
DSP-Typ | Active+ DSP |
DSP-Auflösung | 64 Bit |
Equalizer | PEQ |
Filter / Frequenzweiche | Crossover |
Hochpassfilter | 80 Hz / 90 Hz / 100 Hz |
FIR-Filter | vorhanden |
Delay | vorhanden |
Delaybereich | 294 ms / 100 m |
Limiter | vorhanden |
Phasenumkehr | vorhanden |
Gain-Funktion | vorhanden |
Mute-Funktion | vorhanden |
Presets / Speicherplätze | FLAT / SPEECH / MONITOR / HPF80 / HPF90 / HPF100 |
Passwortschutz | PIN-Sperre |
Anzahl analoge Audioeingänge | 1 |
Anzahl analoge Audioausgänge | 1 |
Anzahl Netzwerk-Audioeingänge | 1 Kanal bei 48 kHz |
Anschlussarten der Audioeingänge | XLR / Dante über EtherCon® RJ45 |
Anschlussarten der Audioausgänge | XLR Link |
Ethernet-Schnittstelle | 2 × EtherCon® RJ45 |
Ethernet-Geschwindigkeit | bis 1 Gbit/s |
Netzwerk-Audio-Protokolle | Dante™ |
Netzwerksteuerung | Ethernet |
Remote-Steuerung | DSPStudio 4 über Ethernet |
Remote-Software | DSPStudio 4 |
Unterstützte Betriebssysteme | Windows / macOS |
Displaytyp | 3,5" TFT-LCD-Farb-Touchscreen, 320 × 240 Pixel |
Angezeigte Informationen | Preset, Netzwerk-IP, Verstärkertemperatur, Eingangssignalpegel |
Betriebsmodi | PWR ON / STANDBY / AUTO |
Nettogewicht | 23,6 kg |
Anwendungsgebiete – Amate Audio X14FD
Der X14FD lässt sich in PA- und Veranstaltungstechnik als FoH-Lautsprecher oder Bühnenmonitor einsetzen. Das Gehäuse kann dafür geflogen, gehängt, gestapelt, auf einer Stativaufnahme betrieben oder in Monitorposition aufgestellt werden; für den Bühnenbetrieb steht ein eigener Monitor-Preset zur Verfügung. Über den XLR-Eingang lässt sich ein analoges Signal zuführen, während Dante einen Netzwerk-Audiokanal mit 48 kHz bereitstellt. Ethernet dient zugleich der Fernsteuerung mit DSPStudio 4, etwa für Gain, EQ, Delay und Limiter. Die symmetrische Abstrahlung von 80° × 80° unterstützt die Ausrichtung bei mobilen Beschallungen sowie in fest installierten Systemen.
Service zum Amate Audio X14FD
Zum X14FD bieten wir Beratung zur Einbindung in Beschallungs- und Monitoringsysteme. Wir unterstützen bei Signalführung, Gain-, DSP-, FIR-, Preset-, Delay- und Limiter-Setup sowie bei Dante- und Ethernet-Konfiguration. Auch die Planung von Stativ- und Rigginglösungen kann anhand der freigegebenen Maße und Aufnahmen erfolgen.
| A/D D/A Auflösung: | 24 Bit |
|---|---|
| DSP-Auflösung: | 64 Bit |
| FIR-Filter: | Ja |
| LS Abstrahlung horizontal -: | 80° |
| LS Abstrahlung vertikal I: | 80° |
| LS Coaxial: | JA |
| LS Größe: | 3", 14" |
| Samplingrate: | 48 kHz |
| Sperrgut: | NEIN |
| System aktiv / passiv: | aktiv |
| Verstärkerklasse: | Class-D |
| Verstärkerleistung pro Kanal @ 4 Ohm: | 1 - 250 Watt |
| interner DSP: | Ja |
