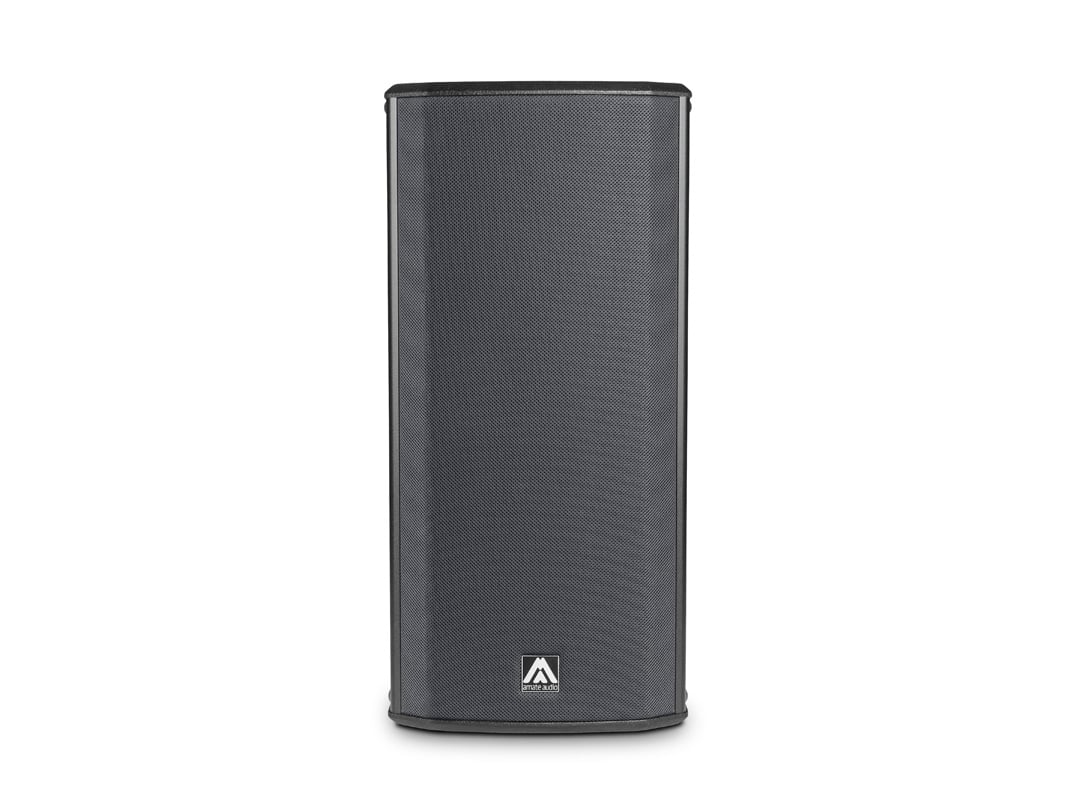

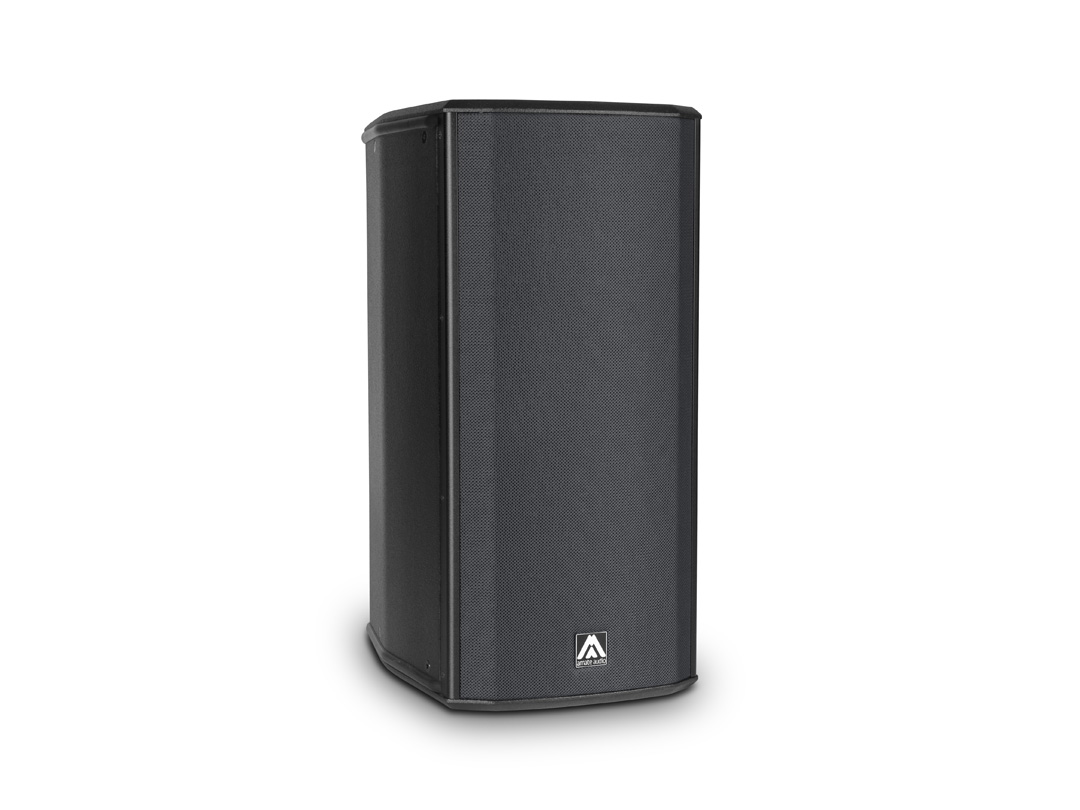

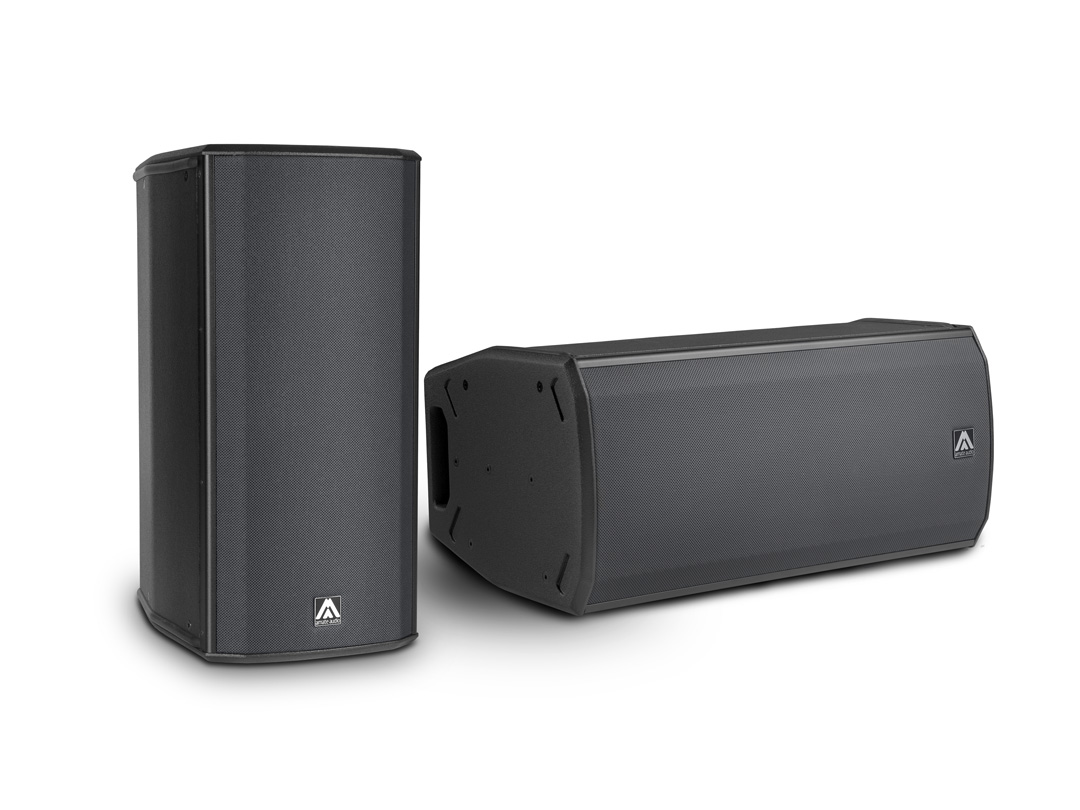

Der X102FD von Amate Audio ist ein aktiver Fullrange-Lautsprecher für aktive Beschallungs- und Installationssysteme. Das Zwei-Wege-System arbeitet mit zwei 10-Zoll-Neodym-Tieftönern und einem 3-Zoll-Kompressionstreiber mit Titanmembran. Die integrierte Class-D-Bi-Amping-Stufe stellt 2500 W für den LF-Zweig und 500 W für den HF-Zweig bereit; die Gesamtleistung beträgt 3000 W. Der Frequenzbereich reicht von 58 Hz bis 19 kHz, während der maximale Schalldruckpegel 136 dB im Dauerbetrieb und 139 dB Peak erreicht. Ein 64-Bit-DSP übernimmt Frequenzweiche, Equalizer, Delay, Limiter und FIR-Filter. Für die Signalzuführung stehen ein symmetrischer XLR-Eingang sowie Dante-Audio über zwei EtherCon-RJ45-Anschlüsse bereit. Das drehbare Horn ermöglicht eine Abstrahlung von 80° × 60° oder 60° × 80°, sodass der X102FD vertikal oder horizontal eingesetzt werden kann.
Technische Daten – Amate Audio X102FD
| Technische Daten | Wert |
|---|---|
| Hersteller | Amate Audio |
| Artikelname | X102FD |
| Kategorie | aktiver Fullrange-Lautsprecher |
| Ausführung aktiv/passiv | Aktiv |
| Gehäusetyp | Bassreflex |
| Farbe | Schwarz |
| Material | Mehrschichtiges baltisches Birkenholz |
| Schutzgitter | 1,5 mm Stahl mit grauem Akustikstoff |
| Breite | 330 mm |
| Höhe | 704 mm |
| Tiefe | 460 mm |

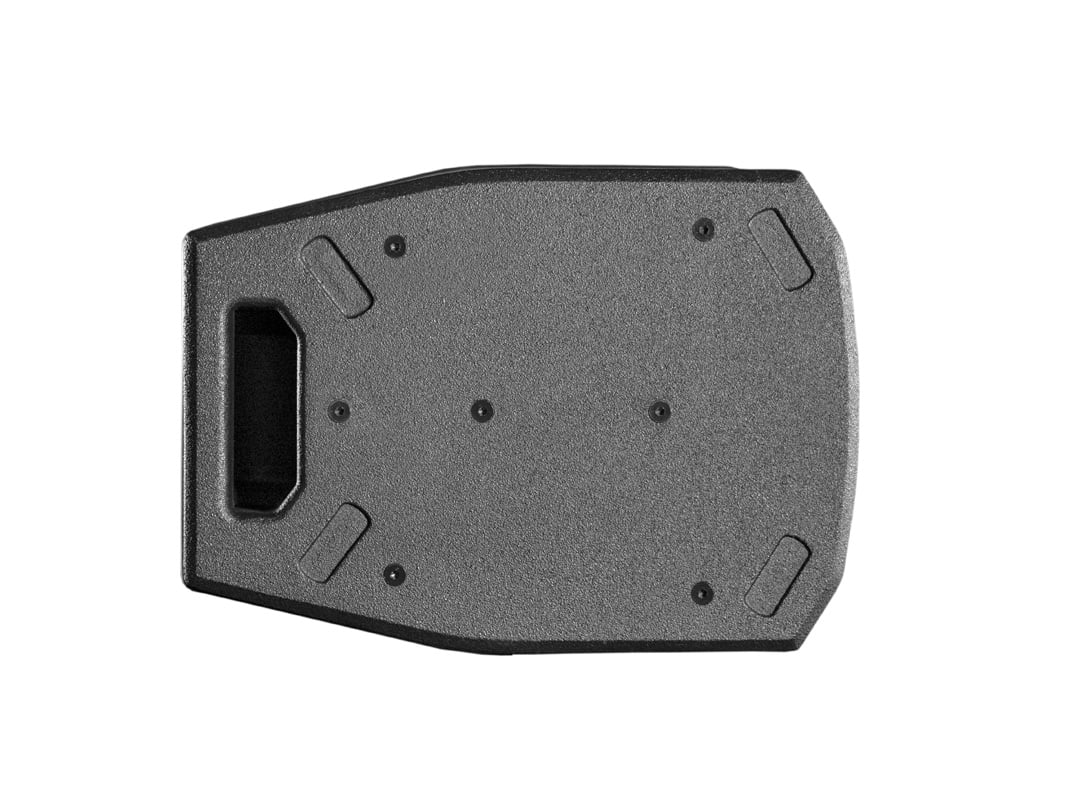

| Befestigungsart | M8-Riggingpunkte |
| Stativaufnahme | 35 mm |
| Betriebsspannung | 85–265 V AC |
| Netzfrequenz | 45–65 Hz |
| Netzanschluss / Einspeisestecker | 1 × AC PowerCon Eingang |
| Netzausgang / Stromdurchschleifung | 1 × AC PowerCon Link |
| Schutzschaltungen | Überspannungs-, Temperatur- und Kurzschlussschutz |
| Wegezahl | 2-Wege |

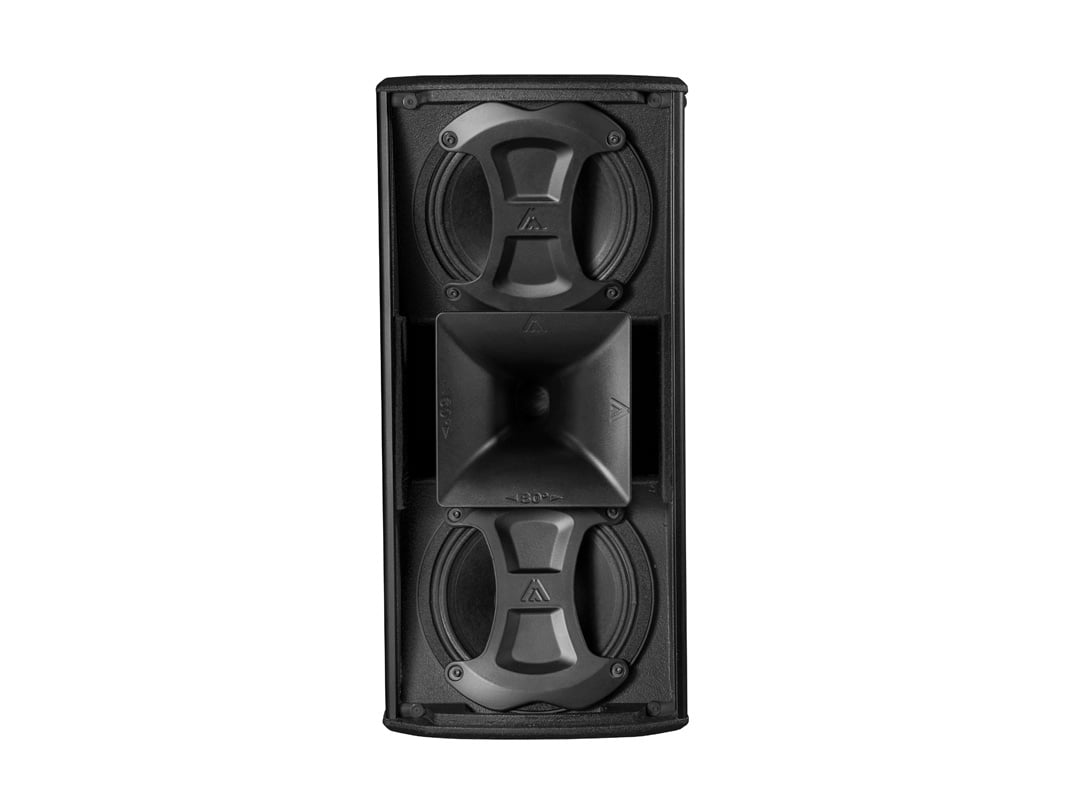

| LF-Bestückung | 2 × 10" Neodym-Tieftöner mit 2" Langhub-Doppelschwingspule |
| HF-Bestückung | 1 × 3" Neodym-Kompressionstreiber mit Titanmembran |
| Frequenzbereich | 58 Hz–19 kHz bei −10 dB |
| Eingangsimpedanz | 20 kΩ, symmetrisch |
| Eingangsempfindlichkeit | +8 dBu / 1,94 V |
| Maximaler Schalldruckpegel | 136 dB kontinuierliches Musikprogramm / 139 dB Peak |
| Maximaler Eingangspegel | +20 dBu / 8 Vrms ohne Clipping |
| Trennfrequenz | 850 Hz |
| Abstrahlwinkel horizontal | 80° / 60° bei gedrehtem Horn |
| Abstrahlwinkel vertikal | 60° / 80° bei gedrehtem Horn |
| Direktivität | Direktivitätsfaktor Q 12,6 / Direktivitätsindex 11 dB |
| Anzahl Verstärkerkanäle | 2 |
| Verstärkerklasse | Class D |
| Netzteiltechnologie | Schaltnetzteil |
| Ausgangsleistung je Kanal/Impedanz | LF: 2500 W / HF: 500 W |
| Gesamtleistung | 3000 W |
| Bittiefe | 24 Bit |
| Samplingrate | 48 kHz |
| DSP-Typ | 64-Bit-Signalverarbeitung |
| Equalizer | Parametrischer Equalizer |
| Filter / Frequenzweiche | Integrierte Frequenzweiche und Filter |
| FIR-Filter | Ja |
| Delay | Einstellbar |
| Delaybereich | 294 ms / 100 m |
| Limiter | Integriert |
| Phasenumkehr | Einstellbar |
| Mute-Funktion | Ja |
| Anzahl analoge Audioeingänge | 1 |
| Anzahl digitale Audioeingänge | 1 |
| Anzahl Netzwerk-Audioeingänge | 1 |

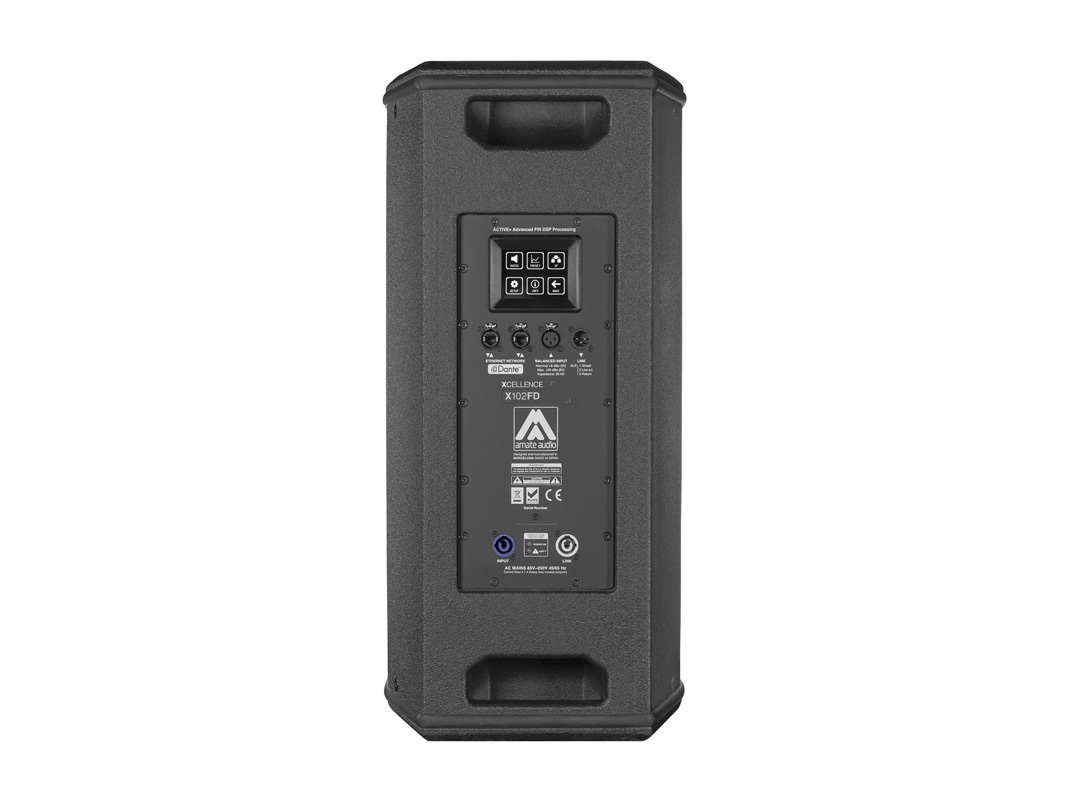

| Anschlussarten der Audioeingänge | XLR-3 Female / EtherCon RJ45 |
| Anschlussarten der Audioausgänge | XLR-3 Male Link / EtherCon RJ45 Link |
| Ethernet-Schnittstelle | 2 × EtherCon RJ45 mit internem Switch |
| Ethernet-Geschwindigkeit | 1 Gbit/s |
| Netzwerk-Audio-Protokolle | Dante |
| Netzwerksteuerung | Ethernet |
| Remote-Software | DSPStudio 4 |
| Unterstützte Betriebssysteme | Windows / macOS |

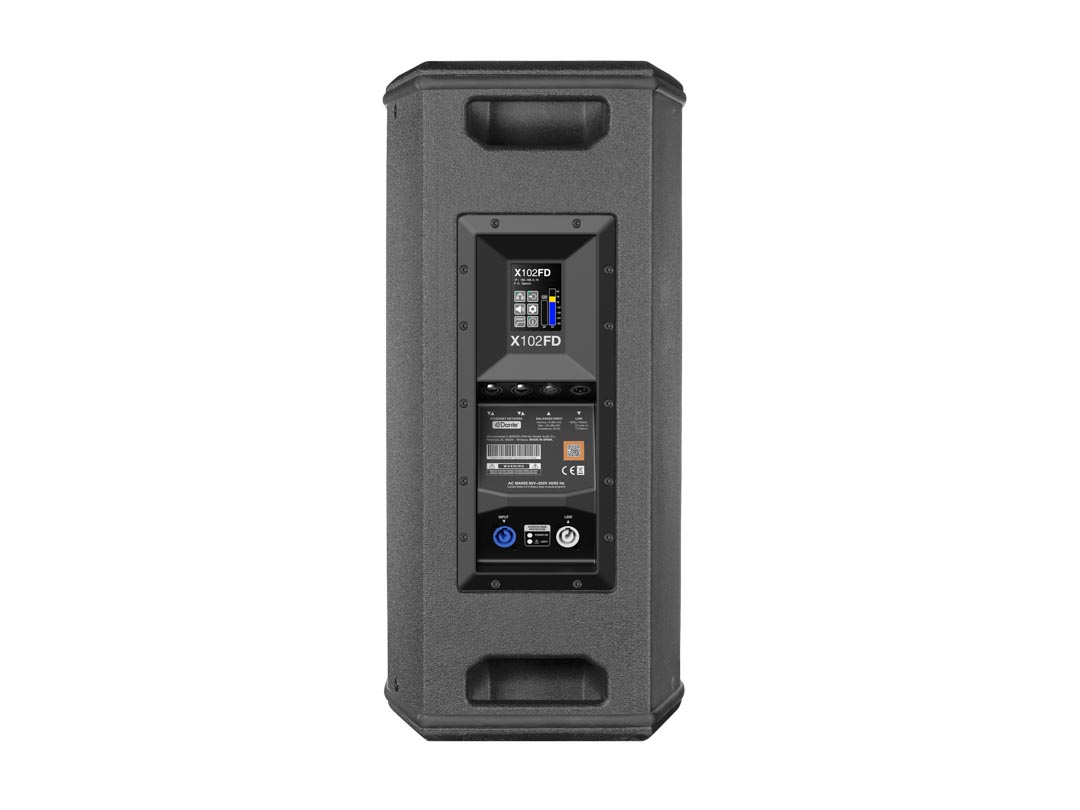

| Displaytyp | 3,5" TFT-Farb-Touchscreen |
| Angezeigte Informationen | Preset, IP-Adresse, Verstärkertemperatur und Eingangssignalpegel |
| Betriebsmodi | Analogeingang / Dante / automatische Eingangswahl / Betrieb / Standby / Auto-Eco |
| Nettogewicht | 28 kg |
| Versandgewicht (Shopwert) | 28,8 kg (Shopwert) |
Anwendungsgebiete – Amate Audio X102FD

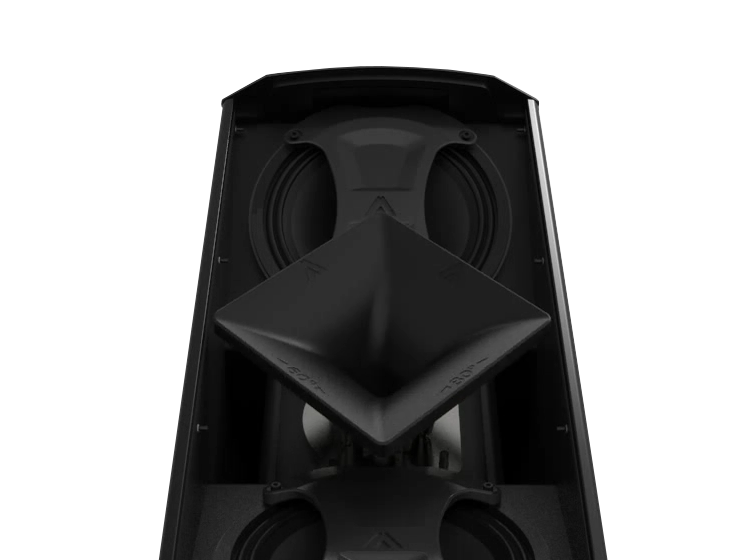

Der X102FD lässt sich in aktive Beschallungs- und Installationssysteme integrieren, wenn ein kompaktes Zwei-Wege-System mit analoger oder netzwerkbasierter Signalzuführung benötigt wird. Die drehbare Hornsektion unterstützt die vertikale und horizontale Ausrichtung mit 80° × 60° beziehungsweise 60° × 80° Abstrahlung. Für die mechanische Einbindung stehen M8-Riggingpunkte und eine 35-mm-Stativaufnahme zur Verfügung. Der symmetrische XLR-Eingang mit parallelem XLR-Link eignet sich für klassische Signalketten; Dante über die beiden intern geschalteten EtherCon-RJ45-Ports ermöglicht digitale Audioübertragung und die Einbindung in ein Ethernet-Netzwerk. Über den integrierten DSP können Presetwahl, Equalizer, Delay, Limiter, Gain und Mute verwaltet werden. DSPStudio 4 ergänzt die Bedienung um Fernsteuerung und Monitoring unter Windows und macOS, ohne daraus eine pauschale Systemkompatibilität abzuleiten.
Service zum Amate Audio X102FD
Zum X102FD bieten wir Beratung, Systemplanung, Unterstützung bei der Signalführung und bei der Zuordnung von Ein- und Ausgängen. Auf Basis der vorhandenen Funktionen unterstützen wir außerdem beim DSP-, Filter-, Delay-, Limiter- und Preset-Setup sowie bei der Netzwerk- und Softwareeinbindung, ohne eine Kompatibilitäts- oder Ergebniszusage zu geben.
| A/D D/A Auflösung: | 24 Bit |
|---|---|
| DSP-Auflösung: | 64 Bit |
| FIR-Filter: | Ja |
| I/O Varianten: | Dante, analog |
| LS Abstrahlung horizontal -: | 80° |
| LS Abstrahlung vertikal I: | 60° |
| LS Coaxial: | NEIN |
| LS Größe: | 1,4", 10" |
| Samplingrate: | 48 kHz |
| Sperrgut: | JA |
| System aktiv / passiv: | aktiv |
| Verstärkerklasse: | Class-D |
| Verstärkerleistung pro Kanal @ 4 Ohm: | 2.001 - 3.000 Watt |
| interner DSP: | Ja |
