PAW 46 von Visaton
| Anzahl | Stückpreis |
|---|---|
| Ab 1 |
324,00 €*
|
| Ab 3 |
321,00 €*
|
| Ab 5 |
318,00 €*
|
| Ab 7 |
316,00 €*
|
Versandfertig in 2 Arbeitstagen, Lieferzeit 2-5 Arbeitstage

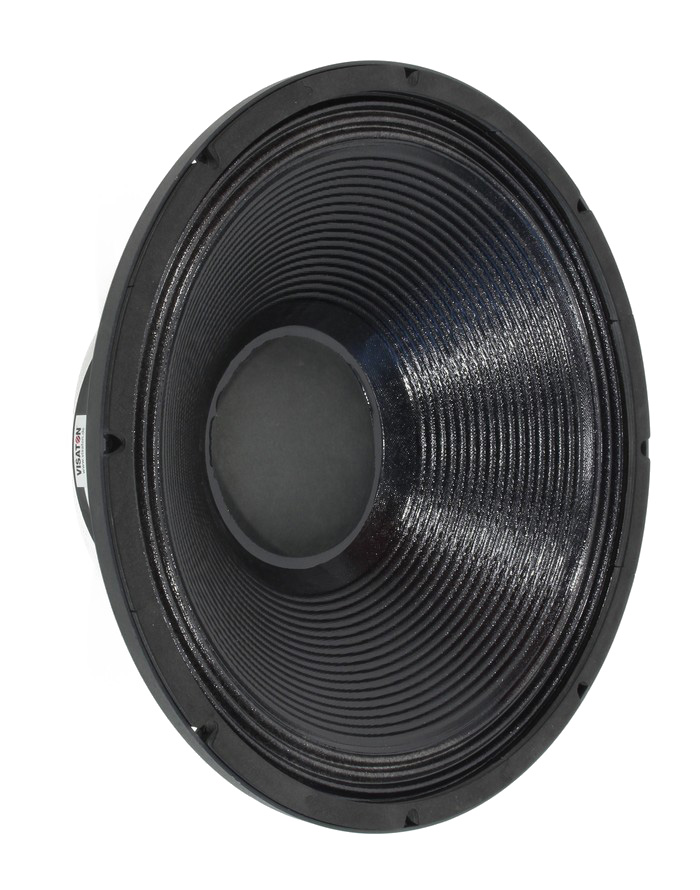

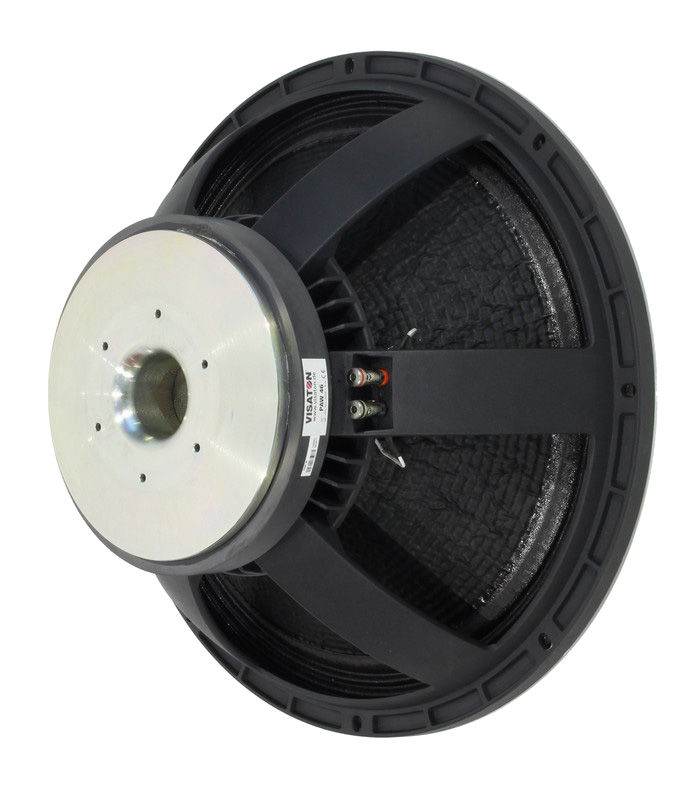

Der PAW 46 von Visaton ist ein 46-cm-Tieftöner für PA-Systeme, ausgelegt auf robuste Dauerlasten und saubere Auslenkung. Die Konstruktion kombiniert Druckgusskorb, verstärkte Papiermembran und eine 100 mm Schwingspule auf Til-Träger. Ein zusätzlich belüfteter Luftspalt mit sechs Bohrungen sowie eine 55 mm Polkernbohrung verbessern die Kühlung. Die M-förmig gefaltete Textilsicke, Nomex-Zentrierspinne und eine EVA-Dichtung sichern mechanische Führung und Dichtigkeit. Technisch liefert der Treiber 700 W Nennbelastbarkeit bei 8 Ω, 93 dB (2,83 V/1 m) und eine Resonanzfrequenz von 29 Hz. Der lineare Hub beträgt ±4,9 mm, xmech ±10 mm. Mit 1210 cm² Membranfläche, 23,6 Tm Antriebsfaktor und 1,5 mH Schwingspuleninduktivität eignet sich der PAW 46 für gehobene Pegel in subwoofer-tauglichen Anwendungen. Praktische Werte: Schallwandöffnung 422 mm, Nettogewicht 11,5 kg; empfohlen werden u. a. 120 l geschlossen (fc 56 Hz, QTC 0,71) sowie 150 l/273 l Bassreflex mit fb 37 Hz/30 Hz.
JETZT – originale Recone-Kits von Visaton sowie unser Recone-Service – nur hier!
Technische Daten – Visaton PAW 46
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| LF Größe (Zoll) | 18" |
| LF Nennimpedanz | 8 Ω |
| LF AES/Programm | 700 W / 1000 W |
| LF Empfindlichkeit | 93 dB (2,83 V/1 m) |
| LF Frequenzbereich | fu–3200 Hz |
| LF Magnetmaterial | Ferrit |
| LF Schwingspule Ø | 100 mm |
| LF Membranmaterial | verstärkte Papiermembran |
| LF Re | 6,1 Ω |
| LF Fs | 29 Hz |
| LF Le | 1,5 mH |
| Qes | 0,38 |
| Qms | 8,97 |
| Qts | 0,36 |
| Vas | 325 l |
| Mms | 186 g |
| Bl | 23,6 Tm |
| Sd | 1210 cm² |
| Xmax | ±4,9 mm |
| LF Wicklungshöhe | 21,8 mm |
| Obere Polplattenhöhe | 12 mm |
| Empf. Gehäusevolumen | 120 l geschlossen; 150 l / 273 l Bassreflex |
| Empf. Tuning (Hz) | 37 (150 l); 30 (273 l) |
| Gewicht netto | 11,5 kg |
| Einbau Ø | 422 mm |
| Einbautiefe | 187 mm |
| Versandgewicht | 12,3 kg |
| EAN | - |
| CB Vb(l) @ Fc = 200Hz * | 7,0 l |
| CB Vb(l) @ Fc = 100Hz * | 29,8 l |
| CB Vb(l) @ Fc = 80Hz * | 49,2 l |
| CB Vb(l) @ Fc = 60Hz * | 99,1 l |
| CB Vb(l) @ Fc = 40Hz * | 360,1 l |
| CB Vb(l) @ Qtc = 0,5 * | 349,8 l |
* Um einen Überblick über das benötigte Volumen des Treibers in einer Closed Box zu erhalten, haben wir, zusätzlich zu den TSP und Herstellerempfehlungen, unterschiedliche Werte für eine unbedämpfte Box errechnet. So steht beispielsweise CB Vb(l) @ Fc = 60 Hz für das unbedämpfte Volumen einer Closed Box um eine Resonanzfrequenz (fc) von 60 Hz zu erreichen. Weiterhin wird das Volumen für einen Qtc von 0,5 angegeben.
Anwendungsgebiete – Visaton PAW 46
Für den Einsatz in PA-Subwoofern spielt der Tieftöner seine Stärken in belastbaren Bassreflex-Gehäusen aus. Im 150-Liter-Setup mit 37 Hz Tuning entsteht eine praxisgerechte Mischung aus Tiefgang, Wirkungsgrad und Portströmung, während 273 l bei 30 Hz auf größere Bühnen oder kinonahe Anwendungen zielen. Geschlossen mit 120 l ergibt sich ein kontrolliertes Verhalten mit fc 56 Hz und QTC 0,71 – sinnvoll für kompaktere Kisten, die aktiv entzerrt werden. Mit 100 mm Spule, belüftetem Luftspalt und Ferritmagnet ist der Treiber für hohe Dauerlasten in Touring-Subs, Installationen, Club-Bässen und Bass-Erweiterungen von 12"/15"-Tops ausgelegt. Der PAW 46 passt in Systeme, die auf zuverlässige Mechanik, planbare Parameter und einfache Integration setzen.
Downloads und Service – Visaton PAW 46
Wir unterstützen dich von der Auswahl bis zur Inbetriebnahme: Beratung zu Gehäusevolumen und Tuning, Berechnung, Bau und Dämpfung, sowie Systemabstimmung inklusive DSP-Vorschlägen. Auf Wunsch erstellen wir Presets und Empfehlungen für Controller-Limiter. Dazu liefern wir originale Recone-Kits oder übernehmen den fachgerechten Austausch in der Werkstatt – inklusive Messkontrolle. Der PAW 46 wird so sicher eingebunden und bleibt langfristig wartbar.
| Coaxial: | NEIN |
|---|---|
| Größe: | 18" |
| Magnet: | Ferrit |
| Sperrgut: | NEIN |
| TSP Qts: | 0,351 - 0,40 |
| TSP X-MAX (mm): | 0,1 - 5,0 mm |
