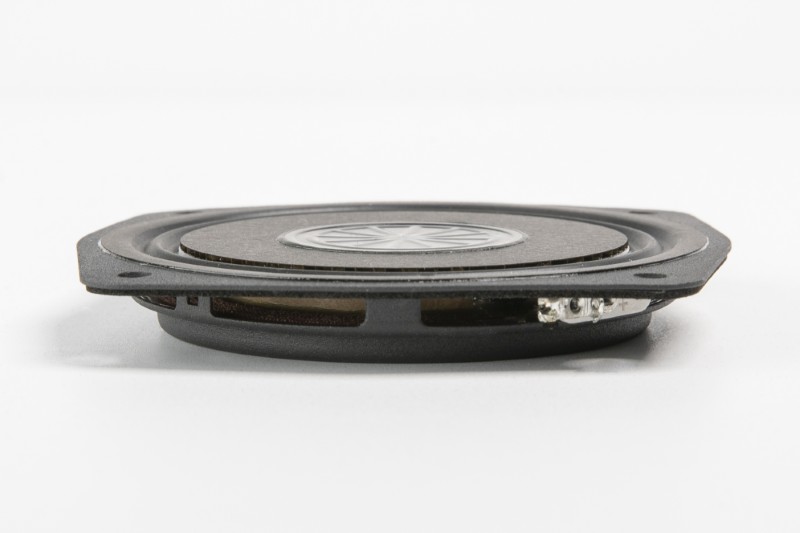

Der Twiggy35 ist ein Tieftöner von RedCatt und wurde für besonders flache Einbausituationen entwickelt. Das 3,5"-Chassis arbeitet mit 8 Ω Nennimpedanz, 10 W AES und 20 W Programmleistung. Der Wirkungsgrad beträgt 83,00 dB; die 33-mm-Schwingspule sitzt auf einem Aluminiumträger, während eine Paper-Honey-Comb-Membran und ein Neodymium-Magnetsystem zum Einsatz kommen. Mit 10,15 mm Einbautiefe eignet sich das Chassis für schmale Beschallungs- und Array-Konzepte sowie für kompakte HiFi- und DIY-Lautsprecher. Auch bei begrenztem Bauraum in Soundbars, Konferenzsystemen oder Fahrzeugeinbauten lässt sich der Twiggy35 platzsparend integrieren.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt Twiggy35
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 3,5" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 10 W |
| Belastbarkeit Programm (W) | 20 W |
| Wirkungsgrad 1W/1m (dB) | 83,00 dB |
| Schwingspulendurchmesser (mm) | 33 mm |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper Honey Comb |
| Technologie | Twiggy suspension geometry |
| Einbaudurchmesser (mm) | 77,00 mm |
| Lochkreisdurchmesser (mm) | 94,00 mm |
| Einbautiefe (mm) | 10,15 mm |
| Empfohlenes Gehäusevolumen (l) | 0,05 l |
| Hersteller Artikelnummer | DR-4-007-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 7,30 Ω |
| Schwingspuleninduktivität Le (mH) | 0,190 mH |
| Resonanzfrequenz Fs (Hz) | 145,00 Hz |
| Qms | 4,38 |
| Qes | 1,750 |
| Qts | 1,250 |
| Vas (l) | 0,60 l |
| Sd (cm²) | 36,32 cm² |
| Xmax (mm) | 0,25 mm |
| Mms (g) | 3,70 g |
| BxL (Tm) | 3,70 Tm |
| F_upper (Hz) * | 6195 Hz |
| F_lower (Hz) * | 80 Hz |
F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt Twiggy35
Der Twiggy35 ist für Anwendungen vorgesehen, bei denen nur sehr wenig Einbautiefe zur Verfügung steht. Im Beschallungsbereich eignet sich das Chassis für Soundbar-Arrays sowie Decken- und Aufbaulautsprecher in verteilten Audiosystemen. Für HiFi- und DIY-Projekte sind kompakte Lautsprechergehäuse, TV- und Desktop-Lösungen sowie schmale Mehrwege-Konstruktionen naheliegende Einsatzfelder. Die Einbautiefe von 10,15 mm unterstützt außerdem die Integration in Konferenz- und Videokonferenzsysteme. Weitere vorgesehene Anwendungen sind Fahrzeugeinbauten in Türverkleidungen, A-Säulen, Kopfstützen und Dachhimmeln, wenn die Systemabstimmung auf das jeweilige Gehäuse abgestimmt wird.
Service zum RedCatt Twiggy35
Zum Twiggy35 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Dazu gehören auch Unterstützung bei DSP-/Weichen-Setups, Presets, Empfehlungen, Bauplänen und Bausets sowie Recone-Kits und unser Recone-Service.
| LS Chassis-Typ: | Tieftöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 75 - 84 / warmer, fetter Subwoofer von 30 - max. 80 Hz (weniger Details) |
| LS F_upper (Hz): | 5.000,000 - 7.499,999 Hz |
| LS Fs: | 100,000 - 149,999 Hz |
| LS Größe: | 4" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Neodym |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 1,000 - 4,000 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 1,000 - 4,000 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
