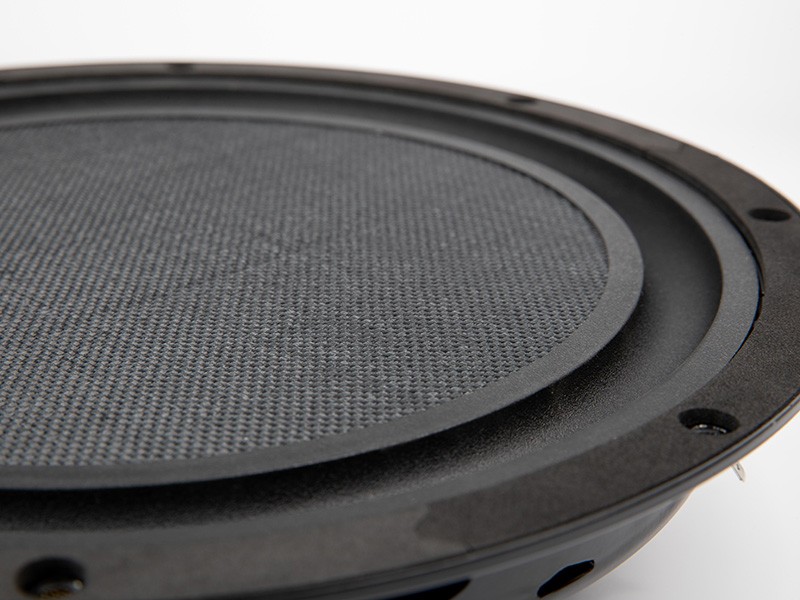

Mit dem Twiggy12 bietet RedCatt einen Subwoofer, der für flache Einbausituationen mit wenig Tiefe ausgelegt ist. Das 12-Zoll-Chassis arbeitet mit 4 Ω Nennimpedanz und ist mit 200 W AES sowie 400 W Programm belastbar. Der Wirkungsgrad liegt bei 84,2 dB, die Resonanzfrequenz bei 30 Hz. Eine 76-mm-Schwingspule und die Wabenmembran aus glasfaserverstärktem Material gehören zum Aufbau; die Einbautiefe beträgt 73,7 mm. Mit seiner flachen Bauform eignet sich das Chassis für kompakte Basslösungen im HiFi- und DIY-Lautsprecherbau sowie für Einbauten unter Fahrzeugsitzen, in Wandkonstruktionen oder unter Möbeln. Der Twiggy12 lässt sich damit dort einsetzen, wo wenig Bautiefe zur Verfügung steht.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt Twiggy12
| Technische Daten | Wert |
|---|---|
| Kategorie | Subwoofer |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 4 Ω |
| Belastbarkeit AES (W) | 200 W |
| Belastbarkeit Programm (W) | 400 W |
| Wirkungsgrad 1W/1m (dB) | 84,2 dB |
| Frequenzbereich (Hz) | 60–100 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | GF Honey Comb |

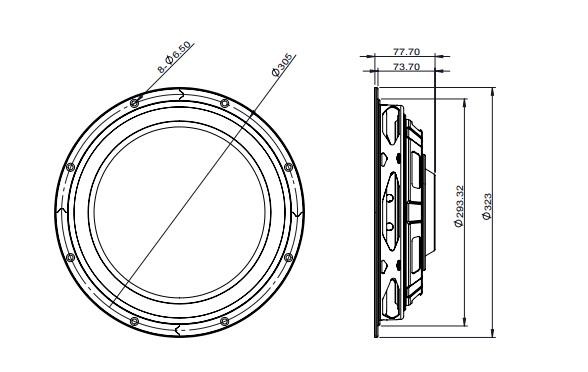

| Außendurchmesser (mm) | 323 mm |
| Einbaudurchmesser (mm) | 293,5 mm |
| Lochkreisdurchmesser (mm) | 305 mm |

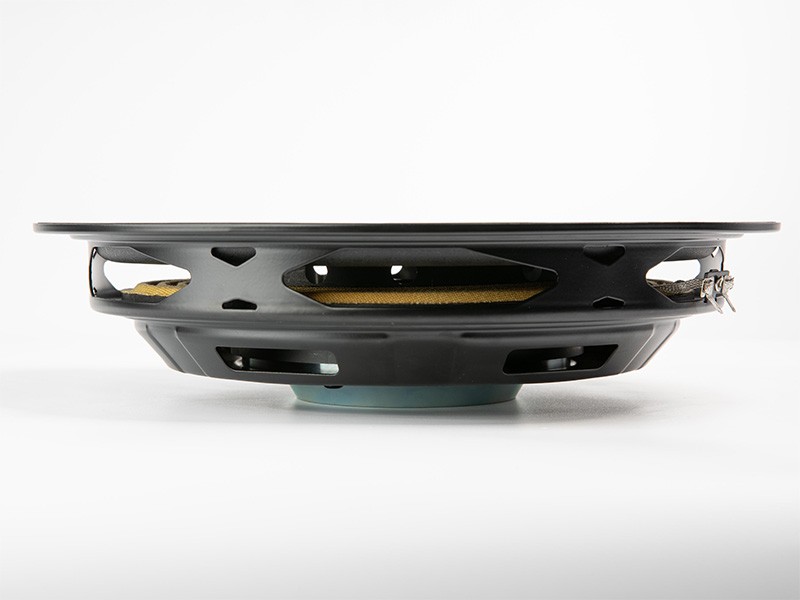

| Einbautiefe (mm) | 73,7 mm |
| Empfohlenes Gehäusevolumen (l) | 20 l / 25 l / 30 l |
| Empfohlene Abstimmfrequenz (Hz) | 34 Hz / 32 Hz / 28 Hz |
| Nettogewicht (kg) | 5,1 kg |
| Versandgewicht (kg) | 5,9 kg (Shopwert) |
| Hersteller Artikelnummer | DR-12-047-4R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 3,6 Ω |
| Schwingspuleninduktivität Le (mH) | 1 mH |
| Resonanzfrequenz Fs (Hz) | 30 Hz |
| Qms | 16 |
| Qes | 1,16 |
| Qts | 1,08 |
| Vas (l) | 59,8 l |
| Sd (cm²) | 506,7 cm² |
| Xmax (mm) | 9,25 mm |
| Mms (g) | 160,7 g |
| BxL (Tm) | 9,9 Tm |
| CB Vb (l) @ Fc = 90 Hz * | 7,5 l |
| CB Vb (l) @ Fc = 70 Hz * | 13,5 l |
| CB Vb (l) @ Fc = 50 Hz * | 33,6 l |
| F_upper (Hz) * | 599 Hz |
| F_lower (Hz) * | 26 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt Twiggy12
Der Twiggy12 ist für kompakte Tieftonlösungen vorgesehen, bei denen eine geringe Einbautiefe entscheidend ist. Geeignete Einsatzfelder sind HiFi-Subwoofer, Heimkino-Systeme, Wandeinbauten sowie Anwendungen unter Fahrzeugsitzen oder Möbeln. Für Bassreflexgehäuse sind drei Abstimmungen vorgesehen: 20 l bei 34 Hz, 25 l bei 32 Hz und 30 l bei 28 Hz. Damit lässt sich das Chassis je nach gewünschtem Aufbau in unterschiedlich große Gehäuse integrieren. Die Kombination aus 12 Zoll Nenndurchmesser, 73,7 mm Einbautiefe und 4 Ω Nennimpedanz unterstützt besonders platzsparende DIY-Konzepte und die Integration in vorhandene Basssysteme, ohne eine konkrete Systemkompatibilität vorauszusetzen.
Service zum RedCatt Twiggy12
Zum Twiggy12 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Auch bei DSP-Setups, Presets und Empfehlungen für HiFi- oder DIY-Basslösungen unterstützen wir. Für Reparaturen können zudem ein originales Recone-Kit sowie unser Recone-Service berücksichtigt werden.
| LS Chassis-Typ: | Subwoofer |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 30,000 - 34,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 150,00 - 174,99 g |
| LS Qes: | 1,000 - 4,000 |
| LS Qms: | 15,000 - 19,999 |
| LS Qts: | 1,000 - 4,000 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
