Boxentragegriff rund. Stabile Ausführung. Tragegriff bestehend aus zwei
Teilen. Montageplatte und Griff aus sehr stabilem Kunststoff
Typ:Boxentragegriff
Farbe:schwarz
Lochausschnitt:ca. 150 mm
Einbautiefe:ca. 55 mm
Maße:ca. 190 x 65 mm
Boxentragegriff aus Metall. Sehr stabile Ausführung zum Tragen von schweren Boxen
Typ:Boxentragegriff
Material:Metall
Farbe:schwarz
Lochausschnitt:170 x 115 mm
Einbautiefe:ca. 55 mm
Maße:220 x 160 mm
Aluminium-Geräte-Füsse midi 4er-Set
4er-Set gedrehte Gerätefüsse Aluminium für den gehobenen Anspruch. Inkl. je 1 Gummidämpfer für die Auflageseite.
Technische Daten:
Durchmesser:
Ø29,4 mm
Höhe ohne Gummierung:
10 mm
Höhe mit Gummierung ca.:
11,5 mm
Mittelbohrung:
Ø4,5 mm
Lieferung:
1 Set = 4 Stück
Aluminium-Geräte-Füsse midi 4er-Set
4er-Set gedrehte Gerätefüsse Aluminium für den gehobenen Anspruch. Inkl. je 1 Gummidämpfer für die Auflageseite.
Technische Daten:
Durchmesser:
Ø29,4 mm
Höhe ohne Gummierung:
10 mm
Höhe mit Gummierung ca.:
11,5 mm
Mittelbohrung:
Ø4,5 mm
Lieferung:
1 Set = 4 Stück
Sub-Watt Geräte- und Boxenfüße 4er Set
Noisekiller. Damit werden alle HiFi-Komponenten gegen
niederfrequente Schwingungen entkoppelt. Besonders Boxen. Resonanzen und
Rückkopplungen werden durch die Spitzenauflage der Absorber vernichtet.
Set bestehend aus 4 Entkopplern.
Technische Daten:
Durchmesser:
Ø20 mm
Höhe (verstellbar) ca.:
30 - 33 mm
Mittelbohrung:
Ø4,3 mm
Gewicht: ca.:
176 g/Set.
Farbe:
schwarz
Lieferung:
1 Set = 4 Stück
Sub-Watt Geräte- und Boxenfüße 4er Set
Noisekiller. Damit werden alle HiFi-Komponenten gegen
niederfrequente Schwingungen entkoppelt. Besonders Boxen. Resonanzen und
Rückkopplungen werden durch die Spitzenauflage der Absorber vernichtet.
Set bestehend aus 4 Entkopplern.
Technische Daten:
Durchmesser:
Ø20 mm
Höhe (verstellbar) ca.:
30 - 33 mm
Mittelbohrung:
Ø4,3 mm
Gewicht: ca.:
176 g/Set.
Farbe:
chrom/silber
Lieferung:
1 Set = 4 Stück
Hi-Fi Bespannstoff
Feinmaschiger Lautsprecher-Bespannstoff von Dynavox mit sehr guter
Schalldurchlässigkeit. Stoff ist geeignet zum Aufbügeln von Emblemen.
Technische Daten:
Material:
Polyester
Maße:
150 x 75 cm
Farbe:
flanellgrau
Hi-Fi Bespannstoff
Feinmaschiger Lautsprecher-Bespannstoff von Dynavox mit sehr guter
Schalldurchlässigkeit. Stoff ist geeignet zum Aufbügeln von Emblemen.
Technische Daten:
Material:
Polyester
Maße:
150 x 75 cm
Farbe:
schwarz
High-End Anschlussterminal
Lautsprecher Schraub-/Steckanschluss-Terminal. Große, stabile
Wannenausführung mit zwei transparent isolierten, vergoldeten
Schraubklemmen zum Anschluss von Bananensteckern oder Lautsprecherkabeln
bis 6 mm². Durch die isolierte Oberfläche
wird ein Optimum an Kontaktsicherheit geboten und durch die
Goldbeschichtung ein sehr geringer Übergangswiderstand erreicht.
Farblich kodiert (schwarz/rot und +/-). Lieferung in Blisterpackung
Technische Daten:
Breite:
125 mm
Höhe:
95 mm
Tiefe:
50 mm
Gewicht:
115 g
LS-Bi-Amping Schraub-/Steckanschluss-Terminal
Große, stabile Wannenausführung mit vier transparent isolierten,
vergoldeten Schraubklemmen zum Anschluss von Bananensteckern oder
Lautsprecherkabeln bis 6 mm² (inkl. 2 feste
Brücken). Steckbrückenfeld für Feinabstimmungen wie z.B. Raumkorrektur.
Durch die isolierte Oberfläche wird ein Optimum an Kontaktsicherheit
geboten und durch die Goldbeschichtung ein sehr geringer
Übergangswiderstand erreicht. Farblich kodiert (schwarz/rot, HF/LF und
+/-). Lieferung in Blisterverpackung.
Technische Daten:
Breite:
130 mm
Höhe:
150 mm
Tiefe:
50 mm
Gewicht:
190 g
Sub-Watt-Absorber 4er-Set
Noisekiller. Damit werden alle HiFi-Komponenten gegen
niederfrequente Schwingungen entkoppelt. Besonders Boxen oder
Plattenspieler. Resonanzen und Rückkopplungen werden durch die
Spitzenauflage der Absorber vernichtet. Set bestehend aus 4 Entkoppler
mit 2-seitigem Filzkleber. Höhenverstellbar durch Feingewinde.
Handgedrehtes und blankpoliertes Rein-Messing.
Technische Daten:
Belastbarkeit:
86 kg/Set
Durchmesser:
Ø25 mm
Höhe verstellbar:
35 - 41 mm
Max. Traglast je Spike:
15 kg
Farbe:
chrom
Gewicht:
400 g/Set
Lieferung:
1 Set = 4 Stück
Sub-Watt-Absorber 4er-Set
Noisekiller. Damit werden alle HiFi-Komponenten gegen
niederfrequente Schwingungen entkoppelt. Besonders Boxen oder
Plattenspieler. Resonanzen und Rückkopplungen werden durch die
Spitzenauflage der Absorber vernichtet. Set bestehend aus 4 Entkoppler
mit 2-seitigem Filzkleber. Höhenverstellbar durch Feingewinde.
Handgedrehtes und blankpoliertes Rein-Messing.
Technische Daten:
Belastbarkeit:
86 kg/Set
Durchmesser:
Ø25 mm
Höhe verstellbar:
35 - 41 mm
Max. Traglast je Spike:
15 kg
Farbe:
schwarz
Gewicht:
400 g/Set
Lieferung:
1 Set = 4 Stück

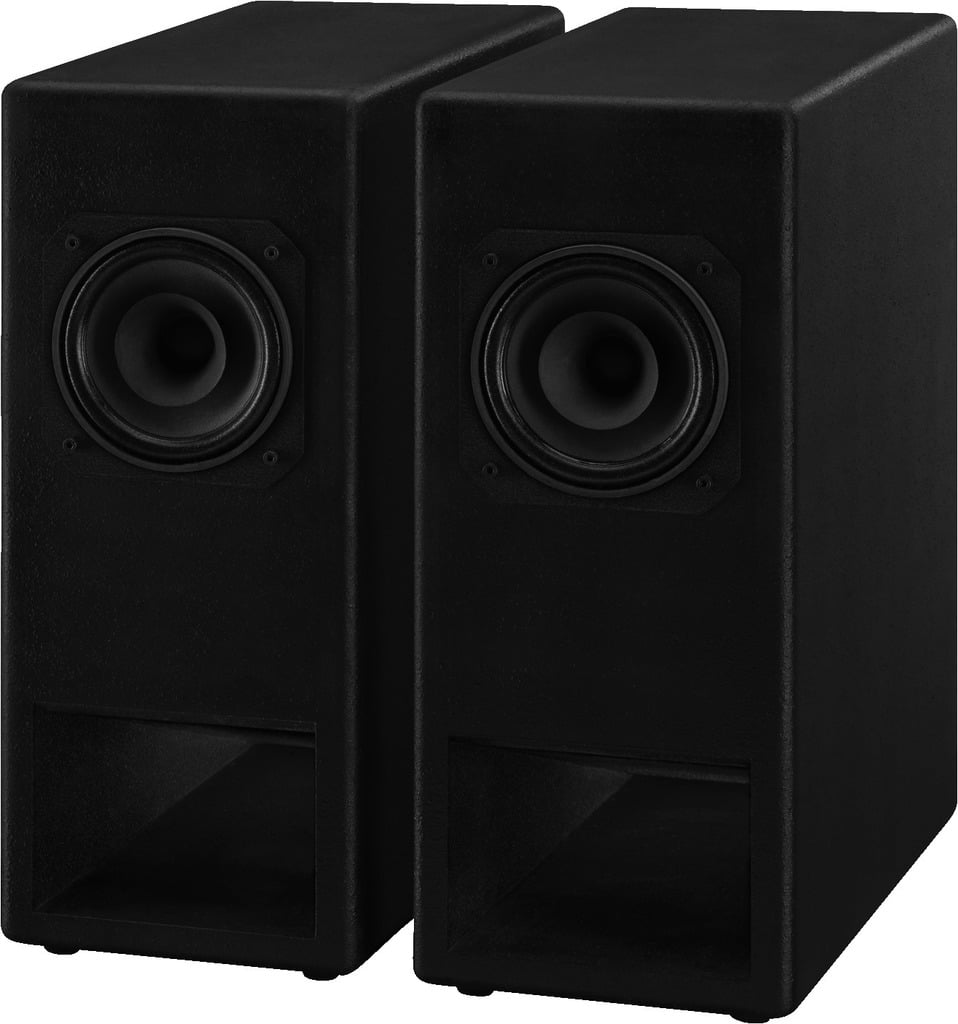

Lautsprecherboxen-Selbstbausatz CT-193
Bei dem Lautsprecherboxen-Selbstbausatz
CT-193 „Cheap Trick“ handelt es sich um ein hochwertiges Regalboxenpaar
nach dem Bassreflexprinzip Hornkehle. Zum Einsatz kommt hier der
bewährte Hi-Fi-Breitbandlautsprecher SPH-60X von MONACOR. Dieser
Fullrange-Treiber überzeugt durch eine unglaubliche Basswiedergabe,
einer großen Bandbreite (50-20000 Hz) und bietet damit ein Maximum an
Klang und Leistungsfähigkeit. Im optimal vorgefertigten
Selbstbausatz sind alle erforderlichen Bauteile sowie eine
Montageanleitung enthalten. Alles, was Sie benötigen, um die Komponenten
zusammenzufügen, ist ein Lötkolben, ein Schraubendreher und ein
Seitenschneider. Das verwendete Holz ist unbehandelt und kann individuell lackiert werden.DATENBLATT
Der Lieferumfang des Bausatzes CT-193:
4 x Seitenteil, 428 x 350 mm 4 x Deckel/Boden, 140 x 350 mm 2 x Rückwand, 140 x 390 mm 2 x Front, 140 x 296 mm (eine Kante 17°) 2 x Reflexkanal, 140 x 300 mm (beide Kanten 17°) 2 x Hi-Fi-Breitbandlautsprecher SPH-60X, 30 W, 8 Ω 2 x Lautsprecherspule LSIP-100, 1,0 mH 2 x Lautsprecher-Kondensator MKTA-68, 6,8 µF, 250 V 2 x Hochlastwiderstand LSR-100/20, 10 Ω, 20 W 2 x Lautsprecher-Schraubanschluss ST-960GM 2 x Beutel Dämmwatte 2 x LS-Schaumdichtstreifen à 1,5 m aus MDM-5 2 x Streifen Noppenschaumstoff 2 x Lautsprecherkabel Holzleim, Befestigungsschrauben, Montageanleitung
Art
Selbstbausatz
Einsatzzweck
Bassreflex-Regalbox
Bestandteile
4 x Seitenteil, 428 x 350 mm4 x Deckel/Boden, 140 x 350 mm2 x Rückwand, 140 x 390 mm2 x Front, 140 x 296 mm (eine Kante 17°)2 x Reflexkanal, 140 x 300 mm (beide Kanten 17°)2 x Hi-Fi-Breitbandlautsprecher SPH-60X, 30 W, 8 Ω2 x Lautsprecherspule LSIP-100, 1,0 mH2 x Lautsprecher-Kondensator MKTA-68, 6,8 µF, 250 V2 x Hochlastwiderstand LSR-100/20, 10 Ω, 20 W2 x Lautsprecher-Schraubanschluss ST-960GM2 x Beutel Dämmwatte2 x LS-Schaumdichtstreifen à 1,5 m aus MDM-52 x Streifen Noppenschaumstoff 2 x LautsprecherkabelHolzleim, Befestigungsschrauben, Montageanleitung
Gewicht
15,4 kg
Art
Selbstbausatz
Typ
Bassreflex-Regalbox
Farbe
Buche
Material
Holz (MDF)
Zul. Einsatztemperatur
0-40 °C
Abmessungen
178 x 428 x 350 mm
Gewicht
12 kg
Anschlüsse
LS-Anschluss
Verpackungseinheit
2
Verpackungsmaße (B x H x L)
0,5 x 0,32 x 0,41 m
Bruttogewicht
18,9 kg
Nettogewicht
17,35 kg
Ein offenes Geheimnis ...
Mit dem Lautsprecher KATANA-M1 beeindrucken
Sie in Ihrem heimischen Wohnzimmer mit Klang und Design. Das attraktive
Selbstbauset überzeugt durch das außergewöhnliche Open-Baffle-Prinzip.
Der Bausatz ist in seiner Konfiguration das Ergebnis der umfangreichen,
praxisnahen Erfahrung unserer MONACOR-Akustik-Entwickler. Im optimal
vorgefertigten Selbstbausatz sind alle erforderlichen Bauteile sowie
eine Montageanleitung enthalten. Alles, was Sie benötigen, um die
Komponenten zusammenzufügen, ist ein Lötkolben, ein Schraubendreher und
ein Seitenschneider. Aufgrund der nach hinten offenen Bauweise wird
ein realistisches und überzeugend räumliches Klangbild erreicht. Die
Größe der Schallwand sowie die Auswahl der Chassis sind optimal auf den
Einsatzbereich angepasst. Das verwendete Holz ist unbehandelt und kann
individuell lackiert werden. Das Bewusstsein, ein so tolles
Klangerlebnis mit den eigenen Händen erschaffen zu haben - unbezahlbar!
Der Lieferumfang des Bausatzes KATANA-M1:
1 x Schallwand (Buche, 20-mm-Multiplex) 1 x Bodensockel 2 x Seitenteil 1 x Hi-Fi-Breitbandlautsprecher SPX-31M, 20 W, 8 Ω 1 x LS-Polklemmen-Paar BP-500G 2 x Hi-Fi-Tiefmitteltöner SPM-205/8, 70 W, 8 Ω 1 x MKT-Folienkondensator MKTA-220, 22 µF, 250 V 1 x Trafokernspule LSI-56T, 5,6 mH 3 Meter Lautsprecherkabel SPC-115CA 4 Gummifüße (aus dem Satz HF-10) Holzleim, Lötzinn, Befestigungsschrauben, MontageanleitungDATENBLATT
„Angetrieben von einem revidierten
Revox A 40 Röhrenverstärker (und 90 cm Abstand zur Wand eingehalten)
hieß der akkustische Jungfernflug: Art of Noise: Paranoimia. Um es mit
einem Wort zu sagen: unglaublich! Die Schallwände überraschen mit einem
hochauflösenden, transparenten Klang und der Bass ist ein Traum. Stimme
voll zu: Tiefe Tönen werden sauber hörbar.” Frank Imbescheid, Kunde
„Das ist ein Brett mit ein paar
Lautsprechern drin. Sonst nix. Ich bin immer wieder fassungslos, was man
mit so einer simplen Konstruktion im Bass „anrichten“ kann. Die
Katana-M1 macht da keine Ausnahme, ganz im Gegenteil. Richtig
positioniert, ist dies der schlagende Beweis dafür, dass das beste
Bassgehäuse kein Gehäuse ist. Es spielt unten herum nämlich extrem
farbig, variabel, authentisch und mit erstaunlichem Tiefgang.“ Holger Barske Klang+Ton 3/2021
„Also ich bin ja wirklich überrascht,
wie ein Lautsprecher dann doch auf einmal ganz anders und sehr sehr
viel räumlicher klingen kann. ... und man hört in der Musik, egal was es
für Musik ist, wirklich Stereoeffekte viel viel intensiver. Und man
hört auch wie von der Musik was vom rechten Lautsprecher zum linken und
hin und her wandert, das hört man viel intensiver, als hätte man einen
ganz anderen Verstärker da stehen oder ob eine viel bessere
Kanaltrennung auf einmal vorhanden wäre. Ich hab mal ein YouTube Video
über eine offene Schallwand gesehen, da hatte der Erbauer Tränen in den
Augen als er die zum ersten Mal gehört hat und ja, ich kann das
verstehen. Das ist schon richtig genial. Als die Lautsprecher dann
eingespielt waren habe ich mich mal eine Stunde hingesetzt und Notizen
gemacht, um zu erklären, was hier klanglich für ein Spektakel abgeht und
ich kann es immer noch nicht richtig erklären - einfach genial!“VIDEO
