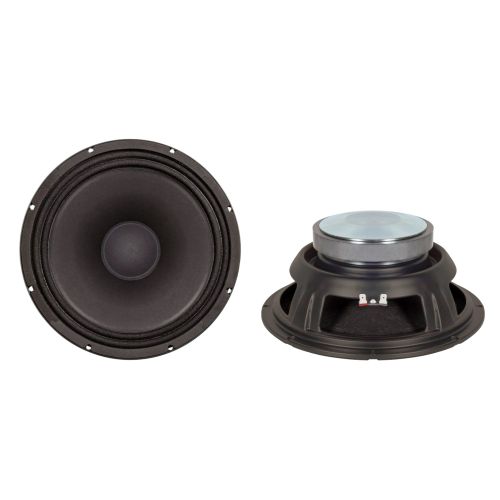

Der PWA10.50 von Ciare ist ein 10-Zoll-LF-Treiber für robuste Beschallungslösungen in kompakten Bassreflex-Gehäusen. Die Konstruktion setzt auf einen Ferrit-Magneten, eine 50-mm-Schwingspule mit Aluminiumwicklung auf Glasfaser-Former sowie 15 mm Wicklungslänge und 7 mm Luftspalt für kontrollierte Auslenkung. Der Nennbetrieb nach AES liegt bei 250 W, das Programmhandling bei 500 W; die Empfindlichkeit beträgt 96,5 dB (2,83 V/1 m) bei einem Frequenzbereich von 50–2000 Hz. Der Stahlkorb, die wasserabweisend behandelte Papiermembran mit M-Roll-Sicke und Fast-On-Anschlüsse sind praxisgerecht ausgelegt. Der PWA10.50 bietet mit 5,8 mm Xmax, 39,9 l Vas und EBP 127 eine stimmige Basis für ventiliertes Laden; empfohlen sind 20–50 l Bassreflex.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PWA10.50
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| LF Größe (Zoll) | 10″ |
| LF Nennimpedanz | 8 Ω |
| LF AES/Programm | 250 W / 500 W |
| LF Empfindlichkeit | 96,5 dB (2,83 V/1 m) |

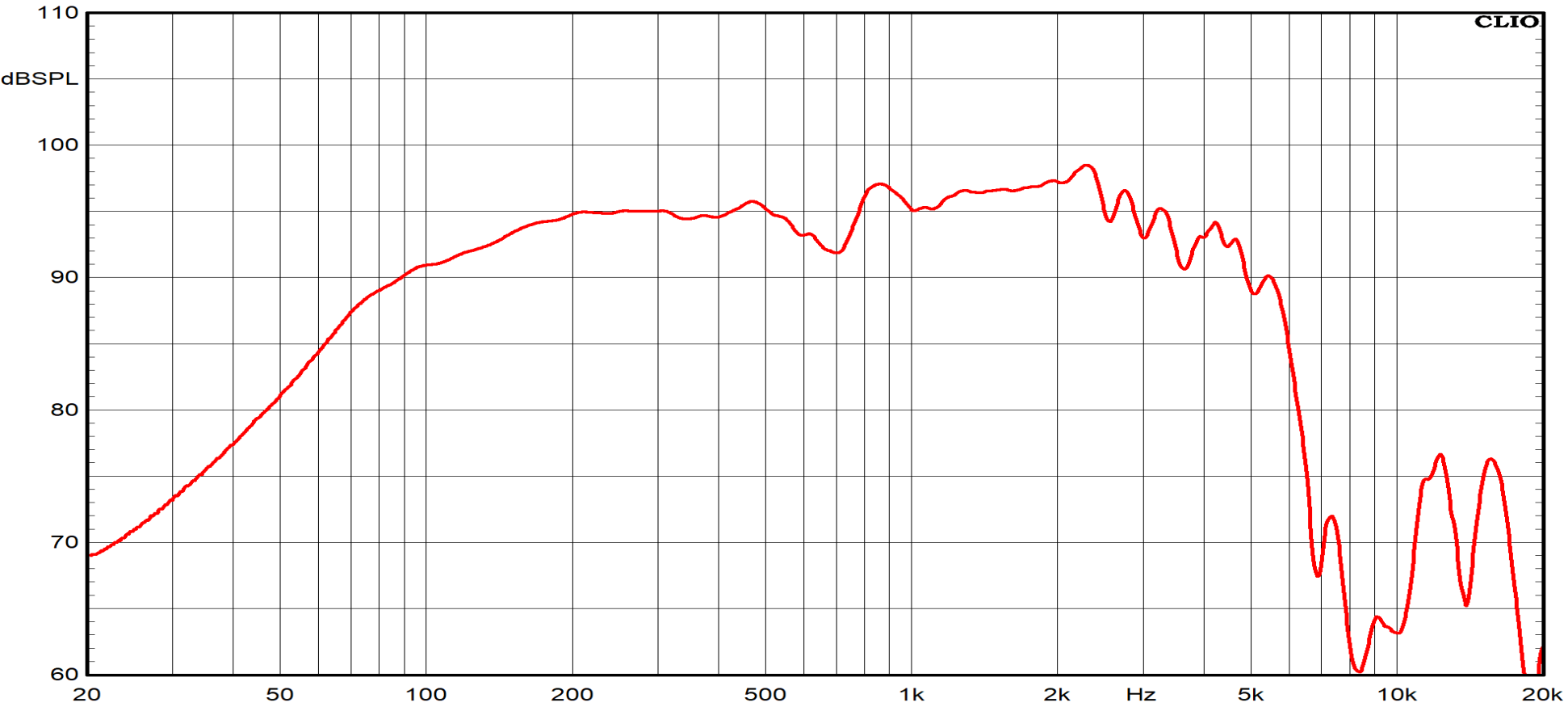

| LF Frequenzbereich | 50 Hz–2000 Hz |
| LF Magnetmaterial | Ferrit |
| LF Schwingspule Ø | 50 mm (2 in) |
| LF Membranmaterial | behandeltes Papier – wasserabweisend |
| LF Minimumimpedanz | 5,9 Ω |
| LF Re | 5,0 Ω |
| LF Fs | 57 Hz |
| LF Le | 0,66 mH |
| Qes | 0,45 |
| Qms | 3,74 |
| Qts | 0,40 |
| Vas | 39,9 l |
| Mms | 32 g |
| Bl | 11,4 Tm |
| EBP | 127 Hz |
| Sd | 346,4 cm² |
| Xmax | 5,8 mm |
| LF Wicklungshöhe | 15 mm |
| LF Luftspalthöhe | 7 mm |
| η₀ | 1,64 % |
| Empf. Gehäusevolumen | 20–50 l |
| LF Gesamt Ø | 257 mm |
| Einbau Ø | 233 mm |
| Lochkreis Ø | 245 mm |
| Einbautiefe | 109 mm |
| Versandgewicht | 4,3 kg |
| CB Vb(l) @ Fc = 200Hz * | 3,5 l |
| CB Vb(l) @ Fc = 100Hz * | 19,2 l |
| CB Vb(l) @ Fc = 80Hz * | 41,1 l |
| CB Vb(l) @ Fc = 60Hz * | 369,3 l |
| CB Vb(l) @ Fc = 40Hz * | nicht möglich |
| CB Vb(l) @ Qtc = 0,5 * | 70,9 l |
* Um einen Überblick über das benötigte Volumen des Treibers in einer Closed Box zu erhalten, haben wir, zusätzlich zu den TSP und Herstellerempfehlungen, unterschiedliche Werte für eine unbedämpfte Box errechnet. So steht beispielsweise CB Vb(l) @ Fc = 60 Hz für das unbedämpfte Volumen einer Closed Box um eine Resonanzfrequenz (fc) von 60 Hz zu erreichen. Weiterhin wird das Volumen für einen Qtc von 0,5 angegeben.
Anwendungsgebiete – Ciare PWA10.50
Der 10-Zoll-Treiber eignet sich für kompakte Zwei-Wege-Topteile, Monitorlautsprecher und Festinstallationen, die eine belastbare, breitbandige LF-Basis verlangen. In Bassreflex-Gehäusen zwischen 20 und 50 l spielt er effizient, mit gut nutzbarem Arbeitsbereich bis 2 kHz, sodass eine saubere Übergabe an gängige Hochtonsysteme möglich ist. Die Kombination aus 96,5 dB Empfindlichkeit, 250 W AES/500 W Programm und 5,8 mm Xmax liefert solide Pegelreserven bei moderaten Auslenkungen. Die wasserabweisend behandelte Papiermembran und der Stahlkorb unterstützen langlebigen Betrieb, Fast-On-Anschlüsse sorgen für zügige Integration. Damit adressiert der PWA10.50 Tour-Setups, Proberäume, Rental-Parks und Installer gleichermaßen.
Downloads und Service – Ciare PWA10.50
Wir unterstützen dich von der Auswahl bis zum fertigen System: Beratung zu Gehäuse, Abstimmung und sinnvollen Filtersets, auf Wunsch Bau von Gehäusen, Presets und Systemabgleich. Für Reparaturen und Wartung setzen wir auf originale Ersatzteile und dokumentierte Prozesse. So bleibt die Performance reproduzierbar und kompatibel zu bestehenden Setups. Für den PWA10.50 bieten wir zudem Recone-Kits und einen professionellen Recone-Service an – inklusive Funktionskontrolle nach der Instandsetzung.
| Coaxial: | NEIN |
|---|---|
| Größe: | 10" |
| Impedanz Chassi: | 8 Ohm |
| Magnet: | Ferrit |
| Sperrgut: | NEIN |
| TSP (CB) Qtc 0,5 (l): | 50 - 74,9 l |
| TSP Fs (Hz): | 54 - 83 Hz |
| TSP Mms (g): | 19,1 - 39 g |
| TSP Qms: | 1 - 4 |
| TSP Qts: | 0,351 - 0,40 |
| TSP Vas (l): | 0,1 - 50 l |
| TSP X-MAX (mm): | 5,1 - 10,0 mm |
| TSP g(Mms)/1Bl(Re=5Ohm) (g/Bl) (Masse/Antrieb Verhältnis): | 2,501 - 5 g |
| XX - Herstellerinformation: | CIARE / Via Alessandro Botticelli, 10, 42124 Reggio Emilia RE, Italien |
