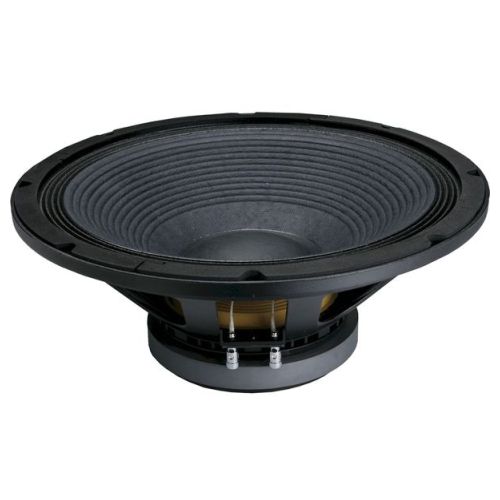

Der PW455 von Ciare ist ein Tieftöner für großformatige Bass- und Tieftonsektionen in passiven oder aktiv getrennten Lautsprechersystemen. Die Variante mit 4 Ω und die Variante mit 8 Ω decken unterschiedliche Verstärker- und Systemkonzepte ab. Die Belastbarkeit beträgt 900 W AES, die Programmleistung liegt bei 1800 W. Mit 100 dB Wirkungsgrad, 35–1200 Hz Frequenzbereich und 100 mm Schwingspule lässt sich der Treiber sowohl in PA-Konzepten als auch im Lautsprecherselbstbau sauber einplanen. Der Ferritmagnet, der Aluminiumkorb, die Membran aus beschichteter Zellulosefaser und die Nomex-Aufhängung geben dem PW455 eine klare technische Basis für ventiliert abgestimmte Gehäuse.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PW455
| Technische Daten | 4 Ω | 8 Ω |
|---|---|---|
| Kategorie | Tieftöner | Tieftöner |
| Größe (Zoll) | 18" | 18" |
| Nennimpedanz (Ohm) | 4 Ω | 8 Ω |
| Belastbarkeit AES (W) | 900 W | 900 W |
| Belastbarkeit Programm (W) | 1800 W | 1800 W |
| Wirkungsgrad 1W/1m (dB) | 100 dB | 100 dB |
| Frequenzbereich (Hz) | 35–1200 Hz | 35–1200 Hz |
| Schwingspulendurchmesser (mm) | 100 mm | 100 mm |
| Magnetmaterial | Ferrit | Ferrit |
| Ferrofluid | Nein | Nein |
| Außendurchmesser (mm) | 460 mm | 460 mm |
| Einbaudurchmesser (mm) | 416 mm | 416 mm |
| Lochkreisdurchmesser (mm) | 440 mm | 440 mm |
| Einbautiefe (mm) | 190 mm | 190 mm |
| Empfohlenes Gehäusevolumen (l) | 90 l | 110 l |
| Empfohlene Abstimmfrequenz (Hz) | 58 Hz | 60 Hz |
| Nettogewicht (kg) | 12,9 kg | 12,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 13,7 kg | 13,7 kg |
| Gleichstromwiderstand Re (Ohm) | 3,16 Ω | 5,47 Ω |
| Schwingspuleninduktivität Le (mH) | 1,03 mH | 1,7 mH |
| Resonanzfrequenz Fs (Hz) | 35 Hz | 36 Hz |
| Qms | 19,88 | 26,06 |
| Qes | 0,24 | 0,24 |
| Qts | 0,24 | 0,24 |
| Vas (l) | 236 l | 274 l |
| Sd (cm²) | 1158 cm² | 1158 cm² |
| Xmax (mm) | 8,5 mm | 7,5 mm |
| Mms (g) | 163,6 g | 132,6 g |
| BxL (Tm) | 21,8 Tm | 26,18 Tm |
| Cms (mm/N) | 0,13 mm/N | 0,15 mm/N |
| EBP (Hz) | 146 Hz | 150 Hz |
| Wirkungsgrad η0 (%) | 4,1 % | 5,22 % |
| CB Vb (l) @ Qtc = 0,577 * | 49,4 l | 57,3 l |
| CB Vb (l) @ Qtc = 0,500 * | 70,7 l | 82,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 93,8 l | 108,9 l |
| CB Vb (l) @ Fc = 90 Hz * | 42,0 l | 52,2 l |
| CB Vb (l) @ Fc = 70 Hz * | 78,6 l | 98,5 l |
| CB Vb (l) @ Fc = 50 Hz * | 226,6 l | 294,7 l |
| CB Einsatz-Empfehlung * | Kick-Bass 93,8 l | Kick-Bass 108,9 l |
| F_upper (Hz) * | 606 Hz | 634 Hz |
| F_lower (Hz) * | 118 Hz | 122 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare PW455
Der PW455 passt in Bass- und Tieftonwege, bei denen ein 18-Zoll-Chassis mit ventiliertem Gehäuse, hohem Wirkungsgrad und klar definierter Abstimmung gefragt ist. In PA-Systemen kommt er für Subwoofer, Bassmodule oder als tiefer Weg in größeren Mehrwege-Konzepten infrage, sofern Gehäusevolumen, Abstimmfrequenz und elektrische Belastung sauber in das Gesamtsystem eingebunden werden. Im HiFi- und DIY-Bereich ist der Treiber für großvolumige Selbstbauprojekte, Ersatzbestückungen und individuelle Basslösungen interessant, wenn die TSP in die geplante Gehäuseauslegung passen. Die 100-mm-Schwingspule, der Frequenzbereich bis 1200 Hz und die Ferritkonstruktion geben Planern klare Eckdaten für Weiche, DSP und mechanische Integration.
Service zum Ciare PW455
Zum PW455 bieten wir Beratung rund um Gehäuseabstimmung, Gehäusebau, Recone-Kit, Recone-Service, Systemabstimmung sowie DSP- und Weichen-Setup. Dabei betrachten wir PA-Anwendungen, HiFi-/DIY-Projekte und Ersatzbestückungen technisch sauber und praxisnah.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 100,000 - 124,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 75,000 - 99,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 125,00 - 149,99 g |
| LS Qes: | 0,200 - 0,249 |
| LS Qms: | 20,000 - 29,999 |
| LS Qts: | 0,200 - 0,249 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
