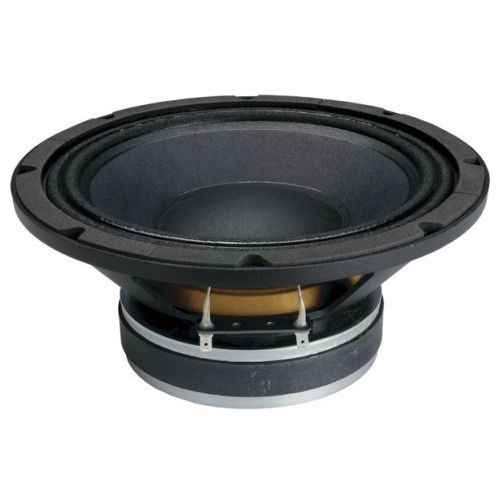

Der PW257 von Ciare ist ein 10" Tief-Mitteltöner für Mehrwege-Lautsprecher, bei denen ein belastbarer Tiefton- und Grundtonbereich mit nutzbarer Reichweite bis in den Mittelton gefragt ist. Die Nennimpedanz liegt bei 8 Ω, die Belastbarkeit beträgt 400 W AES und die Programmleistung 800 W. Der Frequenzbereich reicht von 50 Hz bis 3000 Hz, der Kennschalldruck liegt bei 96 dB. Konstruktiv arbeitet der Treiber mit Ferritmagnet, Aluminiumkorb, Nomex-Gewebesicke und 75-mm-Schwingspule auf Aluminiumträger. Durch die empfohlene vented-box-Abstimmung mit 14 l und 78 Hz lässt sich der PW257 sowohl in sachlich geplanten PA-Konzepten als auch im HiFi- und DIY-Lautsprecherbau sinnvoll in passende Gehäuse- und Weichenkonzepte integrieren.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PW257
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 400 W |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 96 dB |

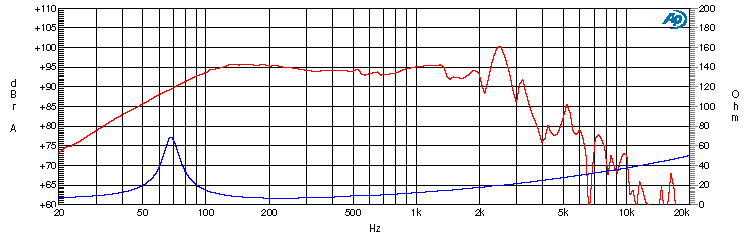

| Frequenzbereich (Hz) | 50–3000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Ferrite |
| Ferrofluid | No |
| Außendurchmesser (mm) | 268 mm |
| Einbaudurchmesser (mm) | 235 mm |
| Lochkreisdurchmesser (mm) | 253 mm |
| Einbautiefe (mm) | 120 mm |
| Empfohlenes Gehäusevolumen (l) | 14 l |
| Empfohlene Abstimmfrequenz (Hz) | 78 Hz |
| Nettogewicht (kg) | 5 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,8 kg |
| Hersteller Artikelnummer | PW257-8Ω |
| Gleichstromwiderstand Re (Ohm) | 5,21 Ω |
| Schwingspuleninduktivität Le (mH) | 0,94 mH |
| Resonanzfrequenz Fs (Hz) | 57 Hz |
| Qms | 3,2 |
| Qes | 0,33 |
| Qts | 0,3 |
| Vas (l) | 31 l |
| Sd (cm²) | 353 cm² |
| Xmax (mm) | 5,5 mm |
| Mms (g) | 44,9 g |
| BxL (Tm) | 15,86 Tm |
| Cms (mm/N) | 0,17 mm/N |
| EBP (Hz) | 173 |
| Wirkungsgrad η0 (%) | 1,65 % |
| CB Vb (l) @ Qtc = 0,577 * | 11,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 17,4 l |
| CB Vb (l) @ Qtc = 0,450 * | 24,8 l |
| CB Vb (l) @ Fc = 90 Hz * | 11,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 19,5 l |
| CB Einsatz-Empfehlung * | Kick-Bass 24,8 l |
| F_upper (Hz) * | 1029 Hz |
| F_lower (Hz) * | 147 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare PW257
Der PW257 eignet sich für kompakte Bass- und Tiefmittelton-Sektionen in passiven oder aktiv getrennten Mehrwege-Lautsprechern. Mit 10" Nenndurchmesser, 50–3000 Hz Arbeitsbereich und der vented-box-Empfehlung von 14 l bei 78 Hz passt der Treiber zu Gehäusen, in denen kontrollierter Tiefton, Grundton und Anschlussfähigkeit an Mittel- oder Hochtonwege geplant werden. Im PA-Umfeld kommt er für kompakte Topteile, Monitore oder Systemergänzungen infrage, sofern Trennung, Gehäuse und Belastung sauber abgestimmt werden. Im HiFi- und DIY-Bereich ist er für Lautsprecherselbstbau, Reparaturprojekte und individuelle Mehrwege-Konzepte interessant, bei denen die TSP eine nachvollziehbare Gehäuseplanung ermöglichen.
Service zum Ciare PW257
Zum PW257 bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Recone-Kit, Recone-Service sowie Systemabstimmung mit DSP- oder Weichen-Setup. So lassen sich PA-Projekte, HiFi-Aufbauten und DIY-Lösungen sauber planen, prüfen und praxisgerecht umsetzen.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
