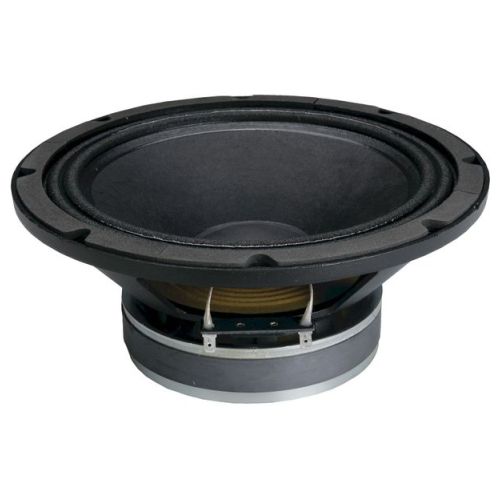

Der PW252 von Ciare ist ein 10" Tieftöner für 8-Ω-Systeme, der sich für kompakte Bass- und Tiefmitteltonaufgaben in PA-Anwendungen ebenso sachlich einordnen lässt wie für HiFi- und DIY-Lautsprecherprojekte. Die nominale Belastbarkeit beträgt 150 W, die Programmleistung liegt bei 400 W, und der nutzbare Frequenzbereich reicht von 45 Hz bis 3000 Hz. Mit 97 dB Empfindlichkeit, einer 50-mm-Schwingspule auf Aluminiumträger und einem Ferritmagneten bringt der Treiber klare Eckdaten für Mehrwege-Konzepte, ventiliert abgestimmte Gehäuse und servicefreundliche Systemplanung mit. Der PW252 arbeitet mit Nomex-Fabric-Sicke, Aluminiumkorb und einer empfohlenen Bassreflex-Abstimmung von 18 l bei 85 Hz.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PW252
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 150 W |
| Belastbarkeit Programm (W) | 400 W |
| Wirkungsgrad 1W/1m (dB) | 97 dB |

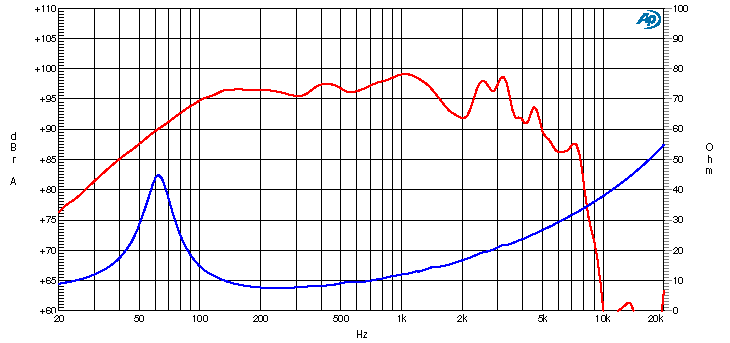

| Frequenzbereich (Hz) | 45–3000 Hz |
| Schwingspulendurchmesser (mm) | 50 mm |
| Magnetmaterial | Ferrite |
| Ferrofluid | No |
| Außendurchmesser (mm) | 268 mm |
| Einbaudurchmesser (mm) | 235 mm |
| Lochkreisdurchmesser (mm) | 253 mm |
| Einbautiefe (mm) | 115 mm |
| Empfohlenes Gehäusevolumen (l) | 18 l |
| Empfohlene Abstimmfrequenz (Hz) | 85 Hz |
| Nettogewicht (kg) | 4,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,7 kg |
| Hersteller Artikelnummer | PW252-8Ω |
| Gleichstromwiderstand Re (Ohm) | 6 Ω |
| Schwingspuleninduktivität Le (mH) | 0,93 mH |
| Resonanzfrequenz Fs (Hz) | 55 Hz |
| Qms | 2,17 |
| Qes | 0,3 |
| Qts | 0,26 |
| Vas (l) | 43,4 l |
| Sd (cm²) | 346 cm² |
| Xmax (mm) | 7 mm |
| Mms (g) | 33 g |
| BxL (Tm) | 15,23 Tm |
| Cms (mm/N) | 0,26 mm/N |
| EBP (Hz) | 183 |
| Wirkungsgrad η0 (%) | 2,27 % |
| CB Vb (l) @ Qtc = 0,577 * | 11,1 l |
| CB Vb (l) @ Qtc = 0,500 * | 16,1 l |
| CB Vb (l) @ Qtc = 0,450 * | 21,7 l |
| CB Vb (l) @ Fc = 90 Hz * | 25,9 l |
| CB Vb (l) @ Fc = 70 Hz * | 70,0 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 21,7 l |
| F_upper (Hz) * | 1188 Hz |
| F_lower (Hz) * | 161 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare PW252
Der PW252 passt in Lautsprecherkonzepte, bei denen ein 10"-Chassis mit 8 Ω, 97 dB Empfindlichkeit und einem Frequenzbereich bis 3000 Hz sinnvoll in ein Mehrwege-System eingebunden wird. In PA-Setups kann der Treiber in kompakten Topteilen, Monitoren oder Bass-/Tiefmitteltonsektionen eingesetzt werden, wenn Gehäuse, Trennung und Belastbarkeit entsprechend geplant sind. Für HiFi- und DIY-Projekte ist er interessant, wenn ein ventiliertes Gehäuse mit 18 l und 85 Hz Abstimmung zum Konzept passt und die Integration über passive Weiche oder DSP sauber vorbereitet wird. Die TSP mit Fs 55 Hz, Qts 0,26 und Vas 43,4 l unterstützen eine nachvollziehbare Gehäuseplanung ohne unnötige Annahmen.
Service zum Ciare PW252
Zum Ciare PW252 bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung und passende Weichen- oder DSP-Setups. Für Reparaturfälle unterstützen wir mit originalen Recone-Kits und unserem Recone-Service, damit PA-, HiFi- und DIY-Projekte technisch sauber weitergeführt werden können.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
