Der PTS440 von Ciare ist ein planarer Tweeter mit 44 mm Schwingspule und Mylar-Diaphragma für SPL-Anwendungen. Mit 106 dB Empfindlichkeit bei 8 Ω, einer empfohlenen Trennfrequenz von 2,4 kHz und einem Arbeitsbereich von 2,4–20 kHz liefert er hohe Pegel bei kontrolliertem Einsatz. Die Flussdichte von 1,65 T und die Alu-Front sorgen für stabile Performance, Faston-Anschlüsse vereinfachen die Verdrahtung. Durch 99 mm Außendurchmesser, 85 mm Einbau-Ø, 42 mm Tiefe und 4 Schrauben (Lochkreis 96 mm) integriert sich der Treiber sauber in kompakte Frontplatten. Die Nennleistung liegt bei 125 W, die Dauerbelastbarkeit bei 250 W – das schafft praxisgerechte Reserven. Der PTS440 ist damit eine belastbare Lösung für professionelle Setups, die einen klaren, präsenten Hochton fordern.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!

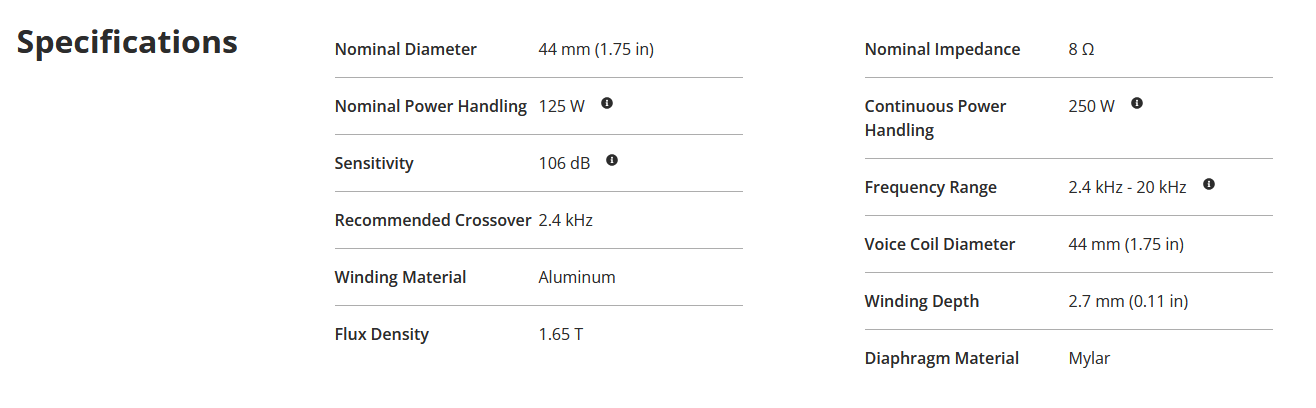

Technische Daten – Ciare PTS440
| Technische Daten | Wert |
|---|---|
| Kategorie | Tweeter |
| HF Nennimpedanz | 8 Ω |
| HF AES/Programm | 125 W / 250 W |
| HF Empfindlichkeit | 106 dB |
| HF Frequenzbereich | 2,4 kHz – 20 kHz |
| HF Flussdichte | 1,65 T |
| HF Schwingspule Ø | 44 mm (1,75 in) |
| HF Diaphragma | Mylar |
| HF Re | 4,5 Ω |
| HF Gesamt Ø | 99 mm (4 in) |
| Einbau Ø | 85 mm (3,35 in) |
| Lochkreis Ø | 96 mm (3,78 in) |
| Einbautiefe | 42 mm (1,65 in) |
| Versandgewicht | 1,6 kg |
| CB Vb(l) @ Fc = 200Hz * | nicht möglich |
| CB Vb(l) @ Fc = 100Hz * | nicht möglich |
| CB Vb(l) @ Fc = 80Hz * | nicht möglich |
| CB Vb(l) @ Fc = 60Hz * | nicht möglich |
| CB Vb(l) @ Fc = 40Hz * | nicht möglich |
| CB Vb(l) @ Qtc = 0,5 * | nicht möglich |
* Um einen Überblick über das benötigte Volumen des Treibers in einer Closed Box zu erhalten, haben wir, zusätzlich zu den TSP und Herstellerempfehlungen, unterschiedliche Werte für eine unbedämpfte Box errechnet. So steht beispielsweise CB Vb(l) @ Fc = 60 Hz für das unbedämpfte Volumen einer Closed Box um eine Resonanzfrequenz (fc) von 60 Hz zu erreichen. Weiterhin wird das Volumen für einen Qtc von 0,5 angegeben.
Anwendungsgebiete – Ciare PTS440
Als Hochtonsektion in kompakten 2-Wege-Boxen liefert der PTS440 dank 106 dB Empfindlichkeit hohe Pegelreserven bei moderater Verstärkerleistung. Die empfohlene Trennung ab 2,4 kHz erleichtert die Ankopplung an kräftige 6,5″–12″-Chassis. In 3-Wege-Konzepten übernimmt der Treiber die feinen Anteile oberhalb des Präsenzbereichs; das Mylar-Diaphragma sorgt für leichtes, gut kontrollierbares Ansprechverhalten. 8 Ω Nennimpedanz, Faston-Anschlüsse und die flache Bauform vereinfachen den Einbau. Mit 99 mm Frontmaß, 85 mm Einbau-Ø und 42 mm Tiefe passt er in gängige Layouts – auch wenn wenig Platz vorhanden ist. Die Kombination aus 125 W Nennleistung und 250 W Dauerbelastbarkeit schafft Reserven für anspruchsvolle SPL-Anwendungen.
Downloads und Service – Ciare PTS440
Wir unterstützen dich von der Auswahl bis zur finalen Abstimmung: Beratung zu Trennfrequenz, Pegelabgleich und Schutz, auf Wunsch DSP-/Weichen-Setups und praxistaugliche Presets. Für Einbaufragen (Frontplatten, Lochkreis, Schraubdurchmesser) liefern wir Maße und Empfehlungen. Bei Bedarf übernehmen wir den mechanischen Einbau und die Systemabstimmung. Für den PTS440 bieten wir Original-Ersatzteile/Diaphragmen und einen professionellen Service – damit dein System belastbar und reproduzierbar bleibt.
| Coaxial: | NEIN |
|---|---|
| Größe: | 12" |
| Impedanz Chassi: | 8 Ohm |
| Magnet: | Ferrit |
| Sperrgut: | NEIN |
| TSP (CB) Qtc 0,5 (l): | 20 - 29,9 l |
| TSP Fs (Hz): | 49 - 53 Hz |
| TSP Mms (g): | 59,1 - 79 g |
| TSP Qms: | 4,1 - 7 |
| TSP Qts: | 0,251 - 0,30 |
| TSP Vas (l): | 50,01 - 100 l |
| TSP X-MAX (mm): | 5,1 - 10,0 mm |
| TSP g(Mms)/1Bl(Re=5Ohm) (g/Bl) (Masse/Antrieb Verhältnis): | 2,501 - 5 g |
| XX - Herstellerinformation: | CIARE / Via Alessandro Botticelli, 10, 42124 Reggio Emilia RE, Italien |
