PT383 von Ciare
| Anzahl | Stückpreis |
|---|---|
| Ab 1 |
69,10 €*
|
| Ab 3 |
68,60 €*
|
| Ab 5 |
68,10 €*
|
| Ab 7 |
67,50 €*
|
Versandfertig in 5 Arbeitstagen, Lieferzeit 2-5 Arbeitstage

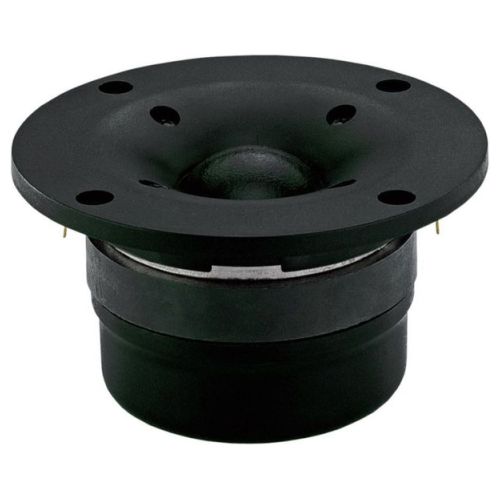

Der PT383 von Ciare ist ein 1,5-Zoll-Tweeter für Home- und Pro-Audio, ausgelegt auf hohe Dauerlast und robuste Montage. Die 38-mm-Schwingspule sitzt auf einem Kapton-Träger, der Ferrit-Magnet treibt die Kalotte im Arbeitsbereich von 1500–20000 Hz. Mit 94 dB (2,83 V/1 m) und 8 Ω eignet sich der Hochtöner für effiziente Zwei-Wege-Systeme ebenso wie für Mehrwege-Konzepte. Das mechanische Layout mit 130 mm Front-Ø, 94 mm Einbau-Ø, 70,5 mm Tiefe und Vierloch-Befestigung erleichtert die Integration. Elektrisch sind 120 W AES und 300 W Programm vorgesehen, sodass auch dynamische Inhalte sauber abgebildet werden. Der PT383 bleibt dank definierter Parameter (u. a. Fs 1000 Hz, Re 5,5 Ω, Qts 1,42) kalkulierbar und passt in moderne Filter- und Controller-Setups.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PT383
| Technische Daten | Wert |
|---|---|
| Kategorie | Tweeter |
| HF Größe (Zoll) | 1,5" |
| HF Nennimpedanz | 8 Ω |
| HF AES/Programm | 120 W / 300 W |
| HF Empfindlichkeit | 94 dB (2,83 V/1 m) |

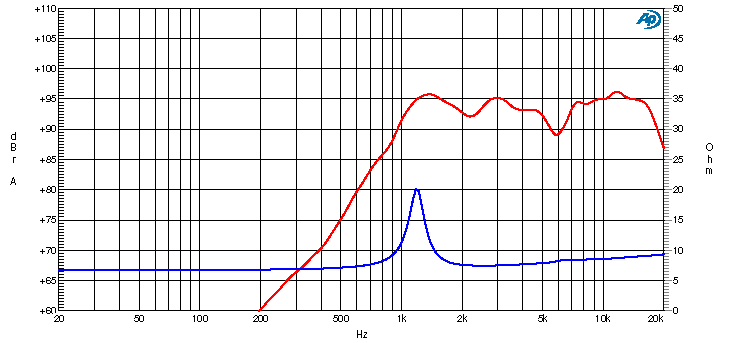

| HF Frequenzbereich | 1500–20000 Hz |
| HF Magnetmaterial | Ferrit |
| HF Schwingspule Ø | 38 mm (1,5") |
| HF Re | 5,5 Ω |
| HF Fs | 1000 Hz |
| HF Le | 0,09 mH |
| Qes | 1,92 |
| Qms | 5,53 |
| Qts | 1,42 |
| EBP | 521 Hz |
| Sd | 13 cm² |
| Xmax | 0,5 mm |
| Wicklungstiefe | 2,5 mm |
| Gesamt Ø | 130 mm |
| Einbau Ø | 94 mm |
| Lochkreis Ø | 103 mm |
| Einbautiefe | 70,5 mm |
| Schraubenanzahl | 4 |
| Schraubloch Ø | 5 mm |
| Nettogewicht | 1,1 kg |
| Versandgewicht | 1,9 kg |
* Um einen Überblick über das benötigte Volumen des Treibers in einer Closed Box zu erhalten, haben wir, zusätzlich zu den TSP und Herstellerempfehlungen, unterschiedliche Werte für eine unbedämpfte Box errechnet. So steht beispielsweise CB Vb(l) @ Fc = 60 Hz für das unbedämpfte Volumen einer Closed Box um eine Resonanzfrequenz (fc) von 60 Hz zu erreichen. Weiterhin wird das Volumen für einen Qtc von 0,5 angegeben.
Anwendungsgebiete – Ciare PT383
In kompakten Zwei-Wege-HiFi-Lautsprechern oder als Hochtonsektion größerer Systeme spielt der PT383 seine Stärken aus: Der Wirkungsgrad von 94 dB erleichtert passive Weichen mit moderater Dämpfung, und der nutzbare Bereich ab 1,5 kHz ermöglicht praxisgerechte Trennfrequenzen oberhalb kritischer Resonanzen vieler 6–8-Zoll-Tief-/Mitteltöner. Die 38-mm-Spule auf Kapton hält thermisch durch, der Ferrit-Antrieb sorgt für verlässliche Kontrolle. Das Montage-Layout mit 130-mm-Front und 94-mm-Ausschnitt passt in gängige Schallwände; vier Schrauben und 103-mm-Lochkreis vereinfachen den Wechsel. Damit eignet sich der Treiber für HiFi, Studio-Nahfeld, Surround-Topteile und Installationen, die einen robusten, effizient angesteuerten Hochton benötigen.
Downloads und Service – Ciare PT383
Wir unterstützen dich von der Auswahl bis zur Integration: Beratung zu Systemdesign und Weiche, Unterstützung bei der Abstimmung mit DSP oder passiven Filtern, sowie Bau-Empfehlungen für passende Topteile. Auf Wunsch übernehmen wir die Instandsetzung mit Originalteilen (Recone/Diaphragma) und prüfen nach der Reparatur elektrisch und akustisch. So findest du schnell ein belastbares Setup – inklusive sauberer Dokumentation für den PT383.
| Coaxial: | NEIN |
|---|---|
| Diaphragma / Dome: | Aluminium / Cotton / Sonstige |
| Größe: | 1,5" |
| Hochtöner Bauform: | Kalotte |
| Impedanz Chassi: | 8 Ohm |
| Magnet: | Ferrit |
| Sperrgut: | NEIN |
| XX - Herstellerinformation: | CIARE / Via Alessandro Botticelli, 10, 42124 Reggio Emilia RE, Italien |
