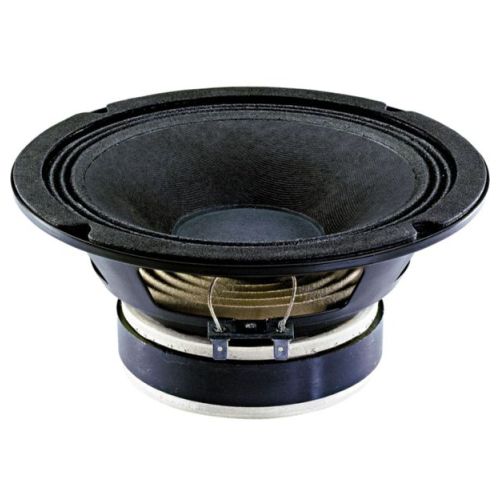

Der PM203 von Ciare ist ein Tief-Mitteltöner für kompakte Mehrwege-Systeme, bei denen ein 8"-Chassis mit breitem Arbeitsbereich gefragt ist. Die Nennimpedanz beträgt 8 Ω, die Belastbarkeit liegt bei 150 W AES und 300 W Programmleistung. Der Frequenzbereich reicht von 60–5000 Hz, der Wirkungsgrad beträgt 94 dB. Die 50 mm Schwingspule arbeitet mit Aluminiumwicklung auf Aluminiumträger, dazu kommen Ferritmagnet und Nomex-Gewebesicke. Damit lässt sich das Chassis sachlich in PA-Topteilen, Bühnenmonitoren, HiFi-Selbstbauprojekten und Reparaturen einsetzen, wenn Gehäuse, Weiche oder DSP-Setup passend geplant werden. Der PM203 ist für ein geschlossenes Gehäuse mit 15 l empfohlen.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PM203
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 150 W |
| Belastbarkeit Programm (W) | 300 W |
| Wirkungsgrad 1W/1m (dB) | 94 dB |
| Frequenzbereich (Hz) | 60–5000 Hz |
| Schwingspulendurchmesser (mm) | 50 mm |
| Magnetmaterial | Ferrite |
| Ferrofluid | Nein |
| Außendurchmesser (mm) | 209,5 mm |
| Einbaudurchmesser (mm) | 180 mm |
| Lochkreisdurchmesser (mm) | 198,5 mm |
| Einbautiefe (mm) | 97 mm |
| Empfohlenes Gehäusevolumen (l) | 15 l |
| Nettogewicht (kg) | 2,6 kg |
| Versandgewicht/Bruttogewicht (kg) | 3,4 kg |
| Hersteller Artikelnummer | PM203-8Ω |
| Gleichstromwiderstand Re (Ohm) | 5,6 Ω |
| Schwingspuleninduktivität Le (mH) | 0,58 mH |
| Resonanzfrequenz Fs (Hz) | 91 Hz |
| Qms | 3,28 |
| Qes | 0,64 |
| Qts | 0,54 |
| Vas (l) | 10 l |
| Sd (cm²) | 214 cm² |
| Xmax (mm) | 4,4 mm |
| Mms (g) | 20,2 g |
| BxL (Tm) | 10,09 Tm |
| Cms (mm/N) | 0,15 mm/N |
| EBP (Hz) | 142 |
| Wirkungsgrad η0 (%) | 1,1 % |
| CB Vb (l) @ Qtc = 0,577 * | 70,6 l |
| F_upper (Hz) * | 1669 Hz |
| F_lower (Hz) * | 132 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare PM203
Der PM203 passt in geschlossene Gehäusekonzepte mit 15 l und eignet sich für Anwendungen, in denen ein 8"-Treiber den unteren Mittelton, Grundton und Teile des Mitteltonbereichs abdecken soll. In PA-Projekten kann das Chassis in kompakten Topteilen, Bühnenmonitoren oder Mehrwege-Systemen eingesetzt werden, sofern Trennung, Schutzfilter und Belastbarkeit sauber berücksichtigt werden. Im HiFi- und DIY-Bereich ist es für Lautsprecherselbstbau, Ersatzbestückung und individuelle Mehrwege-Konzepte interessant, bei denen der Frequenzbereich bis 5000 Hz eine flexible Weichenplanung unterstützt. Der Ferritmagnet, die 50 mm Schwingspule und die Nomex-Gewebesicke liefern dafür eine klar definierte technische Basis.
Service zum Ciare PM203
Zum PM203 bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Weichen- oder DSP-Setup sowie passende Empfehlungen für PA-, HiFi- und DIY-Projekte. Außerdem unterstützen wir bei Recone-Kit, Recone-Service, Reparaturplanung und Systemabstimmung.
| LS Chassis-Typ: | Tief-Mitteltöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
