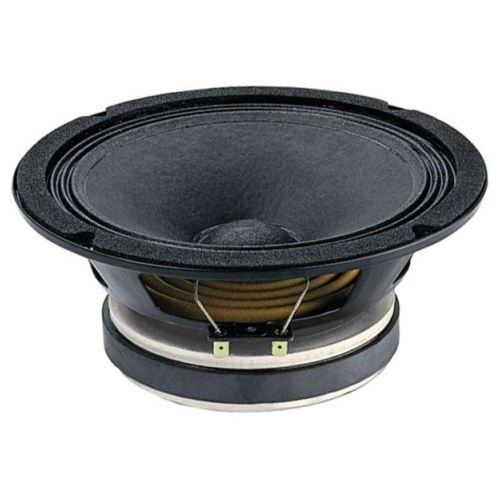

Der PM200N von Ciare ist ein 8" Tief-Mitteltöner für kompakte Mehrwege-Lautsprecher, bei denen ein nutzbarer Arbeitsbereich vom oberen Bass bis in den Mittelton gefragt ist. Die Nennimpedanz liegt bei 8 Ω, die Belastbarkeit beträgt 120 W AES und die Programmleistung 250 W. Mit 94 dB Wirkungsgrad und einem Frequenzbereich von 80–6000 Hz lässt sich der Treiber sowohl in sachlich abgestimmten PA-Konzepten als auch im HiFi- und DIY-Lautsprecherbau einplanen. Der Ferritmagnet, die 38-mm-Schwingspule auf Aluminiumträger und die doped-fabric-Sicke geben dem PM200N eine klare technische Basis für vented Gehäuse mit 11 l Volumen und 100 Hz Abstimmfrequenz.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare PM200N
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 120 W |
| Belastbarkeit Programm (W) | 250 W |
| Wirkungsgrad 1W/1m (dB) | 94 dB |

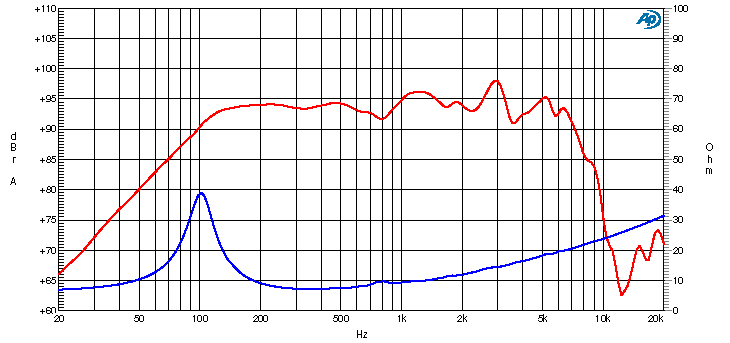

| Frequenzbereich (Hz) | 80–6000 Hz |
| Schwingspulendurchmesser (mm) | 38 mm |
| Magnetmaterial | Ferrit |
| Ferrofluid | Nein |
| Außendurchmesser (mm) | 209,5 mm |
| Einbaudurchmesser (mm) | 180 mm |
| Lochkreisdurchmesser (mm) | 198,5 mm |
| Einbautiefe (mm) | 92 mm |
| Empfohlenes Gehäusevolumen (l) | 11 l |
| Empfohlene Abstimmfrequenz (Hz) | 100 Hz |
| Nettogewicht (kg) | 3 kg |
| Versandgewicht/Bruttogewicht (kg) | 3,8 kg |
| Hersteller Artikelnummer | PM200N-8Ω |
| Gleichstromwiderstand Re (Ohm) | 6,01 Ω |
| Schwingspuleninduktivität Le (mH) | 0,42 mH |
| Resonanzfrequenz Fs (Hz) | 99 Hz |
| Qms | 3,43 |
| Qes | 0,59 |
| Qts | 0,5 |
| Vas (l) | 7,7 l |
| Sd (cm²) | 216 cm² |
| Xmax (mm) | 3,5 mm |
| Mms (g) | 19,77 g |
| BxL (Tm) | 11,17 Tm |
| Cms (mm/N) | 0,13 mm/N |
| EBP (Hz) | 168 Hz |
| Wirkungsgrad η0 (%) | 1,2 % |
| CB Vb (l) @ Qtc = 0,577 * | 23,2 l |
| F_upper (Hz) * | 2434 Hz |
| F_lower (Hz) * | 156 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare PM200N
Der PM200N passt in kompakte vented Lautsprecher, bei denen ein 8"-Chassis mit 8 Ω und einem breiten nutzbaren Frequenzband gebraucht wird. In PA-Anwendungen kann der Treiber in kleinen Topteilen, Monitor-Konzepten oder Mehrwege-Systemen arbeiten, wenn die Abstimmung zum vorgesehenen Trennbereich und Gehäuse passt. Im HiFi- und DIY-Bereich ist er für Selbstbauprojekte interessant, bei denen ein 11-l-Bassreflexgehäuse mit 100 Hz Abstimmung sauber in das Gesamtkonzept integriert wird. Die 38-mm-Schwingspule, der Ferritmagnet und die 94 dB Wirkungsgrad bieten eine nachvollziehbare technische Grundlage für Reparatur, Austausch und Neuaufbau vorhandener Lautsprecherlösungen.
Service zum Ciare PM200N
Zum PM200N unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Lautsprecheraufbau, zur Systemabstimmung und zum sinnvollen Weichen- oder DSP-Setup. Zusätzlich bieten wir originale Recone-Kits von Ciare und unseren Recone-Service für fachgerechte Instandsetzung an.
| LS Chassis-Typ: | Tief-Mitteltöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 2.000,000 - 2.999,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
