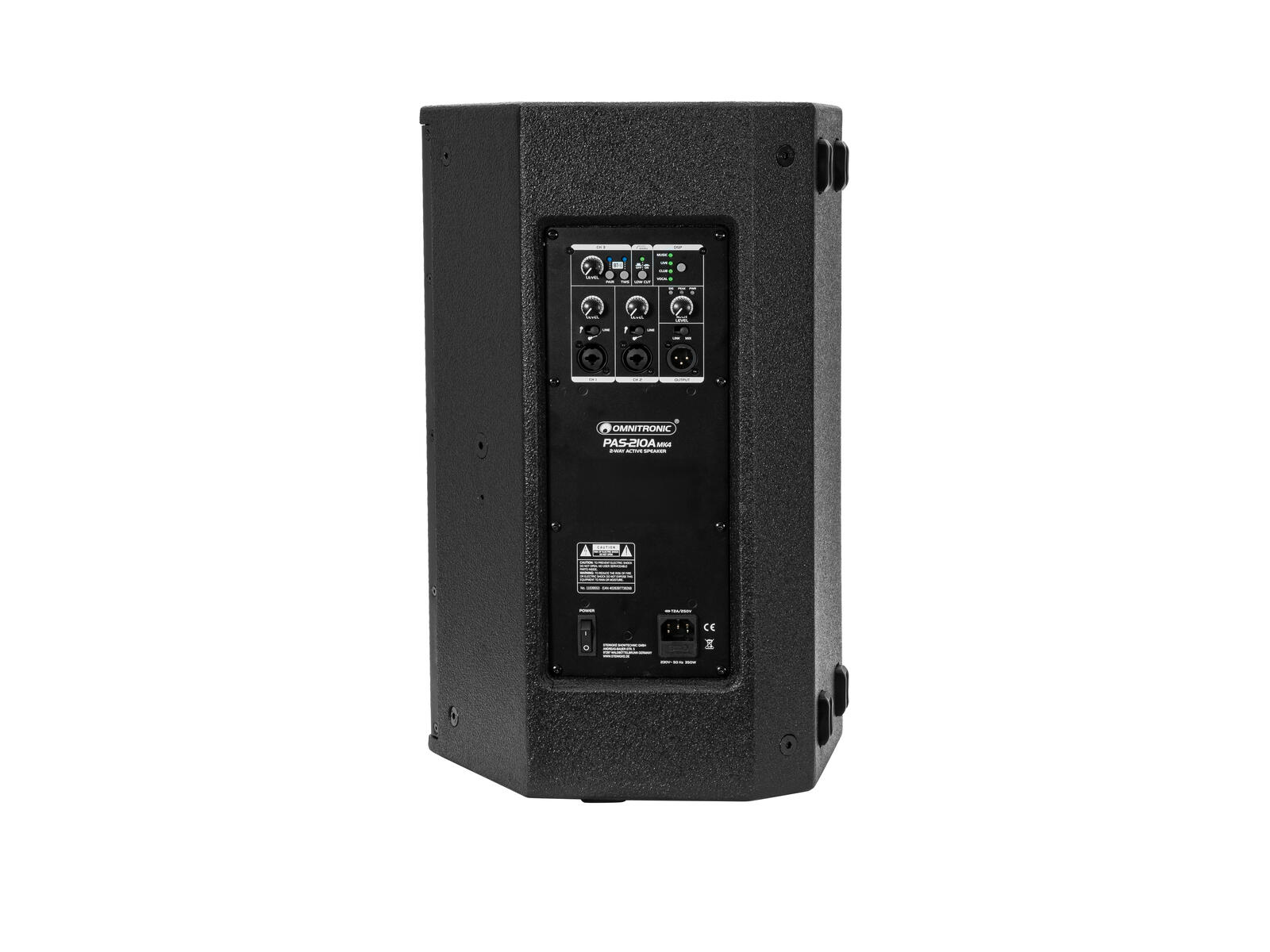

Das PAS-210A-MK4 von OMNITRONIC ist ein aktives Lautsprecher-Topteil mit DSP, das in aktiven Beschallungs- und Installationssystemen spielt. Das System arbeitet aktiv und trennt seine beiden Wege über eine Class-D-Biamp-Schaltung. Der Tieftonweg nutzt einen 10"-Tieftöner mit einer 2"-Schwingspule, während ein 1"-Kompressionstreiber mit einer 1,35"-Schwingspule den Hochtonweg übernimmt. Der Frequenzbereich reicht von 70–20000 Hz. Horizontal strahlt das System mit 90° ab; vertikal beträgt der Winkel 60°. Zwei kombinierte XLR-/6,35-mm-Klinkenbuchsen nehmen Mikrofon-, Instrumenten- oder Line-Signale auf. Ein XLR-Ausgang führt das Eingangssignal oder das mit den Kanalreglern eingestellte Mischsignal weiter. Bluetooth 5.0 bindet Audioquellen drahtlos ein, und TWS koppelt zwei Lautsprechersysteme für den Stereobetrieb. Der schaltbare Low-Cut-Filter arbeitet bei 100 Hz. Für mobile Aufbauten besitzt das PAS-210A-MK4 einen 35-mm-Doppelflansch mit gerader oder um 7° geneigter Ausrichtung.
Technische Daten – OMNITRONIC PAS-210A-MK4
| Technische Daten | Wert |
|---|---|
| Hersteller | OMNITRONIC |
| Artikelname | PAS-210A-MK4 |
| Kategorie | aktives Lautsprecher-Topteil mit DSP |
| Hersteller-Artikelnummer / Code | 11039553 |
| EAN / GTIN | EAN: 4026397739268 |
| Ausführung aktiv/passiv | Aktiv |
| Schaltungsart | Biamp |
| Gehäusetyp | Kompakt-Box |
| Gehäusebauform | Trapezförmiges Multifunktionsgehäuse mit Monitorschräge |
| Bassreflex | Ja |
| Farbe | Schwarz |
| Materialstärke | 12 mm |
| Schutzgitter | Schwarzes Metallgitter mit Akustikschaumstoff |
| Breite | 31 cm |
| Höhe | 28 cm |
| Tiefe | 52 cm |
| Befestigungsart | Aufstellung sowie Stativ-, Distanzstangen-, Wand- und Flugmontage |
| Riggingpunkte | 12 × M8-Gewinde / 4 × M10-Gewinde |

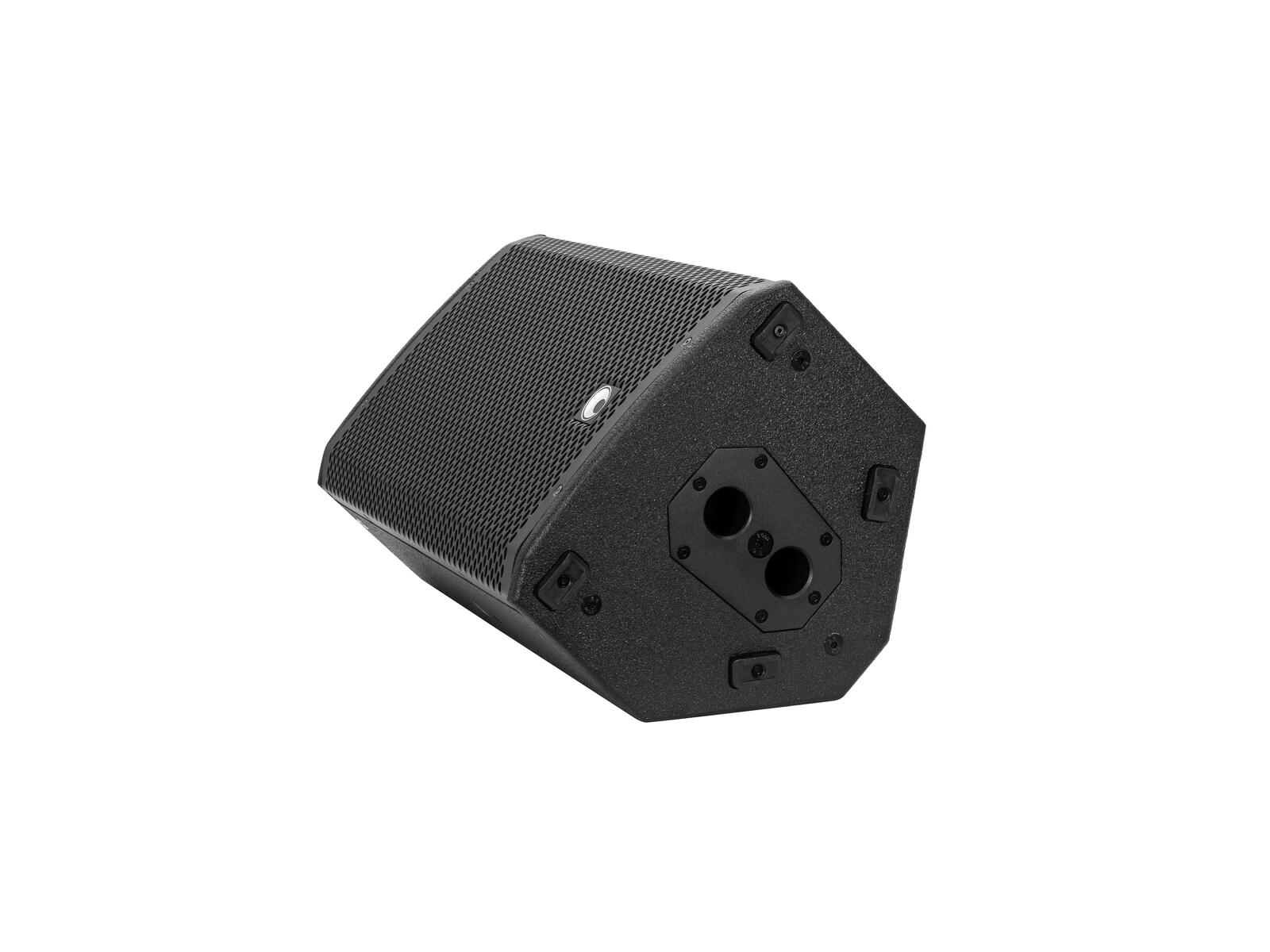

| Stativaufnahme | Ø 35 mm Doppelflansch mit 0° und 7° Neigung |
| Schutzklasse | Schutzklasse I |
| Betriebsspannung | 230 V AC |
| Netzfrequenz | 50 Hz |
| Leistungsaufnahme | 350 W |
| Netzanschluss / Einspeisestecker | Stromeinspeisung über Kaltgeräteanschluss; Stromanschlusskabel mit Schutzkontaktstecker beiliegend |
| Gerätesicherung | 5 × 20 mm, T 2 A, auswechselbar |
| Wegezahl | 2 |
| LF-Bestückung | 1 × 10" Tieftöner mit Ferritmagnet |
| Schwingspulendurchmesser | LF: 2" / HF: 1,35" |
| HF-Bestückung | 1 × 1" Kompressionstreiber mit Ferritmagnet |
| Frequenzbereich | 70–20000 Hz |
| Abstrahlwinkel horizontal | 90° |
| Abstrahlwinkel vertikal | 60° |
| Verstärkerklasse | Class D |
| Ausgangsleistung je Kanal/Impedanz | LF: 200 W RMS / HF: 40 W RMS |
| DSP | Digitaler Signalprozessor |
| Filter | Low Cut: 100 Hz, schaltbar |
| Limiter | Ja |
| Gesamtzahl Eingänge | 2 |
| Gesamtzahl Ausgänge | 1 |

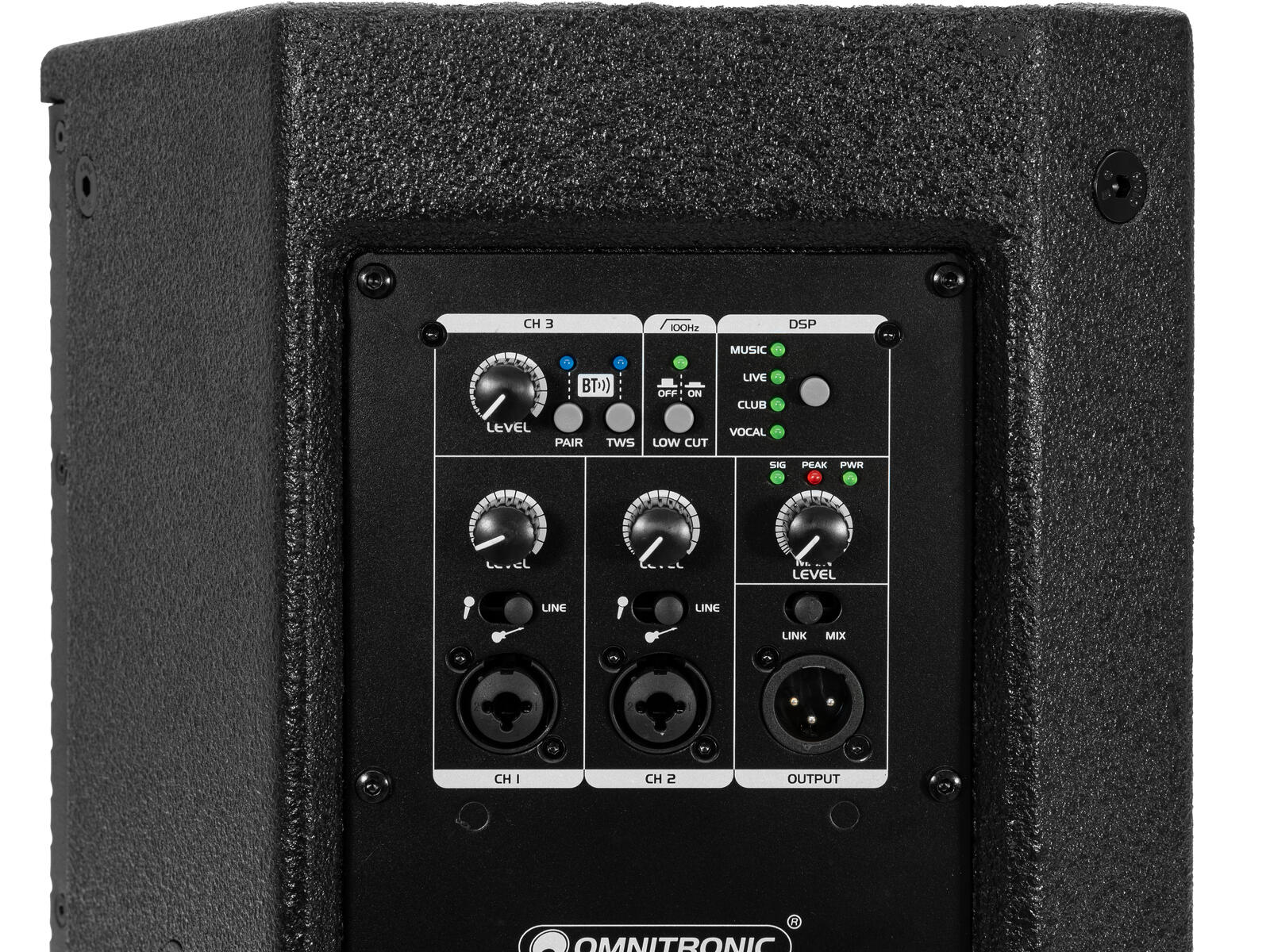

| Audioeingangsanschlüsse | 2 × 3-pol. XLR-/6,35-mm-Klinken-Kombibuchse |
| Audioausgangsanschlüsse | 1 × 3-pol. XLR |
| Bluetooth | Mit Stereo-Link (TWS) |
| Bluetooth-Version | 5.0 |
| Bluetooth-Gerätename | OMNITRONIC PAS-210A MK4 |
| Bluetooth-Reichweite | Bis zu 10 m in Gebäuden |
| Funkfrequenz | 2,4 GHz |
| Brutto-/Versandgewicht | Versandgewicht: 14,50 kg |
Anwendungsgebiete – OMNITRONIC PAS-210A-MK4
Das PAS-210A-MK4 spielt in aktiven Beschallungs- und Installationssystemen. Die beiden Kombibuchsen binden dynamische Mikrofone, hochohmige Instrumente oder Geräte mit Line-Pegel direkt ein. Über den XLR-Ausgang lässt sich das unbearbeitete Eingangssignal oder das mit den Kanalreglern erstellte Mischsignal an ein weiteres aktives System führen. Beim Zusammenspiel mit einem Subwoofer kann der schaltbare 100-Hz-Low-Cut tiefe Signalanteile im Topteil reduzieren. Der 35-mm-Doppelflansch unterstützt mobile Aufbauten auf Stativen oder Distanzstangen. Für fachgerecht geplante Festinstallationen stehen M8- und M10-Gewinde bereit. Bluetooth ergänzt die kabelgebundenen Signalwege, während TWS zwei Lautsprechersysteme drahtlos als Stereopaar verbindet.
Service zum OMNITRONIC PAS-210A-MK4
Zum PAS-210A-MK4 beraten wir dich. Wir planen mit dir das Audiosystem anhand deiner Signalquellen und der vorgesehenen Aufstellung. Danach strukturieren wir die Signalführung von den Eingängen bis zum XLR-Ausgang. Außerdem ordnen wir die Anschlüsse deinen Geräten zu. Bei Bedarf beziehen wir DSP, Low-Cut, Limiter, Bluetooth und TWS in das Setup ein, ohne eine Kompatibilitäts- oder Ergebniszusage zu geben.
| Anzahl Eingangskanäle: | 2 |
|---|---|
| I/O Varianten: | Bluetooth, analog |
| LS Abstrahlung horizontal -: | 90° |
| LS Abstrahlung vertikal I: | 60° |
| LS Coaxial: | NEIN |
| LS Größe: | 10" |
| Sperrgut: | NEIN |
| System aktiv / passiv: | aktiv |
| Verstärkerklasse: | Class-D |
| Verstärkerleistung pro Kanal @ 4 Ohm: | 501 - 1.000 Watt |
| interner DSP: | Ja |
