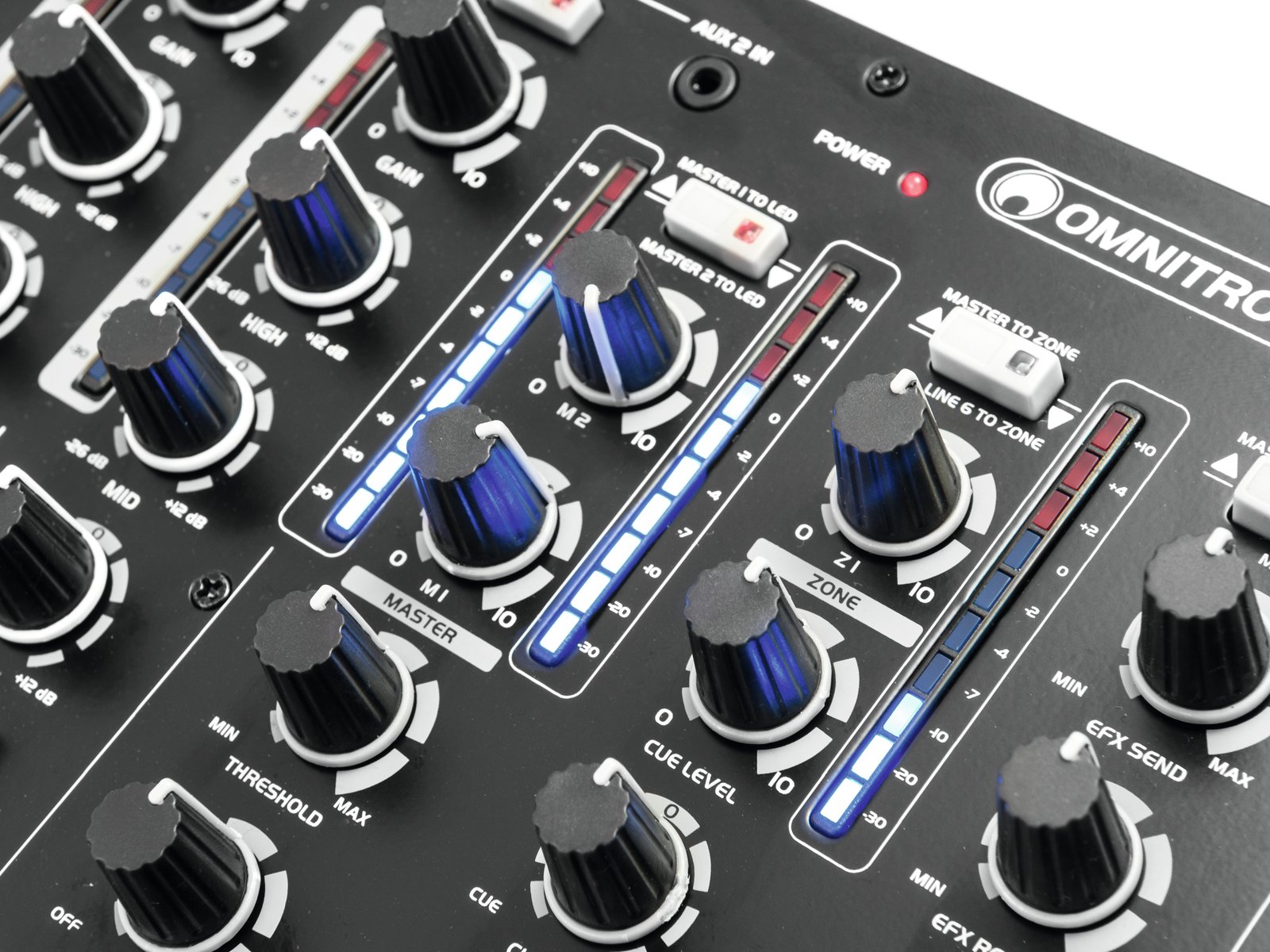

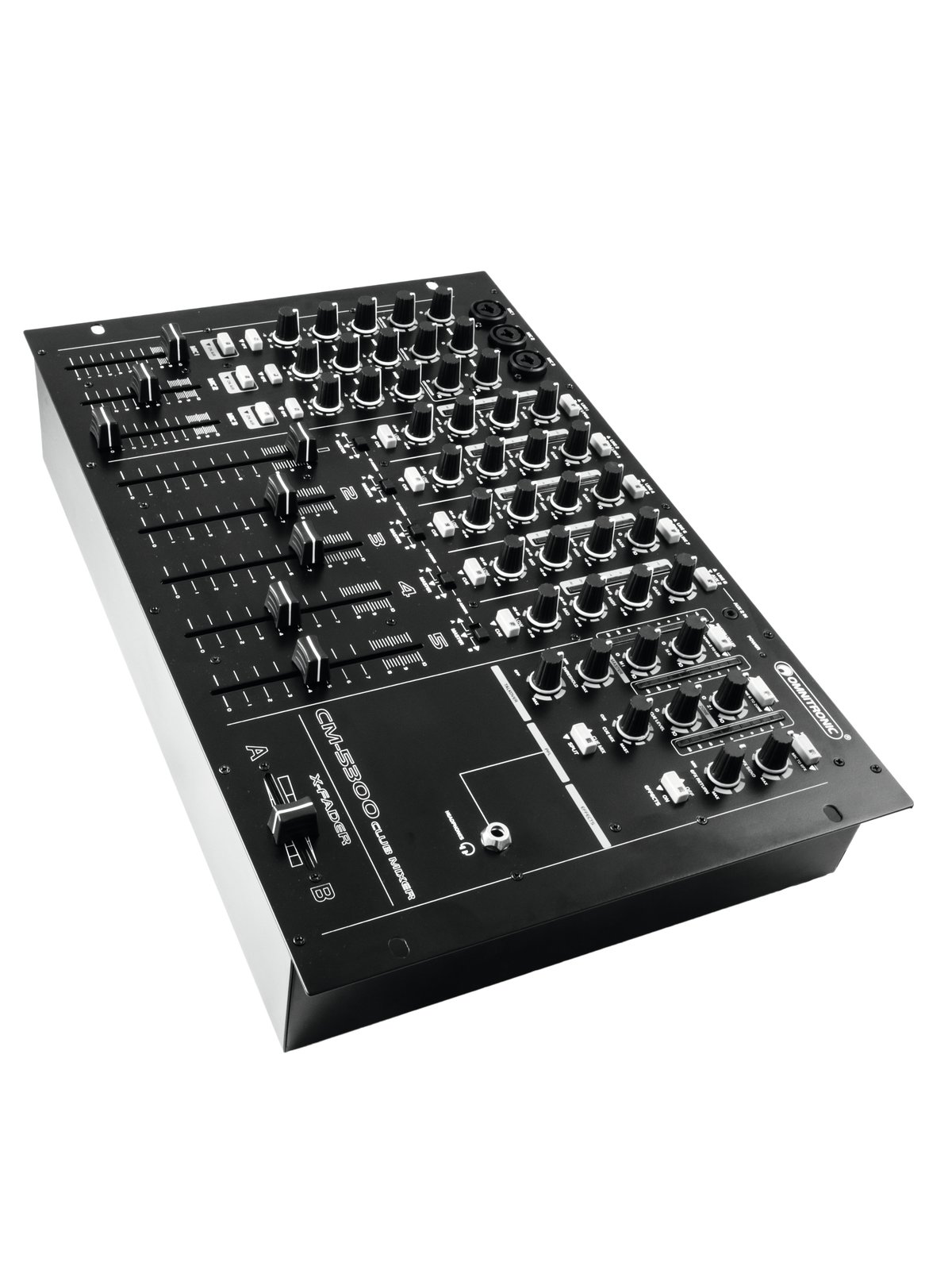

Der CM-5300 von OMNITRONIC ist ein Club-Mixer, der Audiosignale mischt, verteilt und kontrolliert. Fünf Stereo-Eingangskanäle besitzen Gain-Regler, 3-Band-Kill-EQs mit einem Regelbereich von +12 bis -26 dB und eigene 10-stellige LED-Pegelanzeigen. Drei Mikrofonkanäle ergänzen 3-Band-EQs, On-Air-Schalter und jeweils einen regelbaren Einknopf-Kompressor. Ein zuweisbarer 45-mm-Crossfader überblendet zwischen ausgewählten Stereo-Kanälen, während die PFL-Sektion das Vorhören per Cue-Mix oder Split unterstützt. Zwei getrennt regelbare Stereo-Masterausgänge, ein Mono-Zonenausgang und ein Mono-Subwoofer-Ausgang verteilen das gemischte Signal auf mehrere nachfolgende Audiowege. Der integrierte Effektweg bindet externe Effektgeräte über Send und Return ein. Für Clubs, mobile Beschallungsaufgaben und feste Installationen lässt sich das Gerät als Tischgerät betreiben oder in ein 19-Zoll-Rack mit 7 HE einbauen. Das CM-5300 stellt dafür symmetrische XLR-Anschlüsse, Cinch-Buchsen und Klinkenanschlüsse bereit.
Technische Daten – OMNITRONIC CM-5300
| Technische Daten | Wert |
|---|---|
| Hersteller | OMNITRONIC |
| Artikelname | CM-5300 |
| Kategorie | Club-Mixer |
| Hersteller-Artikelnummer / Code | 10006950 |
| EAN / GTIN | 4026397708172 |
| Gehäusebauform | Tischgerät oder 19-Zoll-Rackeinbau |
| Farbe | Schwarz |
| Breite | 48,3 cm |
| Tiefe | 10,6 cm |
| Länge | 383 mm |
| Rackbreite | 19" |
| Rackhöhe | 7 HE |
| Befestigungsart | Rackmontage mit 4 Schrauben M6 |
| Schutzklasse | SK I |
| Betriebsspannung | 115/230 V AC |
| Netzfrequenz | 50/60 Hz |
| Leistungsaufnahme | 25 W |
| Netzanschluss / Einspeisestecker | Kaltgeräte-Einbaustecker mit Schutzkontakt-Netzkabel |
| Geräuschspannungsabstand | >82 dB, Line |
| Klirrfaktor / THD / THD+N | Line: <0,05 % bei 1 kHz |
| Equalizer | Stereo-Kanäle: 3-Band-Kill-EQ, +12/-26 dB / Mikrofonkanäle: 3-Band-EQ, ±12 dB |
| Filter / Frequenzweiche | Aktive Frequenzweiche am Subwoofer-Ausgang / Hochpassfilter am Zonenausgang |
| Hochpassfilter | 80 Hz am Zonenausgang, schaltbar |
| Filter-/Trennfrequenzen | Subwoofer-Ausgang: 30–200 Hz |
| Kompressor | Je Mikrofonkanal; Schwellwert +20 bis -5 dB / Verhältnis 2:1 / Ansprechzeit ca. 25 ms / Rückstellzeit ca. 300 ms / Hard-Knee |
| Monitor-Mix | Cue-Mix/Split-Funktion mit PFL-/Master-Balance |
| Anzahl Mikrofoneingänge | 3 |
| Anzahl Line-Eingänge | 6 × Stereo |
| Anzahl Phono-Eingänge | 2 × Stereo |
| Anzahl Stereo-Kanäle | 5 |
| Master-Ausgänge | 2 × Stereo, Master 2 auf Mono umschaltbar |
| Mono-Ausgänge | Zone / Subwoofer |
| Record-Ausgänge | 1 × Stereo-Cinch, masterunabhängig |
| Kopfhörerausgänge | 1 × Klinke, unsymmetrisch |
| AUX-Return | 1 × FX Return, regelbar |
| FX-Send | 1 × FX Send, regelbar und Mikrofon- oder Mastersignal zuweisbar |
| Anschlussarten der Audioeingänge | MIC 1–3: XLR/6,3-mm-Klinke, symmetrisch / Line: Stereo-Cinch / Phono: Stereo-Cinch / AUX: 3,5-mm-Stereoklinke / FOH: 6,3-mm-Klinke, symmetrisch / FX Return: 6,3-mm-Klinke, unsymmetrisch |

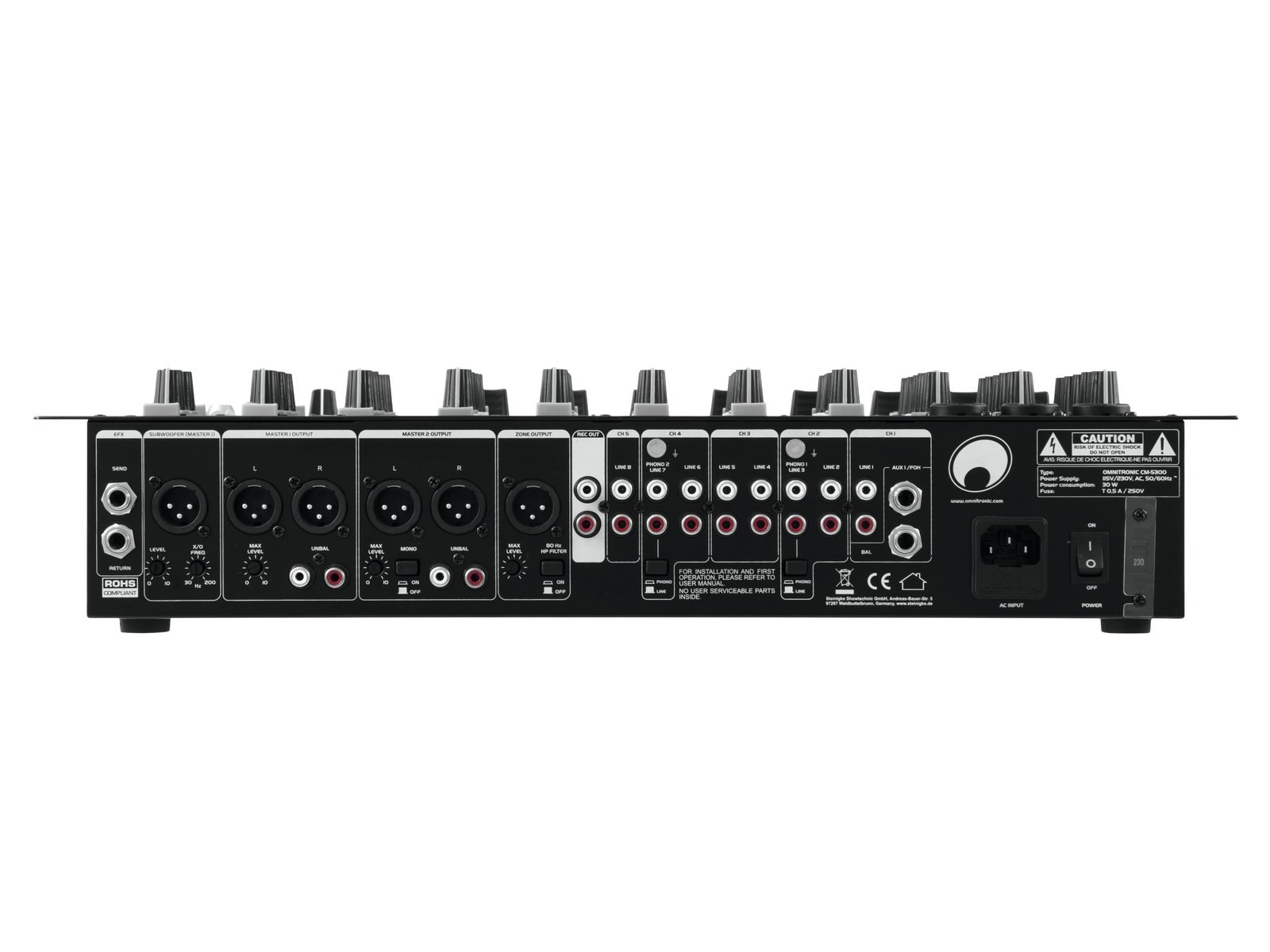

| Anschlussarten der Audioausgänge | Master 1/2: XLR, symmetrisch und Stereo-Cinch / Zone: XLR, symmetrisch / Subwoofer: XLR, symmetrisch / Record: Stereo-Cinch / FX Send: 6,3-mm-Klinke, unsymmetrisch / Kopfhörer: Klinke, unsymmetrisch |
| Pegelanzeige | 10-stellige LED-Anzeigen für Stereo-Kanäle, Masterwege und Zonenausgang |
| Statusanzeigen | Power, Kanalpegel, Masterpegel, CUE, Kanalquelle, Peak, ON AIR und Routing |
| Fader | Mikrofonkanäle: 60 mm / Stereo-Kanäle: 100 mm |
| Crossfader | 45 mm, den Stereo-Kanälen zuweisbar |
| Cue / PFL | PFL-Sektion mit Cue-Mix/Split-Funktion |
| Talkover | Einsatzpegel und Absenkung regelbar |
| Nettogewicht | 6 kg |
| Brutto-/Versandgewicht | Bruttogewicht: 7,50 kg |
Anwendungsgebiete – OMNITRONIC CM-5300
Das CM-5300 mischt, verteilt und kontrolliert Audiosignale in Clubs, bei mobilen Beschallungsaufgaben und in festen Installationen. Fünf Stereo-Kanäle nehmen Line-, Phono-, FOH- und AUX-Signale auf, während drei Mikrofonkanäle dynamische Mikrofone über symmetrische Kombibuchsen einbinden. Zwei Masterwege, der Zonenausgang und der Subwoofer-Ausgang führen Signale an getrennte Verstärker- oder Wiedergabewege. Der Record-Ausgang arbeitet unabhängig von den Masterreglern, und der regelbare Send-/Return-Weg integriert externe Effektgeräte. Die Rackbauform unterstützt den Einbau in ein 19-Zoll-Rack; die konkrete Systemintegration richtet sich nach den vorhandenen Ein- und Ausgängen der angeschlossenen Audiogeräte.
Service zum OMNITRONIC CM-5300
Zum CM-5300 beraten wir dich. Gemeinsam strukturieren wir die Systemplanung für deine vorhandenen Zuspieler, Mikrofone, Verstärker und Ausgabebereiche. Wir entwickeln mit dir eine nachvollziehbare Signalführung über Stereo-Kanäle, Masterwege, Zone, Subwoofer und Effektweg. Anschließend ordnen wir die verfügbaren Ein- und Ausgänge den vorgesehenen Signalwegen zu, ohne eine Kompatibilität mit externen Geräten zuzusagen.
| Anzahl Ausgangskanäle: | 2 |
|---|---|
| Anzahl Eingangskanäle: | 8 |
| I/O Varianten: | analog |
