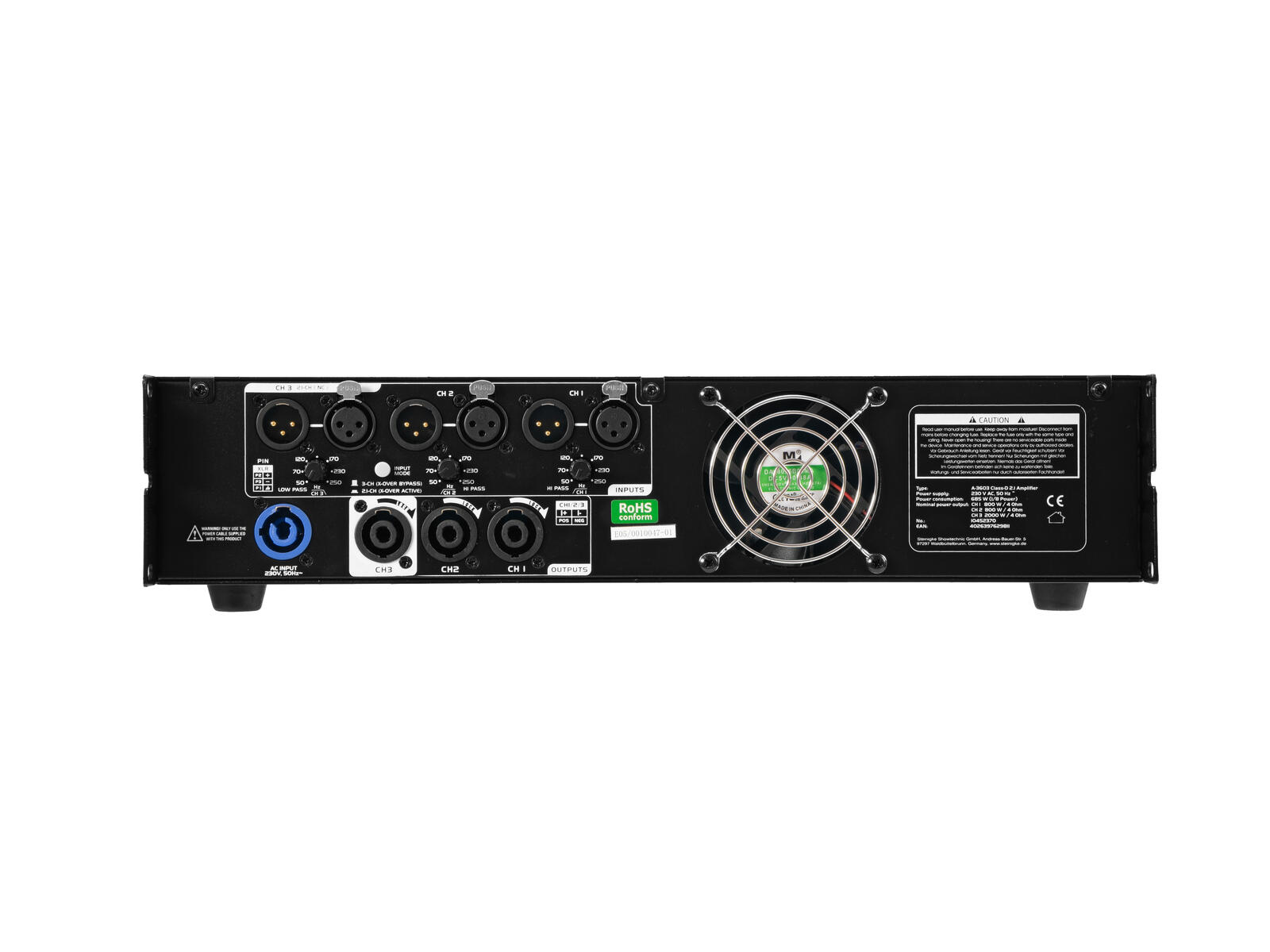

Die A-3603 von OMNITRONIC ist eine Endstufe und verstärkt Audiosignale in Audioanlagen. Drei Verstärkerkanäle arbeiten mit Class-D-Schaltung und Schaltnetzteil. An 4 Ω liefert der Subwooferkanal 2000 W RMS, während die beiden weiteren Kanäle jeweils 800 W RMS bereitstellen. Für 8 Ω sind 1000 W RMS am Subwooferkanal sowie jeweils 400 W RMS an den beiden anderen Kanälen ausgewiesen. Im 2.1-Betrieb trennen einstellbare Hochpass- und Tiefpassfilter den Frequenzbereich zwischen 50 und 250 Hz für zwei Hochmitteltonlautsprecher und einen Subwoofer. Alternativ lassen sich die drei Kanäle ohne aktive Frequenzfilter unabhängig betreiben. Symmetrische XLR-Eingänge, XLR-Durchschleifausgänge und verriegelbare Speaker-Ausgänge binden die A-3603 in passende Beschallungssysteme ein.
Technische Daten – OMNITRONIC A-3603
| Technische Daten | Wert |
|---|---|
| Hersteller | OMNITRONIC |
| Artikelname | A-3603 |
| Kategorie | Endstufe |
| Hersteller-Artikelnummer / Code | 10452370 |
| EAN / GTIN | 4026397629811 |
| Schaltungsart | Class D |
| Material | Stahlchassis mit Aluminiumfrontplatte |
| Breite | 48,3 cm |
| Tiefe | 41 cm |
| Rackbreite | 19" |
| Rackhöhe | 2 HE |
| Schutzklasse | Schutzklasse I |
| Zulässiger Temperaturbereich | -5–45 °C |
| Leistungsaufnahme | 685 W bei 1/8 Leistung |
| Netzanschluss / Einspeisestecker | P-Con-Einbaubuchse, blau; Anschlusskabel mit Schutzkontaktstecker |
| Schutzschaltungen | Integrierte Schutzschaltungen für Verstärker und Lautsprecher |
| Frequenzbereich | 20–20000 Hz |
| Eingangsimpedanz | 20 kΩ symmetrisch / 10 kΩ unsymmetrisch |
| Geräuschspannungsabstand | >100 dB |
| Dämpfungsfaktor | >500 |
| Anstiegsgeschwindigkeit | >10 V/µs |
| Trennfrequenz | 50–250 Hz |
| Anzahl Verstärkerkanäle | 3 |
| Verstärkerklasse | Class D |
| Netzteiltechnologie | Schaltnetzteil |
| Ausgangsleistung je Kanal/Impedanz | 4 Ω: 1 × 2000 W RMS, 2 × 800 W RMS / 8 Ω: 1 × 1000 W RMS, 2 × 400 W RMS |
| Betriebsart Stereo/Mono/Bridge | 2.1-Kanal-Betrieb / 3-Kanal-Betrieb |
| Filter / Frequenzweiche | Aktive Frequenzfilter im 2.1-Betrieb; ohne Frequenzfilter im 3-Kanal-Betrieb |
| Hochpassfilter | 50–250 Hz für Kanal 1 und 2 |
| Tiefpassfilter | 50–250 Hz für Kanal 3 |
| Anzahl analoge Audioeingänge | 3 |
| Line-Ausgänge | 3 XLR-Durchschleifausgänge |
| Lautsprecherausgänge | 3 verriegelbare Speaker-Einbaubuchsen |
| Anschlussarten der Audioeingänge | 3-pol XLR, elektronisch symmetriert |
| Anschlussarten der Audioausgänge | 3-pol XLR-Durchschleifausgänge / Speaker-Einbaubuchsen |
| Pegelanzeige | SIG, -20 dB, -10 dB und 0 dB pro Kanal |
| Statusanzeigen | Protect, Clip, Betriebsart, Power und Standby |
| Brutto-/Versandgewicht | 10,40 kg |
Anwendungsgebiete – OMNITRONIC A-3603
Die A-3603 verstärkt Audiosignale in Audioanlagen und arbeitet bei Beschallungs-, Bühnen- und Installationsaufgaben mit passiven Lautsprechern. Im 2.1-Modus versorgt sie zwei Hochmitteltonlautsprecher und einen Mono-Subwoofer, wobei die einstellbaren Filter die Übergangsfrequenzen festlegen. Der 3-Kanal-Modus stellt drei unabhängige Verstärkerwege ohne Frequenzfilter bereit. XLR-Durchschleifausgänge geben die Eingangssignale an eine weitere Endstufe weiter; die Lautsprecher werden über verriegelbare Speaker-Buchsen angeschlossen. Die konkrete Leistungs- und Impedanzzuordnung richtet sich nach den eingesetzten Lautsprechern.
Service zum OMNITRONIC A-3603
Zum A-3603 beraten wir dich. Wir unterstützen dich bei der Ein-/Ausgangs- und Gain-Struktur und ordnen die XLR- sowie Speaker-Anschlüsse dem geplanten Signalweg zu. Außerdem stimmen wir die Betriebsart auf dein Systemkonzept ab und begleiten dich bei der Leistungs- und Impedanzzuordnung. Eine Kompatibilitätsgarantie ist damit nicht verbunden.
| Anzahl Ausgangskanäle: | 3 |
|---|---|
| Anzahl Eingangskanäle: | 3 |
| I/O Varianten: | analog |
| Sperrgut: | NEIN |
| Verstärkerklasse: | Class-D |
| Verstärkerleistung pro Kanal @ 4 Ohm: | 1.001 - 2.000 Watt |
| interner DSP: | Nein |
