106 von Limmerhorns

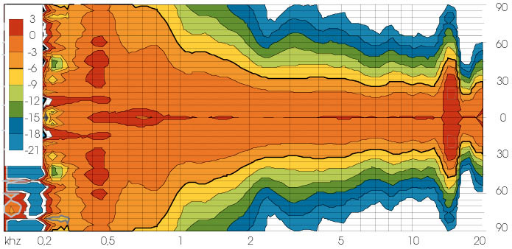

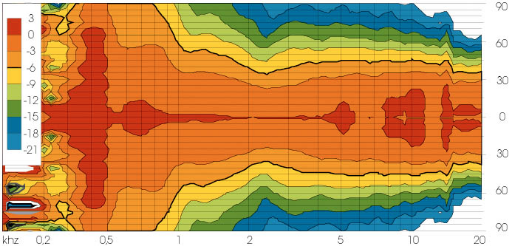

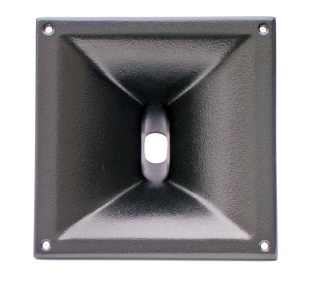

Der 106 von Limmerhorns ist ein kompakter Hornvorsatz aus GFK/GRP für 1”-Treiber mit nomineller Abstrahlung 90° × 60°. Das quadratische Frontmaß von 184 × 184 mm und die geringe Tiefe von 96 mm erleichtern die Integration in kleine Gehäuse; der Baffle-Ausschnitt von 150 × 150 mm ist quadratisch ausgeführt. Die Bauweise aus glasfaserverstärktem Kunststoff ist stabil, die Mundgeometrie auf kontrolliertes Abstrahlverhalten ausgelegt. Für die Auslegung stehen horizontale und vertikale Sensitivitätskurven bereit, die das Zielprofil 90/60 zeigen. Der 106 eignet sich als 1”-Horn, wenn kompakte Bauweise und klar definierte Abdeckung gefordert sind.

ACHTUNG !! Hörner von Limmerhorns werden auf Bestellung in Handarbeit produziert – daher erfolgt die Auslieferung erst ca. 14 Tage nach Bestellung !!

Technische Daten – Limmerhorns 106

Anwendungsgebiete – Limmerhorns 106

In kleinen Topteilen bietet das Horn eine 90° × 60°-Abdeckung für typische 1”-Treiber, wodurch Front-of-House und Nahfeld-Beschallung mit homogener horizontaler Verteilung realisierbar sind. Das quadratische Format vereinfacht symmetrische Layouts in 2-Wege-Gehäusen; die geringe Einbautiefe hilft bei flachen Monitoren oder Installationslautsprechern. Die Kombination aus definiertem Öffnungswinkel und 150 × 150 mm Baffle-Cutout unterstützt präzise Übergänge zum Mittel-/Tiefton. Ebenso eignet es sich für feste Installationen, bei denen saubere Kanten und reproduzierbare Montageachsen gefordert sind. Der 106 passt in Designs, die eine klare Richtwirkung bei moderaten Gehäusegrößen benötigen.

Downloads und Service – Limmerhorns 106

Wir unterstützen bei der Auswahl des passenden 1”-Treiber-Adapters, bei der Festlegung der Trennfrequenz und bei der Gehäuseintegration. Auf Wunsch liefern wir Empfehlungen zur Weiche oder zum DSP-Setup einschließlich Zielkurven, Delay und Pegelabgleich. Für Prototypen bieten wir Hinweise zum Fräsen des 150 × 150 mm-Ausschnitts und zu sauberer Verschraubung. Bei Bedarf erstellen wir eine einfache Bauempfehlung oder stimmen bestehende Systeme ab. Der 106 wird dabei stets im Gesamtsystem betrachtet – Beratung inklusive.
