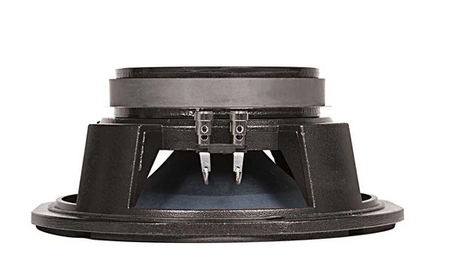

Mit dem LEGEND-CA1059 bietet Eminence einen Bass-Gitarren-Lautsprecher, der für Bassboxen und Combos ausgelegt ist. Die Programmleistung beträgt 500 W bei 8 Ω Nennimpedanz, der Wirkungsgrad liegt bei 98,7 dB. Eine 51-mm-Schwingspule arbeitet mit einem Ferritmagneten; die Papiermembran besitzt einen Stoffrand. Der Aluminiumgusskorb ist seitlich gekürzt und ermöglicht eine enge Anordnung in 2×10- und 4×10-Konfigurationen. Auch 8×10-Anordnungen sind vorgesehen. Mit 48 Hz Resonanzfrequenz, 4,72 mm Xmax und 5,08 kg Nettogewicht lässt sich das Chassis gezielt in Basskonzepte integrieren. Der LEGEND-CA1059 eignet sich damit für Neuaufbau, Austausch und Reparatur passender Bassboxen.
JETZT – originale Recone-Kits von Eminence sowie unser Recone-Service – nur hier!
Technische Daten – Eminence LEGEND-CA1059
| Technische Daten | Wert |
|---|---|
| Kategorie | Bass-Gitarren-Lautsprecher |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit Programm (W) | 500 W |
| Wirkungsgrad 1W/1m (dB) | 98,7 dB |
| Schwingspulendurchmesser (mm) | 51 mm |
| Magnetmaterial | Ferrit |
| Membranmaterial | Papier |
| Außendurchmesser (mm) | 266,7 mm |
| Einbaudurchmesser (mm) | 228,9 mm |
| Lochkreisdurchmesser (mm) | 246,5 mm |
| Einbautiefe (mm) | 115,1 mm |
| Nettogewicht (kg) | 5,08 kg |
| Versandgewicht (kg) | 5,76 kg |
| Gleichstromwiderstand Re (Ω) | 5,53 Ω |
| Schwingspuleninduktivität Le (mH) | 0,11 mH |
| Resonanzfrequenz Fs (Hz) | 48 Hz |
| Qms | 3,27 |
| Qes | 0,28 |
| Qts | 0,26 |
| Vas (l) | 71,47 l |
| Sd (cm²) | 350,1 cm² |
| Xmax (mm) | 4,72 mm |
| Xvar/Xdamage (mm) | 8 mm |
| Mms (g) | 27 g |
| BxL (Tm) | 12,54 Tm |
| Cms (mm/N) | 0,42 mm/N |
| EBP (Hz) | 169 Hz |
| CB Vb (l) @ Qtc = 0,577 * | 18,2 l |
| CB Vb (l) @ Qtc = 0,500 * | 26,5 l |
| CB Vb (l) @ Qtc = 0,450 * | 35,8 l |
| CB Vb (l) @ Fc = 90 Hz * | 28,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 63,4 l |
| CB Vb (l) @ Fc = 50 Hz * | 840,1 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 35,8 l |
| F_upper (Hz) * | 8165 Hz |
| F_lower (Hz) * | 164 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eminence LEGEND-CA1059
Der LEGEND-CA1059 ist für Bassboxen und Combos vorgesehen und lässt sich durch den seitlich gekürzten Korb gut in dicht bestückten Mehrfachanordnungen einsetzen. Für 2×10- und 4×10-Gehäuse bietet die Bauform eine platzsparende Grundlage; auch 8×10-Konfigurationen sind vorgesehen. Die 8-Ω-Ausführung kann als Ersatzchassis oder für einen Neuaufbau verwendet werden, wenn die elektrische und mechanische Abstimmung des Systems dazu passt. Ferritmagnet, Papiermembran mit Stoffrand und Aluminiumgusskorb bilden die konstruktive Basis für Basslautsprechersysteme. Mit 115,1 mm Einbautiefe und 228,9 mm Einbaudurchmesser sollten Schallwand und Innenraum vor der Montage passend ausgelegt werden.
Service zum Eminence LEGEND-CA1059
Zum LEGEND-CA1059 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Auch bei Weichen- oder DSP-Fragen unterstützen wir bei der Auslegung des Gesamtsystems. Für Reparaturen können außerdem originale Recone-Kits und unser Recone-Service berücksichtigt werden.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 25,000 - 49,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 25,000 - 49,999 L |
| LS Chassis-Typ: | Bass-Gitarren Lautsprecher |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 7.500,000 - 20.000,000 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
