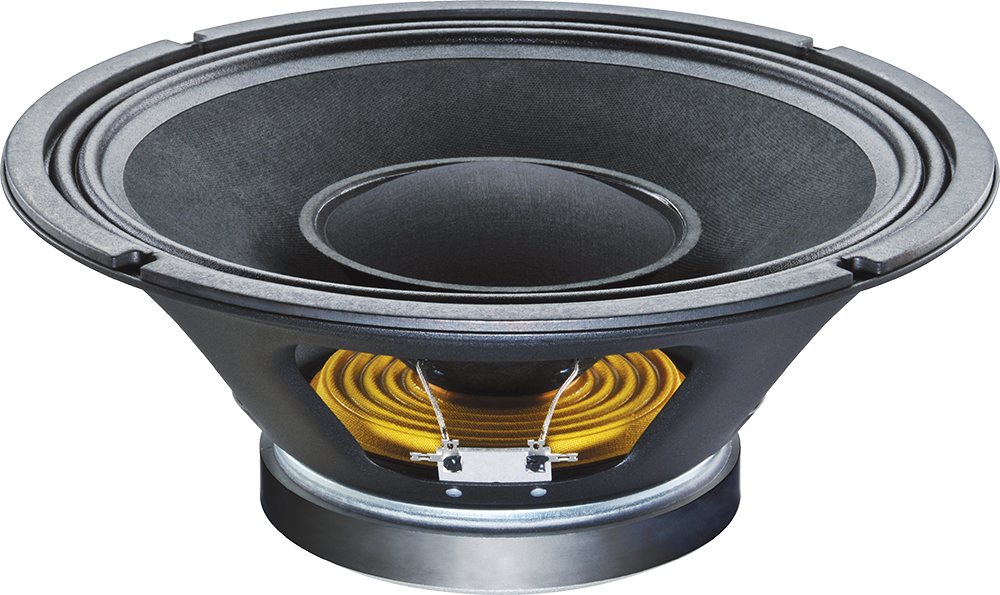

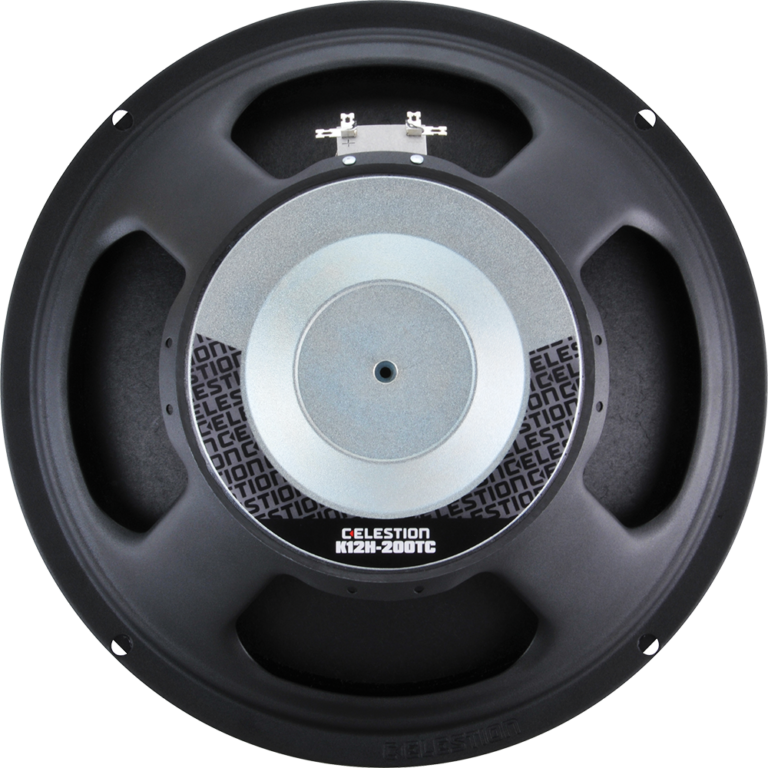

Der K12H-200TC von Celestion ist ein 12" Breitbänder für Lautsprecherkonzepte, bei denen ein weiter nutzbarer Frequenzbereich aus einem einzelnen Chassis gefragt ist. Die 8 Ω Ausführung arbeitet mit 200 W AES-Belastbarkeit und 400 W kontinuierlicher Belastbarkeit. Der Wirkungsgrad liegt bei 98 dB, der Frequenzbereich reicht von 50 Hz bis 10000 Hz. Zur Konstruktion gehören ein gepresster Stahlkorb, ein Ferritmagnet, eine 50 mm Schwingspule aus rundem Kupfer sowie eine Kevlar-verstärkte Papiermembran mit zusätzlichem Hochtonkegel. Damit eignet sich der K12H-200TC für sachlich geplante PA-Aufbauten, Bühnen- und Monitoranwendungen ebenso wie für HiFi- und DIY-Projekte, bei denen Gehäuse, Weiche oder DSP sauber auf die Parameter abgestimmt werden.
JETZT – originale Recone-Kits von Celestion sowie unser Recone-Service – nur hier!
Technische Daten – Celestion K12H-200TC
| Technische Daten | Wert |
|---|---|
| Kategorie | Breitbänder |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 200 W |
| Belastbarkeit Programm (W) | 400 W |
| Wirkungsgrad 1W/1m (dB) | 98 dB |
| Frequenzbereich (Hz) | 50–10000 Hz |
| Schwingspulendurchmesser (mm) | 50 mm |
| Magnetmaterial | Ferrite |
| Außendurchmesser (mm) | 309 mm |
| Einbaudurchmesser (mm) | 283 mm |
| Lochkreisdurchmesser (mm) | 297 mm |
| Einbautiefe (mm) | 130,3 mm |
| Nettogewicht (kg) | 3,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,0 kg |
| EAN | 739894587051 |
| Hersteller Artikelnummer | K12H-200TC-8Ω |
| Gleichstromwiderstand Re (Ohm) | 5,81 Ω |
| Schwingspuleninduktivität Le (mH) | 0,63 mH |
| Resonanzfrequenz Fs (Hz) | 62,30 Hz |
| Qms | 2,804 |
| Qes | 0,432 |
| Qts | 0,374 |
| Vas (l) | 64,10 l |
| Sd (cm²) | 530,93 cm² |
| Xmax (mm) | 4 mm |
| Mms (g) | 40,57 g |
| BxL (Tm) | 14,63 Tm |
| Cms (mm/N) | 14,63 mm/N |
| Rms (kg/s) | 5,67 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 46,4 l |
| CB Vb (l) @ Qtc = 0,500 * | 81,4 l |
| CB Vb (l) @ Qtc = 0,450 * | 143,2 l |
| CB Vb (l) @ Fc = 90 Hz * | 58,9 l |
| CB Vb (l) @ Fc = 70 Hz * | 243,9 l |
| CB Einsatz-Empfehlung * | Kick-Bass 143,2 l |
| F_upper (Hz) * | 1600 Hz |
| F_lower (Hz) * | 133 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Celestion K12H-200TC
Der K12H-200TC passt in 12" Lautsprecheraufbauten, bei denen der Arbeitsbereich von Bassgrundton über Mitten bis in den erweiterten Hochton aus einem Chassis abgedeckt werden soll. In PA-Konzepten kann der Treiber in kompakten Fullrange-Boxen, Monitorlösungen oder als Bestandteil einfacher Mehrwege-Systeme eingesetzt werden, sofern Gehäuse, Weiche oder DSP zur geplanten Anwendung passen. Für HiFi- und DIY-Projekte ist das Chassis interessant, wenn ein 8 Ω Aufbau mit Ferritmagnet, 98 dB Wirkungsgrad und 50 mm Schwingspule sauber integriert werden soll. Die TSP unterstützen eine nachvollziehbare Gehäuseplanung, während der zusätzliche Hochtonkegel den oberen Arbeitsbereich erweitert und damit reduzierte Treiberanzahlen in passenden Konzepten ermöglicht.
Service zum Celestion K12H-200TC
Zum K12H-200TC bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung, DSP-/Weichen-Setup sowie passende Empfehlungen für PA-, HiFi- und DIY-Projekte. Außerdem unterstützen wir bei Recone-Kit, Recone-Service, Bauplan oder Bauset, wenn Reparatur oder Neuaufbau sauber geplant werden sollen.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 125,000 - 149,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 75,000 - 99,999 L |
| LS Chassis-Typ: | Breitbänder |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
