Der HWB130 von Ciare ist ein 5-Zoll-Tief-Mitteltöner für kompakte Lautsprecherkonzepte, bei denen ein breiter nutzbarer Arbeitsbereich und überschaubare Gehäusegrößen gefragt sind. Die Varianten 4 Ω und 8 Ω decken unterschiedliche Anschluss- und Systemanforderungen ab. Die Belastbarkeit liegt bei 80 W AES und 160 W Programm, der Frequenzbereich reicht von 55 Hz bis 7000 Hz. Der Treiber arbeitet mit 32-mm-Schwingspule, Ferritmagnet, Aluminiumkorb, Gummisicke und einer Membran aus beschichteter Zellulosefaser. Für den HWB130 passt die empfohlene Vented-Box-Abstimmung mit 7 l zu kompakten PA-, HiFi- und DIY-Aufbauten, in denen ein kleiner LF-Treiber sauber in ein Mehrwege-System eingebunden werden soll.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare HWB130

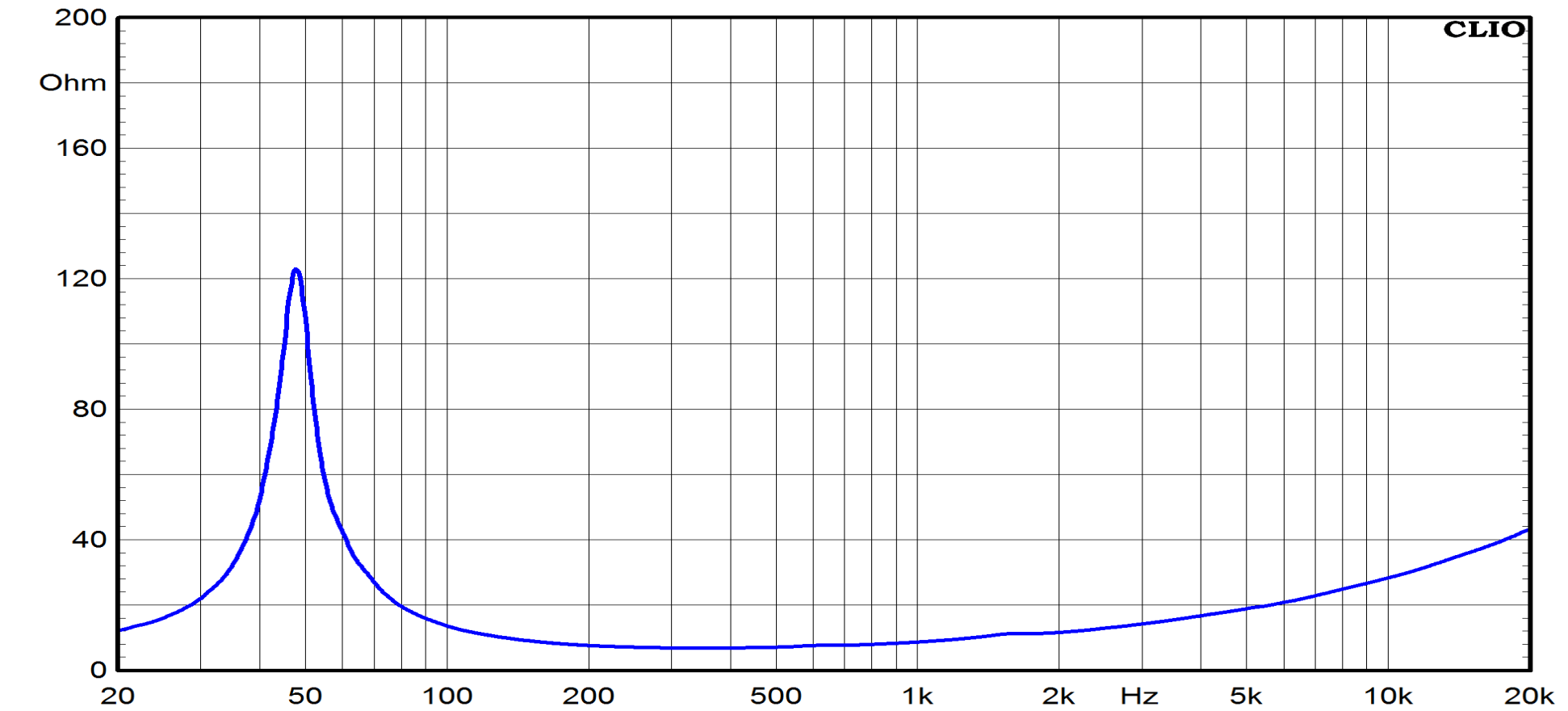

| Technische Daten | 4 Ω | 8 Ω |
|---|---|---|
| Kategorie | Tief-Mitteltöner | Tief-Mitteltöner |
| Größe (Zoll) | 5" | 5" |
| Nennimpedanz (Ohm) | 4 Ω | 8 Ω |
| Belastbarkeit AES (W) | 80 W | 80 W |
| Belastbarkeit Programm (W) | 160 W | 160 W |
| Wirkungsgrad 1W/1m (dB) | 92 dB | 89 dB |
| Frequenzbereich (Hz) | 55–7000 Hz | 55–7000 Hz |
| Schwingspulendurchmesser (mm) | 32 mm | 32 mm |
| Magnetmaterial | Ferrite | Ferrite |
| Ferrofluid | No | No |
| Außendurchmesser (mm) | 146 mm | 146 mm |
| Einbaudurchmesser (mm) | 117 mm | 117 mm |
| Lochkreisdurchmesser (mm) | 135,5 mm | 135,5 mm |
| Einbautiefe (mm) | 75 mm | 75 mm |
| Empfohlenes Gehäusevolumen (l) | 7 l | 7 l |
| Empfohlene Abstimmfrequenz (Hz) | 58 Hz | 60 Hz |
| Nettogewicht (kg) | 1,6 kg | 1,6 kg |
| Versandgewicht/Bruttogewicht (kg) | 2,4 kg | 2,4 kg |
| Hersteller Artikelnummer | HWB130-4 | HWB130 |
| Gleichstromwiderstand Re (Ohm) | 3 Ω | 5,8 Ω |
| Schwingspuleninduktivität Le (mH) | 1,2 mH | 1,3 mH |
| Resonanzfrequenz Fs (Hz) | 46 Hz | 48 Hz |
| Qms | 5,9 | 5,7 |
| Qes | 0,29 | 0,32 |
| Qts | 0,28 | 0,3 |
| Vas (l) | 12,5 l | 12,5 l |
| Sd (cm²) | 87 cm² | 87 cm² |
| Xmax (mm) | 4,5 mm | 4,5 mm |
| Mms (g) | 10,5 g | 9,5 g |
| BxL (Tm) | 5,6 Tm | 7,2 Tm |
| EBP (Hz) | 159 Hz | 150 Hz |
| Wirkungsgrad η0 (%) | 0,41 % | 0,42 % |
| CB Vb (l) @ Qtc = 0,577 * | 3,9 l | 4,6 l |
| CB Vb (l) @ Qtc = 0,500 * | 5,7 l | 7,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 7,9 l | 10,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 4,4 l | 5,0 l |
| CB Vb (l) @ Fc = 70 Hz * | 9,5 l | 11,1 l |
| CB Vb (l) @ Fc = 50 Hz * | 68,7 l | 146,2 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 7,9 l | Tief-Mitteltöner 10,0 l |
| F_upper (Hz) * | 519 Hz | 837 Hz |
| F_lower (Hz) * | 121 Hz | 127 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare HWB130
Der HWB130 eignet sich für kompakte Bass-Mittelton-Anwendungen in belüfteten Gehäusen, wenn ein 5-Zoll-Chassis mit 7-l-Empfehlung und Abstimmung um 58 Hz beziehungsweise 60 Hz in ein sauberes Gesamtkonzept eingebunden werden soll. In kleinen PA-Topteilen, Nahfeld-Setups oder kompakten Monitorlösungen kann der breite Frequenzbereich als Grundlage für eine passende Trennung zum Hochtonweg dienen. Im HiFi- und DIY-Bereich ist der Treiber für schlanke Mehrwege-Lautsprecher, Reparaturprojekte und eigene Gehäuseentwicklungen interessant, sofern Volumen, Abstimmung und Weiche passend ausgelegt werden. Die 4-Ω- und 8-Ω-Ausführung erleichtern die Anpassung an unterschiedliche Verstärker- und Weichenkonzepte, ohne die mechanische Bauform zu ändern.
Service zum Ciare HWB130
Zum HWB130 bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung und passende Weichen- oder DSP-Setups. Für PA-, HiFi- und DIY-Projekte unterstützen wir bei Volumenwahl, Trennfrequenz, Ersatzteilbedarf, Recone-Kit und Recone-Service.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 5" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,250 - 1,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
