Die HD3200 von Amate Audio ist eine Endstufe für die Leistungsverstärkung in Audioanlagen. Die zweikanalige Class-H-Schaltung liefert im Stereobetrieb 1000 + 1000 W an 8 Ω und 1750 + 1750 W an 4 Ω. Für niedrige Lasten stehen 2500 + 2500 W an 2 Ω zur Verfügung; der Betrieb unter ungünstigen Lüftungsbedingungen kann dabei die thermische Schutzfunktion aktivieren. Im Brückenbetrieb werden 3500 W an 8 Ω oder 5000 W an 4 Ω bereitgestellt. Die Spannungsverstärkung beträgt 32 dB, die Eingangsempfindlichkeit 2 V und die Eingangsimpedanz 20 kΩ. Der Frequenzbereich reicht von 20 Hz bis 20 kHz, ergänzt durch einen Dämpfungsfaktor von 400 und einen A-bewerteten Signal-Rausch-Abstand von 108 dB. Stereo-, Parallel- und Bridge-Modus, einstellbare Limiter pro Kanal, Soft-Start sowie Schutz gegen Übertemperatur, Überstrom, Gleichspannung und Kurzschluss unterstützen die Einbindung der HD3200.
Technische Daten – Amate Audio HD3200
Technische Daten | Wert |
|---|---|
Hersteller | Amate Audio |
Artikelname | HD3200 |
Kategorie | Endstufe |
Breite | 482 mm |
Höhe | 88 mm |
Tiefe | 440 mm |
Rackbreite | 19" |
Rackhöhe | 2 HE |
Betriebsspannung | 220–240 V AC |
Netzfrequenz | 50/60 Hz |
Netzanschluss / Einspeisestecker | IEC-Netzanschluss |
Schutzschaltungen | Übertemperatur, Überstrom, Gleichspannung am Ausgang, Kurzschluss, RF sowie Einschalt- und Ausschaltstummschaltung; thermische Pegelreduzierung um etwa 6 dB vor der Abschaltung |
Kühlungsart | Elektronisch geregelte Zwangskühlung mit zwei Lüftergeschwindigkeiten und Luftführung von hinten nach vorn |
Frequenzbereich | 20 Hz–20 kHz (0/−1 dB) |
Eingangsimpedanz | 20 kΩ |
Eingangsempfindlichkeit | 2 V |
Geräuschspannungsabstand | 108 dB (A) |
Klirrfaktor / THD / THD+N | 0,1 % THD bei 1 kHz |
Übersprechen | 65 dB |
Dämpfungsfaktor | 400 bei 1 kHz und 8 Ω |
Anstiegsgeschwindigkeit | ±12 V/μs |
Anzahl Verstärkerkanäle | 2 |
Verstärkerklasse | Class H |
Netzteiltechnologie | Lineares Netzteil |
Ausgangsleistung je Kanal/Impedanz | Stereo 8 Ω: 1000 + 1000 W / Stereo 4 Ω: 1750 + 1750 W / Stereo 2 Ω: 2500 + 2500 W |
Brückenleistung | 8 Ω: 3500 W / 4 Ω: 5000 W |
Brückenimpedanz | 8 Ω / 4 Ω |
Betriebsart Stereo/Mono/Bridge | Stereo / Parallel / Bridge |
Spannungsverstärkung / Gain | 32 dB |

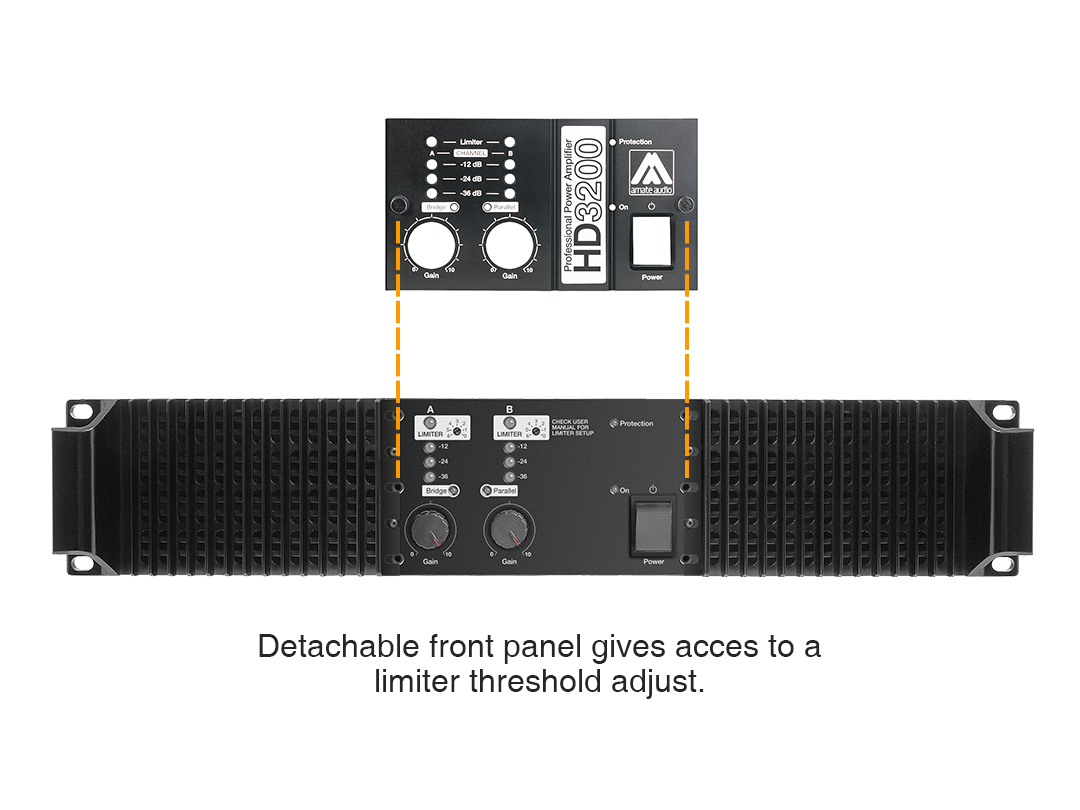

Limiter | Anti-Clipping-Limiter mit einstellbarem Schwellenwert je Kanal; im Bridge-Modus über Kanal A |
Lautsprecherausgänge | Kanal A und Kanal B über Speakon und Schraubklemmen |
Anschlussarten der Audioeingänge | 2 × XLR, elektronisch symmetriert |
Anschlussarten der Audioausgänge | 2 × XLR-Link, 2 × Speakon und Schraubklemmen |
Lautsprecherausgangs-Belegung | Speakon A: Kanal A über +1/−1 und Kanal B über +2/−2 / Speakon B: Kanal B über +1/−1 / Bridge über Speakon A +1/+2 |
Pegelanzeige | Separate LED-Pegelanzeigen je Kanal für −36 dB, −24 dB und −12 dB |
Statusanzeigen | Power, Protection, Bridge und Parallel |
Clip-Anzeige | Limiter-LED je Kanal |
Nettogewicht | 21 kg |
Versandgewicht (Shopwert) | 21,8 kg (Shopwert) |
Anwendungsgebiete – Amate Audio HD3200
Die HD3200 eignet sich für die Leistungsverstärkung in Audioanlagen, insbesondere für fest installierte Beschallungssysteme mit zwei separat regelbaren Kanälen. Je nach Lautsprecherlast lässt sich der Verstärker im Stereo- oder Parallelbetrieb einsetzen; für monophone Anwendungen steht der Bridge-Modus zur Verfügung. Elektronisch symmetrierte XLR-Eingänge übernehmen die Signalzuführung, während XLR-Link-Ausgänge das Weiterreichen des Eingangssignals an zusätzliche Geräte ermöglichen. Die Lautsprecheranbindung erfolgt kanalweise über Speakon-Buchsen oder Schraubklemmen. Pegelanzeigen, Limiter- und Schutzanzeigen unterstützen die Betriebskontrolle. Die Zwangskühlung führt Luft von der Rückseite zur Front und setzt eine freie Luftzirkulation voraus. Leistungs- und Impedanzzuordnung müssen auf das angeschlossene Lautsprechersystem und die vorgesehene Betriebsart abgestimmt werden.
Service zum Amate Audio HD3200
Zum HD3200 bieten wir Beratung zur Einbindung in professionelle Audioanlagen, zur Ein-/Ausgangs- und Gain-Struktur sowie zur Wahl von Stereo-, Parallel- oder Bridge-Betrieb. Wir unterstützen außerdem bei der Leistungs- und Impedanzzuordnung und bei der sachgerechten Berücksichtigung der Schutz- und Limiterfunktionen, ohne eine Kompatibilitätsgarantie zu geben.
