Mit dem F12M-150-Triple-Cone bietet Celestion einen Breitbänder, der für Amp-Modeller und Impulsantworten ausgelegt ist und mit zwei zusätzlichen Hochtonkonen im Hauptkonus arbeitet. Die Nennimpedanz beträgt 8 Ω, der Wirkungsgrad 97 dB und der Frequenzbereich reicht von 60 bis 12000 Hz. Die 51-mm-Schwingspule arbeitet mit einem Keramikmagneten; die Triple-Cone-Konstruktion zielt auf einen breiten, neutralen Übertragungsbereich. Mit seiner 12-Zoll-Baugröße eignet sich das Chassis für modellergestützte Gitarren-Rigs, Bühnenanwendungen und DIY-Lautsprecherkonzepte. Der F12M-150-Triple-Cone verbindet breitbandige Wiedergabe mit dem auf Gitarrenlautsprecher abgestimmten Ansprechverhalten.
JETZT – originale Recone-Kits von Celestion sowie unser Recone-Service – nur hier!
Technische Daten – Celestion F12M-150-Triple-Cone
| Technische Daten | Wert |
|---|---|
| Kategorie | Breitbänder |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 8 Ω |
| Wirkungsgrad 1W/1m (dB) | 97 dB |

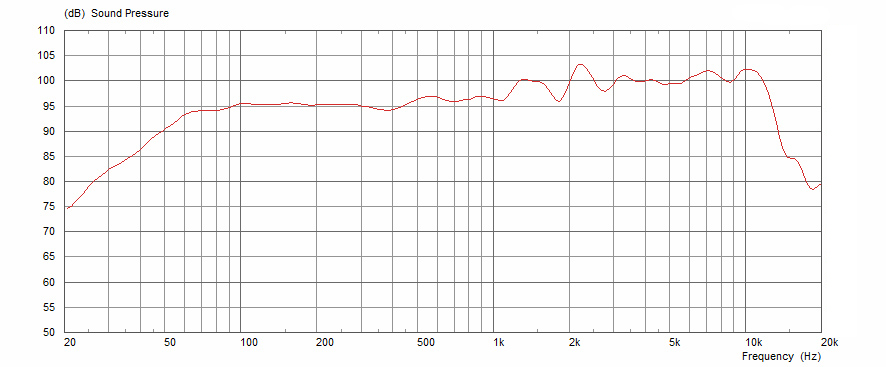

| Frequenzbereich (Hz) | 60–12000 Hz |
| Schwingspulendurchmesser (mm) | 51 mm |
| Magnetmaterial | Ceramic |
| Außendurchmesser (mm) | 309 mm |
| Einbaudurchmesser (mm) | 283 mm |
| Lochkreisdurchmesser (mm) | 297 mm |
| Einbautiefe (mm) | 127 mm |
| Nettogewicht (kg) | 3,6 kg |
| Versandgewicht (kg) | 4,4 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 6,07 Ω |
| Schwingspuleninduktivität Le (mH) | 0,128 mH |
| Resonanzfrequenz Fs (Hz) | 70 Hz |
| Qms | 10,446 |
| Qes | 0,992 |
| Qts | 0,906 |
| Vas (l) | 46,89 l |
| Mms (g) | 44,772 g |
| BxL (Tm) | 10,923 Tm |
| Cms (mm/N) | 0,118 mm/N |
| Rms (kg/s) | 1,868 kg/s |
| CB Vb (l) @ Fc = 90 Hz * | 71,8 l |
| F_upper (Hz) * | 7617 Hz |
| F_lower (Hz) * | 69 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Celestion F12M-150-Triple-Cone
Der F12M-150-Triple-Cone ist für Lautsprechersysteme vorgesehen, die Signale von Amp-Modellern und Impulsantworten möglichst breitbandig wiedergeben sollen. Mit 60 bis 12000 Hz Übertragungsbereich und 97 dB Wirkungsgrad lässt sich das Chassis in modellergestützte Gitarren-Rigs, Bühnenmonitore und andere PA-nahe Anwendungen integrieren. Im DIY-Bereich bietet sich der 12-Zoll-Treiber für breitbandige Ein-Wege-Konzepte oder als Grundlage für spezielle Gitarren- und Monitoring-Lösungen an. Die 8-Ω-Nennimpedanz erleichtert die elektrische Einordnung in passende Verstärker- und Systemkonzepte, ohne eine konkrete Systemkompatibilität vorwegzunehmen.
Service zum Celestion F12M-150-Triple-Cone
Zum F12M-150-Triple-Cone bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, Gitarren- und DIY-Projekte. Auf Wunsch unterstützen wir außerdem beim DSP- oder Weichen-Setup sowie mit Empfehlungen, Bauplan und Bauset. Für die Instandsetzung sind Recone-Kit und Recone-Service vorgesehen.
| LS Chassis-Typ: | Breitbänder |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 7.500,000 - 20.000,000 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,750 - 0,999 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,750 - 0,999 |
| Sperrgut: | NEIN |
Celestion professional loudspeakers and compression drivers have earned an enviable global reputation for innovative design, exceptional performance and superior reliability.
The pursuit of excellence begins with a world-leading team of R&D engineers, led by experienced Head of Engineering Paul Cork at our purpose-built facility in Ipswich, England. The team are supported by state-of-the-art design, development, analysis and testing tools as well as experienced technical drawing and specialist development technicians with the resources on-site to prototype, test and measure the performance of new designs.
In addition to developing our standard range, the R&D team also works with our OEM customers to establish the parameters of a specific project and identify the best way to fulfill the design brief, either by modifying an existing model or developing a new product ‘from the ground up’.
Celestion’s R&D department also calls upon the expertise of the Group Research team, headed by Mark Dodd (inset). Its remit is to discover and develop new technologies, techniques and processes that add value to the fast-expanding portfolio of Celestion professional audio products. Mark is a participating member of the Audio Engineering Society, and one of the foremost contributors of authoritative papers on compression driver and loudspeaker technology.
