Der CXI160 von Ciare ist ein 6,5" Koaxialtreiber für kompakte Mehrwege-Lautsprecher, bei denen Tiefmittelton und Hochton platzsparend auf einer Achse arbeiten. Der LF-Zweig besitzt 4 Ω Nennimpedanz, der HF-Zweig 8 Ω; die nominale Belastbarkeit beträgt 220 W LF und 150 W HF, die Programmleistung liegt bei 450 W LF und 250 W HF. Der Frequenzbereich reicht von 70 Hz bis 20000 Hz, die Empfindlichkeit liegt bei 94 dB LF und 105 dB HF. Der CXI160 nutzt einen Ferritmagneten im LF-Zweig und einen Neodym-Antrieb im HF-Zweig, dazu eine dotierte Zellulosefasermembran für den LF-Bereich und Mylar für den HF-Bereich. Mit 8 l empfohlenem Bassreflexvolumen und 70 Hz Abstimmfrequenz passt das Chassis in kompakte PA-Topteile, Bühnenmonitore, Installationslösungen und ebenso in sauber geplante HiFi- oder DIY-Projekte.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare CXI160
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxialtreiber |
| Größe (Zoll) | 6,5" |
| Nennimpedanz (Ohm) | LF: 4 Ω | HF: 8 Ω |
| Belastbarkeit AES (W) | LF: 220 W | HF: 150 W |
| Belastbarkeit Programm (W) | LF: 450 W | HF: 250 W |
| Wirkungsgrad 1W/1m (dB) | LF: 94 dB | HF: 105 dB |
| Frequenzbereich (Hz) | 70–20000 Hz |
| Schwingspulendurchmesser (mm) | LF: 50 mm | HF: 44 mm |
| Magnetmaterial | LF: Ferrit | HF: Neodym |
| Ferrofluid | Nein |
| Außendurchmesser (mm) | 165 mm |
| Einbaudurchmesser (mm) | 145 mm |
| Lochkreisdurchmesser (mm) | 154,5 mm |
| Einbautiefe (mm) | 108 mm |
| Empfohlenes Gehäusevolumen (l) | 8 l |
| Empfohlene Abstimmfrequenz (Hz) | 70 Hz |
| Nettogewicht (kg) | 2,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 3,7 kg |

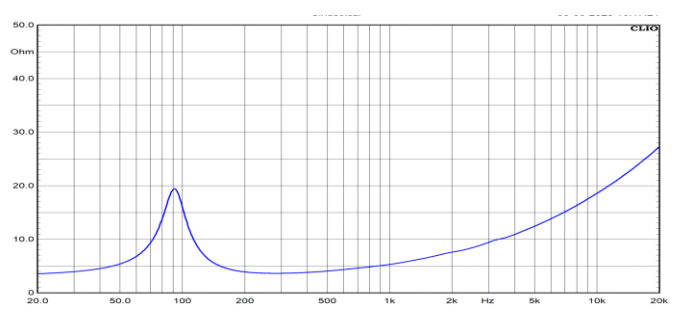

| Gleichstromwiderstand Re (Ohm) | LF: 2,8 Ω | HF: 4,5 Ω |
| Schwingspuleninduktivität Le (mH) | 0,42 mH |
| Resonanzfrequenz Fs (Hz) | LF: 91 Hz | HF: 1400 Hz |
| Qms | 5,03 |
| Qes | 0,57 |
| Qts | 0,51 |
| Vas (l) | 7,8 l |
| Sd (cm²) | 120 cm² |
| Xmax (mm) | 4,5 mm |
| Mms (g) | 15 g |
| BxL (Tm) | 6,8 Tm |
| EBP (Hz) | 160 |
| Wirkungsgrad η0 (%) | 0,53 % |
| CB Vb (l) @ Qtc = 0,577 * | 27,9 l |
| F_upper (Hz) * | 1214 Hz |
| F_lower (Hz) * | 153 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare CXI160
Der CXI160 eignet sich für kompakte Lautsprecherkonzepte, bei denen eine koaxiale Bauweise mechanische Einfachheit und eine klare Positionierung der Schallquellen ermöglicht. In PA-Anwendungen kommt der Treiber für kleine Topteile, Bühnenmonitore, Installationslautsprecher oder dezente Sprach- und Musiksysteme infrage, wenn der nutzbare Bereich ab 70 Hz und die 8-l-Bassreflexabstimmung zum Gehäusekonzept passen. Im HiFi- und DIY-Umfeld lässt sich das Chassis für platzsparende Zweiwege-Entwürfe, Ersatzaufgaben oder individuelle Lautsprecherprojekte einsetzen. Die getrennten LF- und HF-Daten erleichtern die Planung einer passenden passiven Weiche oder einer aktiven DSP-Lösung, ohne die mechanische Kompaktheit eines 6,5"-Formats aufzugeben.
Service zum Ciare CXI160
Zum CXI160 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur passenden Systemabstimmung für PA-, HiFi- und DIY-Projekte. Außerdem helfen wir bei Recone-Kit, Recone-Service, Weichen-Setup, DSP-Setup, Presets, Empfehlungen, Bauplan oder Bauset.
| LS Chassis-Typ: | Koaxialtreiber |
|---|---|
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Mylar / Polyester / Polyethylen / Kunststoff |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 6,5" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
