Der CX6F140 von RedCatt ist ein Coaxialtreiber, der einen 6,5"-Tief-Mitteltonzweig mit einer zentral angeordneten Hochtonsektion in einem kompakten Chassis kombiniert. Der LF-Zweig ist mit 100 W AES und 200 W Programm belastbar, während für den HF-Zweig 30 W AES und 60 W Programm angegeben werden. Die Nennimpedanz beträgt jeweils 8 Ω. Mit 93,8 dB Wirkungsgrad im LF-Bereich und 101 dB im HF-Bereich verbindet der CX6F140 eine Papiermembran mit einem zentralen Polymer-Hochtonsystem. Der kombinierte Ferrit-Neodym-Magnetkreis und das aus einem Stück Aluminium CNC-gefertigte Mini-Waveguide ermöglichen eine kompakte koaxiale Konstruktion. Für PA- und Veranstaltungstechnik eignet sich der Treiber für kompakte Zwei-Wege-Lautsprechersysteme, bei denen Tief-Mittelton und Hochton auf einer gemeinsamen Achse angeordnet werden sollen. Auch im HiFi- und DIY-Lautsprecherbau lässt sich der CX6F140 für kompakte koaxiale Lautsprecherkonzepte einsetzen.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt CX6F140
Technische Daten | Wert |
|---|---|
Kategorie | Coaxialtreiber |
Größe (Zoll) | 6,5" |
Nennimpedanz LF / HF (Ω) | 8 Ω / 8 Ω |
Belastbarkeit AES LF / HF (W) | 100 W / 30 W |
Belastbarkeit Programm LF / HF (W) | 200 W / 60 W |
Belastbarkeit Peak LF / HF (W) | 400 W / 120 W |
Wirkungsgrad LF / HF (dB) | 93,8 dB / 101 dB |
Schwingspulendurchmesser LF / HF (Zoll) | 1,75" / 1,4" |
Schwingspulendraht | CCAR |
Schwingspulenträger | Glass Fiber |
Wickelhöhe LF / HF (mm) | 10 mm / 2,5 mm |
Magnetmaterial | Ferrite / Neodymium |
Membranmaterial LF / HF | Paper / Polymer |
Sickenmaterial | Fabric / Polymer |
Zentrierspinne LF | Nomex |
Polplattendicke (mm) | 6 mm |
Linearer Membranhub Peak-to-Peak (mm) | 9,2 mm |

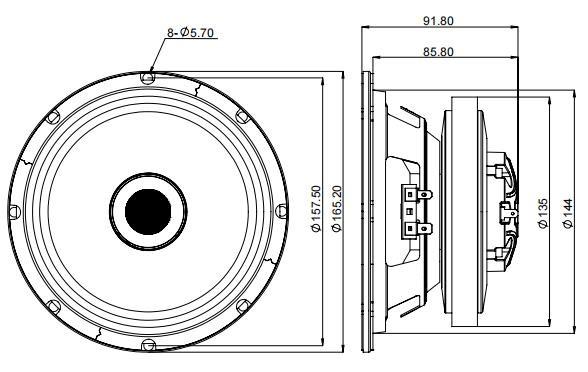

Außendurchmesser (mm) | 165,2 mm |
Lochkreisdurchmesser (mm) | 157,5 mm |
Einbaudurchmesser (mm) | 144 mm |
Anzahl Befestigungsbohrungen | 8 |
Einbautiefe (mm) | 85,8 mm |
Nettogewicht (kg) | 2,1 kg |
Versandgewicht (kg) | 2,9 kg (Shopwert) |
Hersteller Artikelnummer | DR-6-010-8R-B2-C0001 |
Resonanzfrequenz LF / HF (Hz) | 121 Hz / 1000 Hz |
Gleichstromwiderstand Re LF / HF (Ω) | 5,4 Ω / 5,5 Ω |
Qes LF | 0,52 |
Qms LF | 4,73 |
Qts LF | 0,47 |
Vas LF (l) | 4,4 l |
Sd LF (cm²) | 141 cm² |
Mms LF (g) | 10,9 g |
BxL LF (Tm) | 9,27 Tm |
Schwingspuleninduktivität Le LF (mH) | 0,45 mH |
F_upper LF (Hz) * | 2119 Hz |
F_lower LF (Hz) * | 209 Hz |
F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt CX6F140
Der CX6F140 eignet sich für kompakte koaxiale Zwei-Wege-Lautsprecher, bei denen Tief-Mittelton und Hochton auf einer gemeinsamen Achse angeordnet werden sollen. Im PA- und Veranstaltungstechnik-Bereich ermöglicht die 6,5"-Baugröße kompakte Lautsprechersysteme und Monitore, während der integrierte Hochtonzweig mit CNC-gefertigtem Aluminium-Waveguide die separate Montage eines externen Hochtonhorns überflüssig macht. Der kombinierte Ferrit-Neodym-Magnetkreis unterstützt dabei die kompakte Bauform. Für HiFi- und DIY-Lautsprecherbau lässt sich der Coaxialtreiber ebenfalls in platzsparende Zwei-Wege-Konzepte integrieren. RedCatt beschreibt den Treiber ausdrücklich als kompakte, leistungsfähige Konstruktion mit gutem Frequenzverhalten außerhalb der Hauptachse.
Service zum RedCatt CX6F140
Zum CX6F140 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Dazu gehören auch Unterstützung bei DSP-/Weichen-Setups, Presets, Empfehlungen, Bauplänen und Bausets sowie Recone-Kits und unser Recone-Service.
| LS Chassis-Typ: | Koaxialtreiber |
|---|---|
| LS Coaxial: | JA |
| LS F_lower (Hz): | 200 - 249 / extrem starker Antrieb - analytisch & kühl |
| LS F_upper (Hz): | 2.000,000 - 2.999,999 Hz |
| LS Größe: | 6,5" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,450 - 0,499 |
| Sperrgut: | NEIN |
