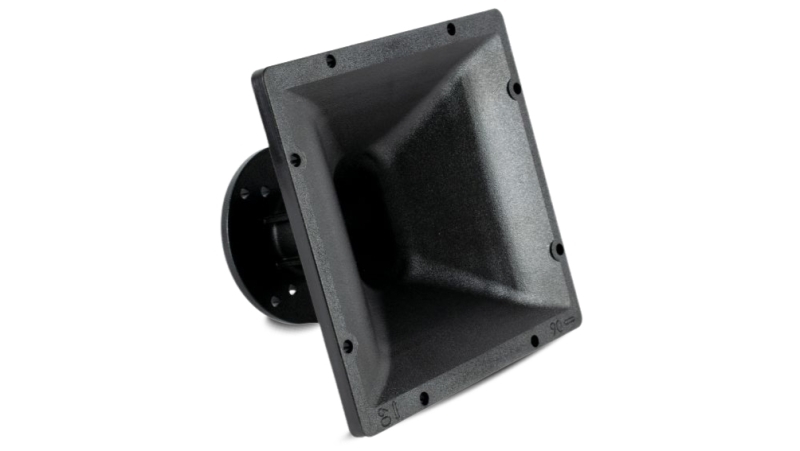

Der TD-196P von Beyma ist ein konstantrichtendes 90×60°-Horn für 1″-Kompressionstreiber. Die quadratische, kompakte Bauform erlaubt die Montage in beiden Ausrichtungen, das erleichtert die Anpassung an Topteile, Monitore und Installationslautsprecher. Die Schallführung besteht aus verstärktem Polycarbonat und ist FEM-optimiert für saubere Bündelung über den Arbeitsbereich. Die Nennhalsweite beträgt 25,4 mm, die Grenzfrequenz liegt bei 1,5 kHz; der Direktivitätsindex ist mit 8,8 dB spezifiziert. Zur Verschraubung stehen M5-Gewinde auf 57 mm und 76,2 mm Lochkreis bereit; Einbauausschnitt 139×139 mm, Außenmaß 160×160×100 mm. Der TD-196P eignet sich damit als robuste, präzise Schallführung für kompakte Zwei-Wege-Systeme.
JETZT – originale Recone-Kits von Beyma sowie unser Recone-Service – nur hier!
Technische Daten – Beyma TD-196P
| Technische Daten | Wert |
|---|---|
| Kategorie | Horn |
| Hals Ø | 25,4 mm (1″) |
| Abstrahlwinkel horizontal | 90° |
| Abstrahlwinkel vertikal | 60° |
| Direktivitätsindex (DI) | 8,8 dB |
| Grenzfrequenz | 1500 Hz |
| Material | Verstärktes Polycarbonat |
| Befestigung | 3× M5, 120° auf 57 mm; 4× M5, 90° auf 76,2 mm |
| Einbauausschnitt (B×H) | 139 × 139 mm |
| Breite | 160 mm |
| Höhe | 160 mm |
| Einbautiefe | 100 mm |
| Gewicht (netto) | 0,28 kg |
| Versandgewicht | 0,48 kg |
* Um einen Überblick über das benötigte Volumen des Treibers in einer Closed Box zu erhalten, haben wir, zusätzlich zu den TSP und Herstellerempfehlungen, unterschiedliche Werte für eine unbedämpfte Box errechnet. So steht beispielsweise CB Vb(l) @ Fc = 60 Hz für das unbedämpfte Volumen einer Closed Box um eine Resonanzfrequenz (fc) von 60 Hz zu erreichen. Weiterhin wird das Volumen für einen Qtc von 0,5 angegeben.
Anwendungsgebiete – Beyma TD-196P
Typische Anwendungen sind kompakte Topteile im 8″–12″-Format, Near-Fill und Bühnenmonitore, ebenso feste Installationen in Clubs, Kirchen und Konferenzräumen. Durch die 90×60°-Abstrahlung bleiben Pegel und Tonalität über die Fläche gut steuerbar; in gedrehtem Einbau kann das horizontale und vertikale Verhalten getauscht werden. Die 1,5-kHz-Grenzfrequenz ermöglicht übliche Trennungen mit 1″-Treibern; das erleichtert die Kombination mit gängigen 8- und 12-Zoll-Tieftönern. Das Material ist unempfindlich und alltagstauglich, Montage über M5 auf 57 oder 76,2 mm. TD-196P passt damit in roadtaugliche Zwei-Wege-Boxen, kompakte Install-Speaker oder als Ersatzhorn in bestehende Systeme.
Downloads und Service – Beyma TD-196P
Wir unterstützen dich bei der Auswahl des passenden 1″-Kompressionstreibers, bei der Auslegung der Trennfrequenz und bei der mechanischen Integration in dein Gehäuse. Dazu gehören Beratung zu Weiche/DSP, Polung und Schutzfiltern sowie Hinweise zu Befestigungsmaßen, Einbauausschnitt und Dichtung. Auf Wunsch liefern wir Mess- und Preset-Empfehlungen für ein sauberes Zusammenspiel mit dem Tieftonzweig. Der TD-196P kann so effizient in neue oder bestehende Lautsprecherkonzepte eingebunden werden.
| Coaxial: | NEIN |
|---|---|
| Horn HF & MF: | 1" |
| Sperrgut: | NEIN |
