14CXN76 von B&C
| Anzahl | Stückpreis |
|---|---|
| Ab 1 |
518,00 €*
|
| Ab 3 |
514,00 €*
|
| Ab 5 |
510,00 €*
|
| Ab 7 |
506,00 €*
|
Versandfertig in 2 Arbeitstagen, Lieferzeit 2-5 Arbeitstage

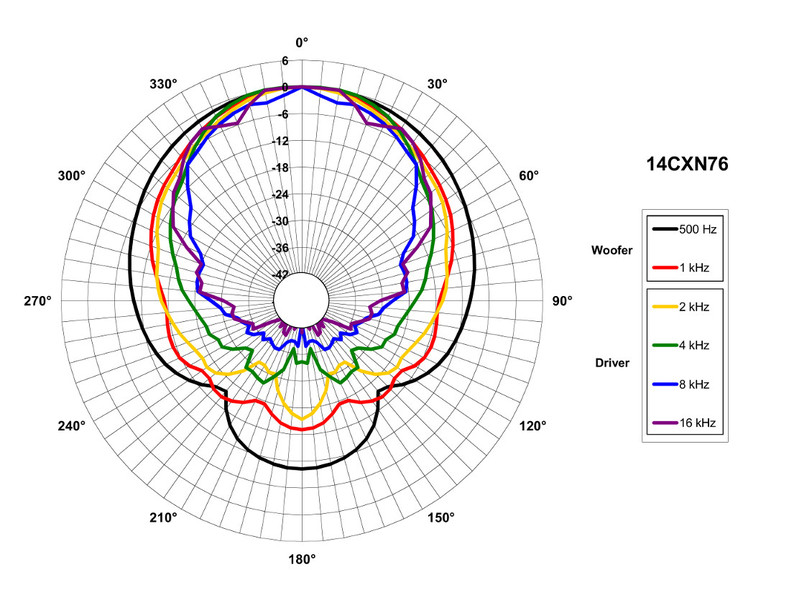

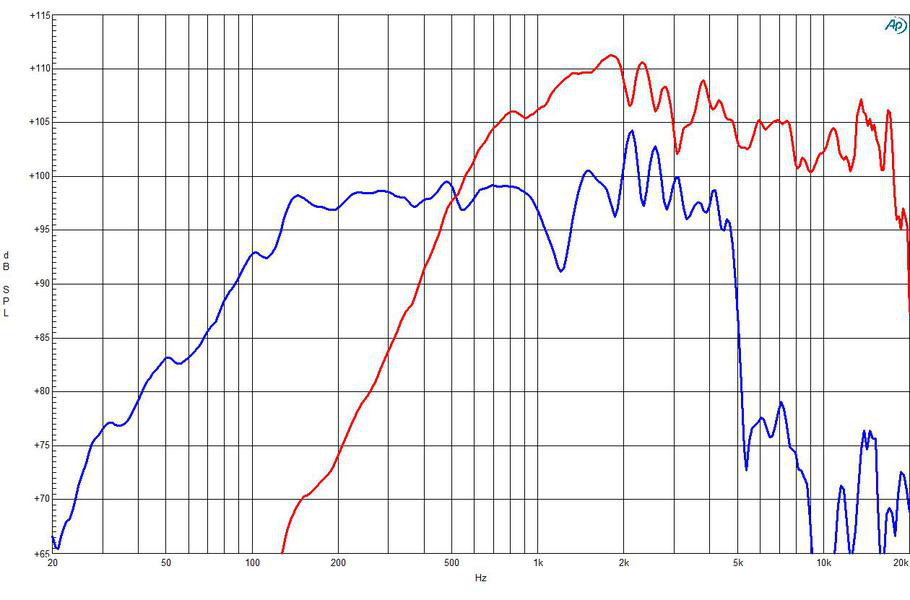

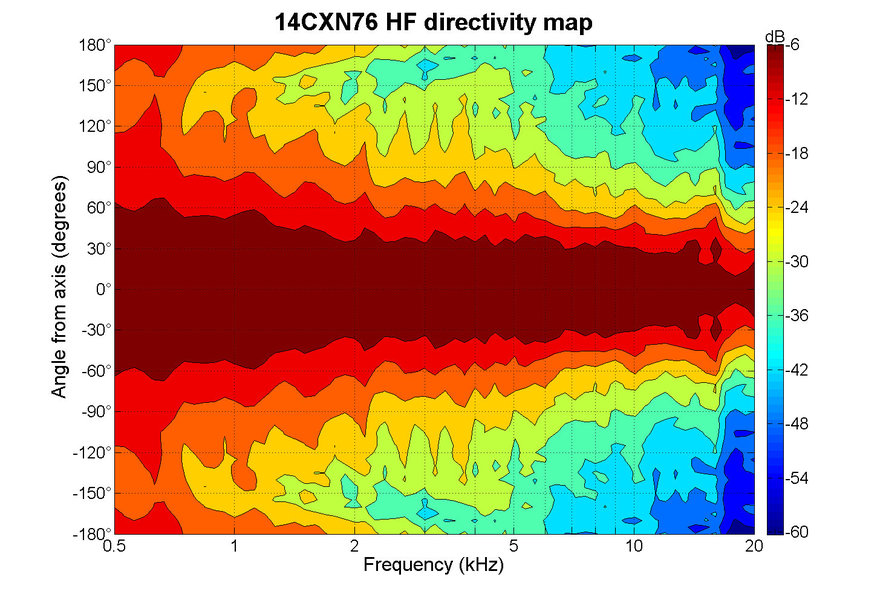

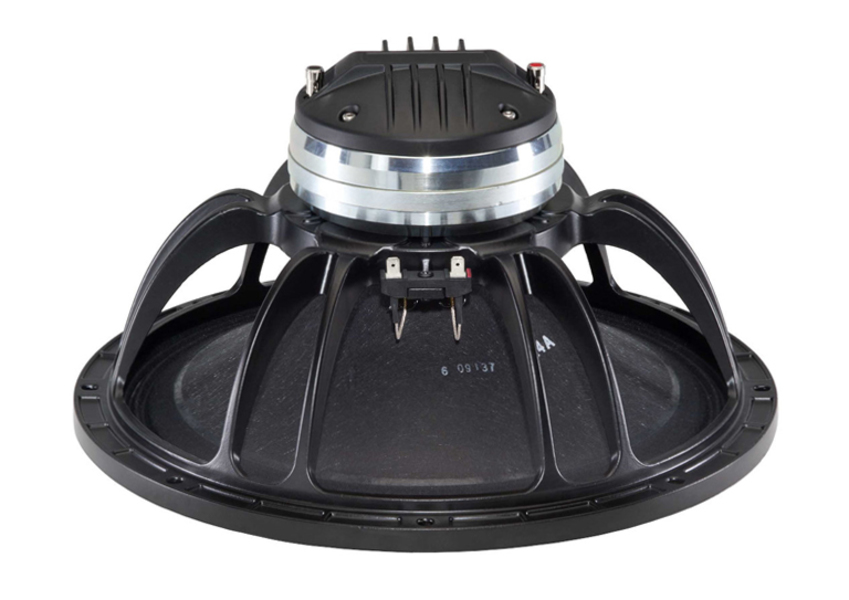

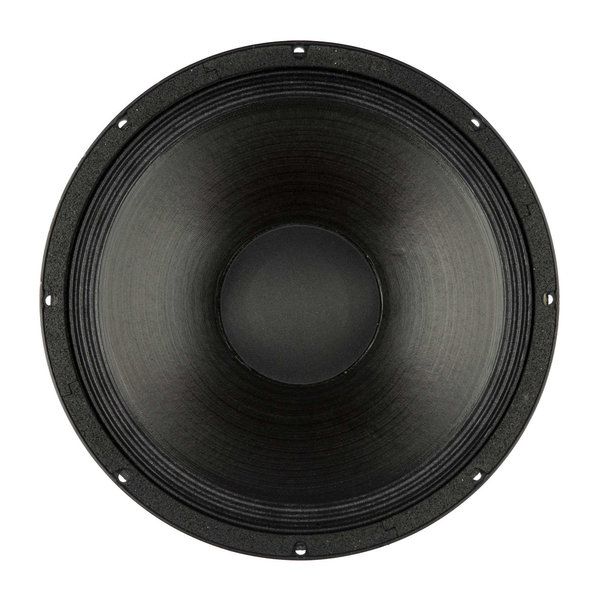

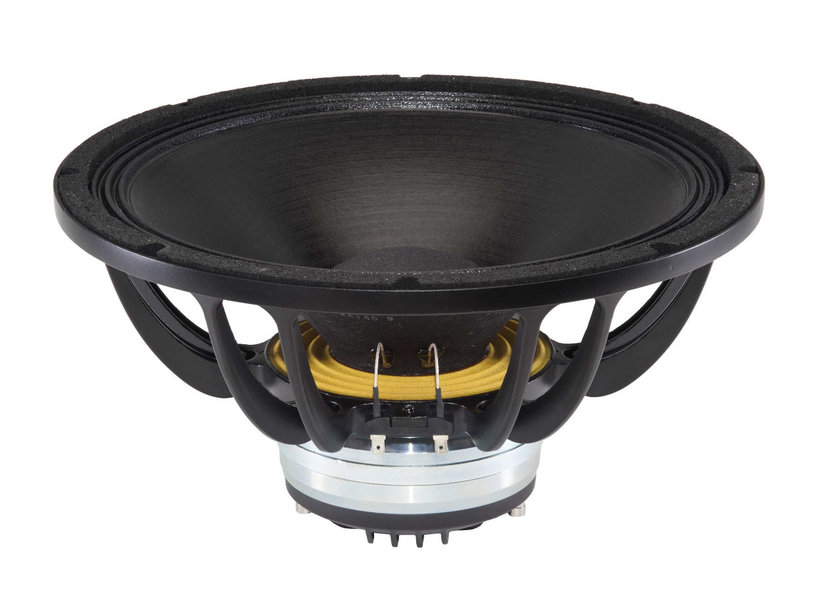

Der 14CXN76 von B&C ist ein 13,5-Zoll Koaxiallautsprecher für kompakte Beschallungslösungen, bei dem Tiefton und Hochton in einer Achse arbeiten. Die Baugruppe nutzt ein gemeinsames Neodym-Ringmagnetsystem und einen Aluminium-Demodulationsring zur Verzerrungsreduktion. Der Tieftonpart mit 76-mm-Schwingspule leistet 400 W AES/800 W Programm bei 100 dB, der Hochton mit 75-mm-Spule 80 W/160 W und 105 dB. Mit 80° Nennabdeckung, 45–18 000 Hz Übertragungsbereich und frontseitig wasserabweisender Konusbehandlung fügt sich der Treiber in robuste, alltagstaugliche Gehäuse. Der 14CXN76 bringt 5,6 kg auf die Waage; die empfohlene Trennung liegt bei 1,2 kHz.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 14CXN76
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxiallautsprecher |
| LF Größe (Zoll) | 13,5 in |
| LF Nennimpedanz | 8 Ω |
| HF Nennimpedanz | 8 Ω |
| LF AES/Programm | 400 W / 800 W |
| HF AES/Programm | 80 W / 160 W |
| LF Empfindlichkeit | 100 dB |
| HF Empfindlichkeit | 105 dB |
| LF Magnetmaterial | Neodymium Ring |
| HF Magnetmaterial | Neodymium Ring |
| LF Flussdichte | 1,05 T |
| HF Flussdichte | 1,8 T |
| LF Schwingspule Ø | 76 mm (3 in) |
| HF Schwingspule Ø | 75 mm (3 in) |
| HF Diaphragma | Polyester/Titanium |

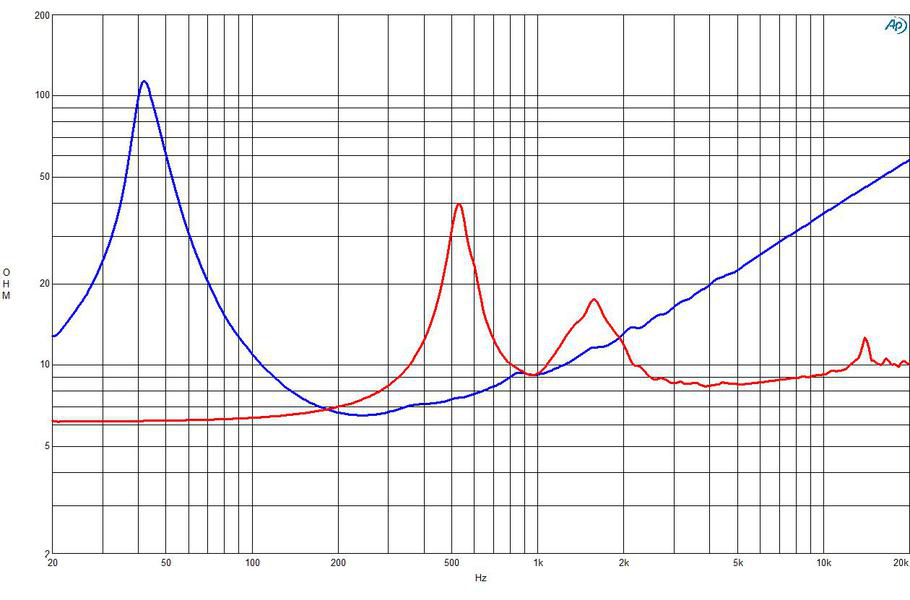

| LF Minimumimpedanz | 6,5 Ω |
| HF Minimumimpedanz | 8,2 Ω |
| LF Re | 5,2 Ω |
| LF Fs | 45 Hz |
| LF Le | 1 mH |
| HF Le | 0,14 mH |
| Qes | 0,29 |
| Qms | 8,5 |
| Qts | 0,28 |
| Vas | 131 dm³ |
| Mms | 67 g |
| Bl | 18,4 Tm |
| EBP | 155 Hz |
| Sd | 707 cm² |
| LF Wicklungshöhe | 16,5 mm |
| LF Luftspalthöhe | 9 mm |
| η₀ | 4 % |
| LF Gesamt Ø | 359 mm |
| Einbau Ø | 323 mm |
| Lochkreis Ø | 343 mm |
| Einbautiefe | 188 mm |
| Versandgewicht | 6,9 kg |
| CB Vb(l) @ Fc = 200Hz * | 7,0 l |
| CB Vb(l) @ Fc = 100Hz * | 33,3 l |
| CB Vb(l) @ Fc = 80Hz * | 60,6 l |
| CB Vb(l) @ Fc = 60Hz * | 168,4 l |
| CB Vb(l) @ Fc = 40Hz * | nicht möglich |
| CB Vb(l) @ Qtc = 0,5 * | 59,9 l |

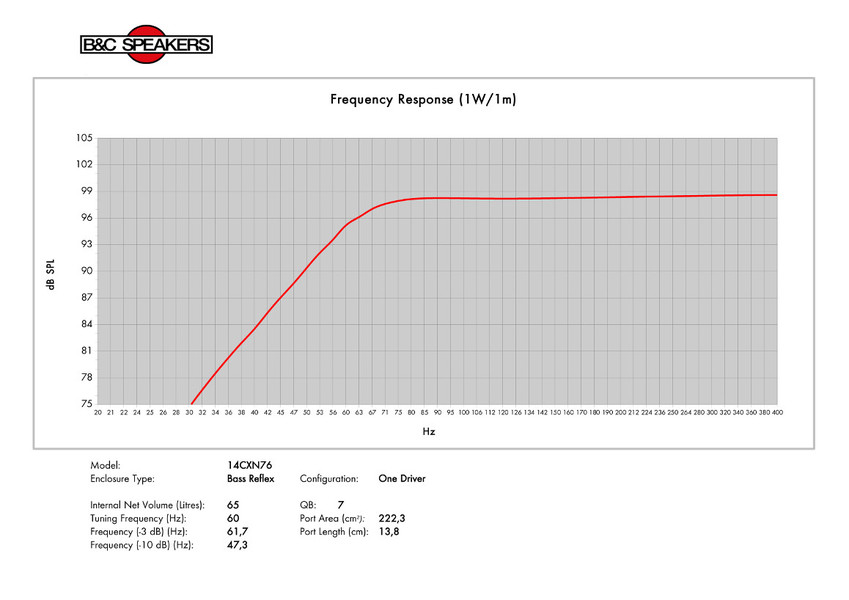

* Um einen Überblick über das benötigte Volumen des Treibers in einer Closed Box zu erhalten, haben wir, zusätzlich zu den TSP und Herstellerempfehlungen, unterschiedliche Werte für eine unbedämpfte Box errechnet. So steht beispielsweise CB Vb(l) @ Fc = 60 Hz für das unbedämpfte Volumen einer Closed Box um eine Resonanzfrequenz (fc) von 60 Hz zu erreichen. Weiterhin wird das Volumen für einen Qtc von 0,5 angegeben.
Anwendungsgebiete – B&C 14CXN76

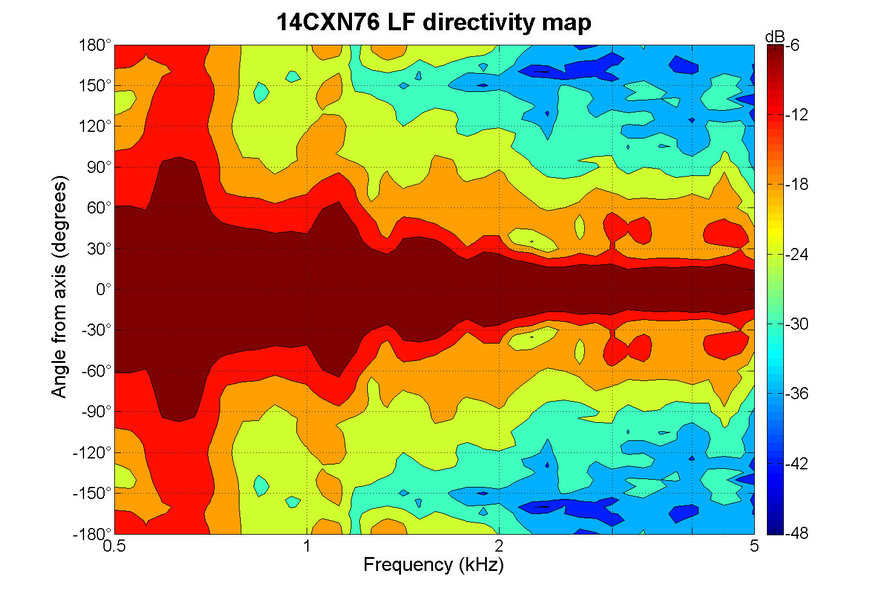

Koaxe sind ideal, wenn kompakte Bauformen mit homogener Abstrahlung gefragt sind. In Monitor-Wedges sorgt der 80°-Kegel für eine gleichmäßige Abdeckung auch in kurzen Distanzen; in kleinen Topteilen ermöglicht der weite Übertragungsbereich bis 18 kHz einfache Zwei-Wege-Setups. Mit 100 dB Wirkungsgrad und 800 W Programm im Tiefton sind solide Pegelreserven erreichbar, während die 75-mm-HF-Schwingspule für sauberen Präsenzbereich sorgt. Das geringe Gewicht und die Einbautiefe von 188 mm erleichtern Transport und Integration in Road-Kisten oder Festinstallationen. Eine Trennfrequenz um 1,2 kHz erlaubt klassisches DSP- oder Passivweichen-Design auch bei moderaten Bauvolumina. Der 14CXN76 passt in Monitore, Frontfills, Delay-Lines und kompakte Fullrange-Boxen.
Downloads und Service – B&C 14CXN76
Wir unterstützen dich von der Auswahl bis zur fertigen Box: Beratung zu Gehäusevolumen, Ports und Trennfrequenzen, auf Wunsch Entwurf und Bau der Gehäuse, DSP-Voreinstellungen bzw. Weichen-Layout sowie praxisnahe Presets für Monitor- und Topteil-Anwendungen. Für Wartung und Reparatur liefern wir originale Recone-Kits und übernehmen das fachgerechte Reconen in der Werkstatt – inklusive Endkontrolle. Der 14CXN76 bleibt damit technisch im Soll und einsatzbereit.
| Coaxial: | JA |
|---|---|
| Größe: | 14" |
| Impedanz: | 8 Ohm |
| Magnet: | Neodym |
| Sperrgut: | NEIN |
| TSP Qts: | 0,251 - 0,30 |
| TSP X-MAX (mm): | 5,1 - 10,0 mm |
