Der 8FR von RedCatt ist ein Breitbänder, der für HiFi-Anwendungen mit einer einzelnen Schallquelle entwickelt wurde. Das 8-Zoll-Chassis arbeitet mit 4 Ω Nennimpedanz, 30 W AES und 60 W Programmleistung. Die Empfindlichkeit beträgt 93 dB; der Arbeitsbereich reicht bis 15 kHz. Eine 40,6-mm-Schwingspule, Ferritmagnet und Papiermembran mit Bambusfasern gehören zum konstruktiven Aufbau. Für offene Schallwände sowie geschlossene und ventilierte Gehäuse ist der 8FR im HiFi- und DIY-Lautsprecherbau einsetzbar.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 8FR
| Technische Daten | Wert |
|---|---|
| Kategorie | Breitbänder |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ω) | 4 Ω |
| Belastbarkeit AES (W) | 30 W |
| Belastbarkeit Programm (W) | 60 W |
| Wirkungsgrad 1W/1m (dB) | 93 dB |
| Schwingspulendurchmesser (mm) | 40,6 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper |

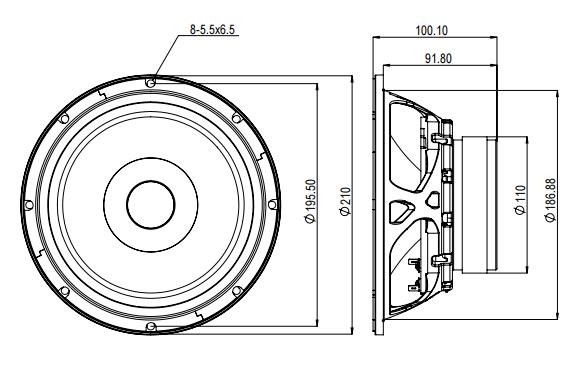

| Außendurchmesser (mm) | 210,00 mm |
| Einbaudurchmesser (mm) | 186,88 mm |
| Lochkreisdurchmesser (mm) | 195,50 mm |
| Einbautiefe (mm) | 91,80 mm |
| Empfohlenes Gehäusevolumen (l) | 25 l geschlossen | 20 l / 24 l / 24 l Bassreflex |
| Empfohlene Abstimmfrequenz (Hz) | 61 Hz / 56 Hz / 50 Hz |
| Nettogewicht (kg) | 2,55 kg |
| Versandgewicht (kg) | 3,4 kg (Shopwert) |
| Hersteller Artikelnummer | DR-8-027-4R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 3,8 Ω |
| Schwingspuleninduktivität Le (mH) | 0,08 mH |
| Resonanzfrequenz Fs (Hz) | 53 Hz |
| Qms | 8,473 |
| Qes | 0,396 |
| Qts | 0,378 |
| Vas (l) | 36,8 l |
| Sd (cm²) | 213,8 cm² |
| Xmax (mm) | 5,8 mm |
| Mms (g) | 18,38 g |
| BxL (Tm) | 7,86 Tm |
| Cms (mm/N) | 0,4900 mm/N |
| Rms (kg/s) | 0,72 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 27,7 l |
| CB Vb (l) @ Qtc = 0,500 * | 49,1 l |
| CB Vb (l) @ Qtc = 0,450 * | 88,2 l |
| CB Vb (l) @ Fc = 90 Hz * | 19,5 l |
| CB Vb (l) @ Fc = 70 Hz * | 49,4 l |
| CB Einsatz-Empfehlung * | Kick-Bass 88,2 l |
| F_upper (Hz) * | 7698 Hz |
| F_lower (Hz) * | 138 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 8FR
Der 8FR eignet sich für HiFi-Lautsprecher, bei denen ein einzelnes Chassis einen breiten Arbeitsbereich bis 15 kHz abdecken soll. Für offene Schallwände kann die Konstruktion als zentrale Schallquelle eingesetzt werden. Bei geschlossenen Gehäusen sind Volumina von 15 bis 50 l vorgesehen; ein 25-l-Gehäuse bildet den empfohlenen Ausgangspunkt. Für Bassreflexgehäuse sind 20 l bei 61 Hz sowie 24 l bei 56 Hz oder 50 Hz vorgesehen. Im DIY-Lautsprecherbau lassen sich damit Ein-Wege-Konzepte und Fullrange-Monitore aufbauen, sofern Gehäuseabstimmung und Hochpass an das jeweilige Konzept angepasst werden.
Service zum RedCatt 8FR
Zum 8FR bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für HiFi- und DIY-Projekte. Wir unterstützen außerdem beim DSP- oder Weichen-Setup sowie bei Empfehlungen zu Bauplan und Bauset. Für das Chassis bieten wir originale Recone-Kits und unseren Recone-Service an.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 75,000 - 99,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 25,000 - 49,999 L |
| LS Chassis-Typ: | Breitbänder |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 7.500,000 - 20.000,000 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
