Der 82FHM von RedCatt ist ein Tief-Mitteltöner, der für HiFi-, Studio-, Outdoor- und Mehrwege-Anwendungen ausgelegt ist. Die AES-Belastbarkeit beträgt 60 W, die Programmleistung 120 W bei 8 Ω Nennimpedanz. Der Übertragungsbereich reicht von 50 bis 1300 Hz; als Hochpass werden je nach Abstimmung 40 bis 80 Hz empfohlen. Die 38-mm-Schwingspule arbeitet mit einem Ferritmagneten, während Membran und Staubschutzkappe aus hartanodisiertem Aluminium bestehen. Für PA-Installationen sowie HiFi- und DIY-Projekte stehen geschlossene und abgestimmte Bassreflexkonzepte zur Verfügung. Der 82FHM lässt sich damit in kompakte Zwei-Wege-Systeme integrieren.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 82FHM
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 60 W |
| Belastbarkeit Programm (W) | 120 W |

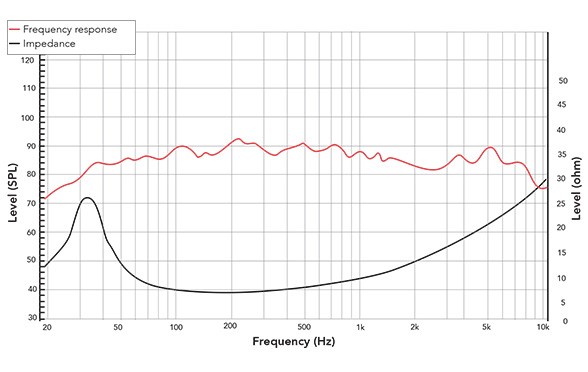

| Frequenzbereich (Hz) | 50–1300 Hz |
| Empfohlene Trennfrequenz (Hz) | 40–80 Hz |
| Trennfrequenzen Frequenzweiche (Hz) | 1500–3000 Hz |
| Schwingspulendurchmesser (mm) | 38 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Aluminum |

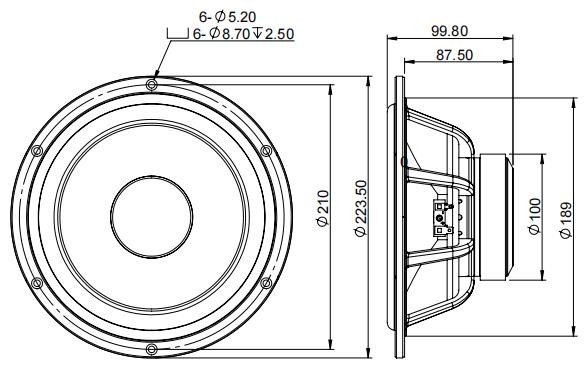

| Außendurchmesser (mm) | 223,50 mm |
| Einbaudurchmesser (mm) | 189,00 mm |
| Lochkreisdurchmesser (mm) | 210,00 mm |
| Einbautiefe (mm) | 87,50 mm |
| Empfohlenes Gehäusevolumen (l) | 14 l / 16 l / 18 l |
| Empfohlene Abstimmfrequenz (Hz) | 48 Hz / 44 Hz / 40 Hz |
| Nettogewicht (kg) | 1,80 kg |
| Versandgewicht (kg) | 2,6 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 5,70 Ω |
| Schwingspuleninduktivität Le (mH) | 0,470 mH |
| Resonanzfrequenz Fs (Hz) | 42,00 Hz |
| Qms | 3,10 |
| Qes | 0,760 |
| Qts | 0,610 |
| Vas (l) | 33,60 l |
| Sd (cm²) | 213,80 cm² |
| Xmax (mm) | 5,45 mm |
| Mms (g) | 28,30 g |
| BxL (Tm) | 7,56 Tm |
| Cms (mm/N) | 0,5100 mm/N |
| Rms (kg/s) | 2,41 kg/s |
| CB Vb (l) @ Fc = 90 Hz * | 9,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 18,9 l |
| CB Vb (l) @ Fc = 50 Hz * | 80,5 l |
| F_upper (Hz) * | 1985 Hz |
| F_lower (Hz) * | 55 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 82FHM
Der 82FHM eignet sich für Zwei-Wege-Systeme in Outdoor-HiFi-Anwendungen, Bar- und Gastronomieinstallationen sowie für häusliche Lautsprecherkonzepte. Im PA-Umfeld sind wetterexponierte Installationen, Satellitenlautsprecher und kompakte Systeme mit Hochpassfilterung vorgesehen. Für HiFi- und DIY-Projekte kann das Chassis in geschlossenen Gehäusen oder in Bassreflexabstimmungen mit 14 l bei 48 Hz, 16 l bei 44 Hz und 18 l bei 40 Hz eingesetzt werden. Der Arbeitsbereich von 50 bis 1300 Hz erlaubt die Einbindung in Mehrwege-Systeme; für Zwei-Wege-Konzepte ist die Anbindung an einen Hochtonzweig zwischen 1,5 und 3,0 kHz vorgesehen.
Service zum RedCatt 82FHM
Zum 82FHM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung einschließlich DSP- und Weichen-Setup. Für PA- sowie HiFi- und DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplan und Bauset. Recone-Kit und Recone-Service gehören ebenfalls zum Serviceumfang.
| LS Chassis-Typ: | Tief-Mitteltöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,750 - 0,999 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
