Der 81NPM-2 von RedCatt ist ein Tief-Mitteltöner, der für professionelle Zwei-Wege-, Mehrwege- und Line-Array-Systeme ausgelegt ist. Die AES-Belastbarkeit beträgt 200 W, die Programmleistung 400 W bei 8 Ω Nennimpedanz. Für Bassreflexanwendungen ist ein Hochpass von 44–61 Hz mit 24 dB/Okt vorgesehen; der Übergang zum Hochtonzweig liegt bei 1200–3000 Hz. Die 76,2-mm-Schwingspule arbeitet mit einem Neodymium-Magnetsystem, die Papiermembran besitzt eine Gewebe-Sicke. Damit eignet sich das Chassis für PA-Systeme ebenso wie für HiFi- und DIY-Mehrwegekonzepte. Der 81NPM-2 lässt sich in abgestimmte Bassreflex- oder geschlossene Systeme integrieren.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 81NPM-2
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 200 W |
| Belastbarkeit Programm (W) | 400 W |
| Empfohlene Trennfrequenz (Hz) | 44–61 Hz / 170–350 Hz |
| Trennfrequenzen Frequenzweiche (Hz) | 1200–3000 Hz |
| Flankensteilheit Frequenzweiche (dB/Okt) | 24 dB/Okt |
| Schwingspulendurchmesser (mm) | 76,2 mm |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper GF |

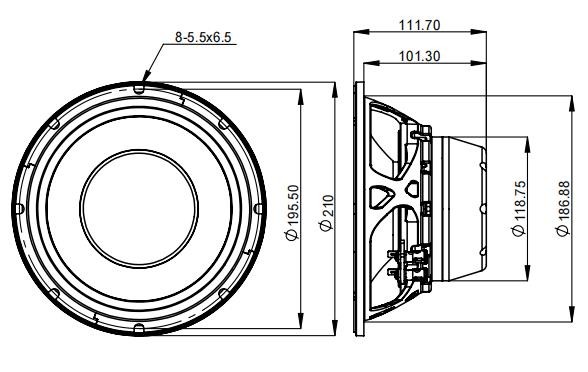

| Außendurchmesser (mm) | 210,00 mm |
| Einbaudurchmesser (mm) | 186,88 mm |
| Lochkreisdurchmesser (mm) | 195,50 mm |
| Einbautiefe (mm) | 101,30 mm |
| Empfohlenes Gehäusevolumen (l) | 10 l / 12 l / 14 l |
| Empfohlene Abstimmfrequenz (Hz) | 71 Hz / 62 Hz / 54 Hz |
| Nettogewicht (kg) | 3,20 kg |
| Versandgewicht (kg) | 4,0 kg (Shopwert) |
| Schwingspuleninduktivität Le (mH) | 0,750 mH |

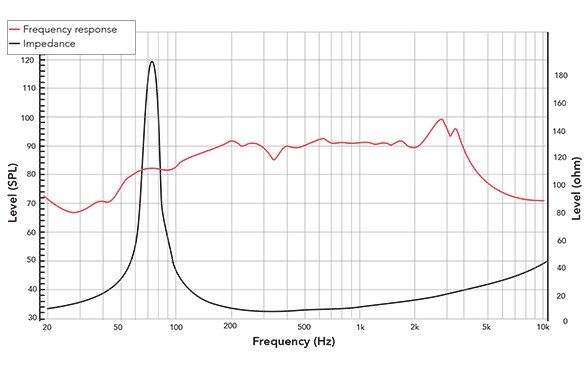

| Resonanzfrequenz Fs (Hz) | 69,00 Hz |
| Qms | 4,84 |
| Qes | 0,290 |
| Qts | 0,280 |
| Vas (l) | 10,30 l |
| Sd (cm²) | 219,00 cm² |
| Xmax (mm) | 4,05 mm |
| Mms (g) | 34,20 g |
| Cms (mm/N) | 0,1560 mm/N |
| Rms (kg/s) | 3,06 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 3,2 l |
| CB Vb (l) @ Qtc = 0,500 * | 4,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 6,5 l |
| CB Vb (l) @ Fc = 90 Hz * | 14,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 352,8 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 6,5 l |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 81NPM-2
Der 81NPM-2 eignet sich für professionelle Zwei-Wege-, Mehrwege- und Line-Array-Systeme sowie für kompakte Point-Source- und Installationslautsprecher. Im PA-Bereich sind Bassreflexabstimmungen mit 10 l bei 71 Hz, 12 l bei 62 Hz oder 14 l bei 54 Hz vorgesehen; je nach Abstimmung wird eine Hochpassfilterung zwischen 44 und 61 Hz eingesetzt. Für geschlossene HiFi- und DIY-Konzepte kann die Trennung im Bereich von 170 bis 350 Hz erfolgen. Der Übergang zu einem Hochtonzweig ist zwischen 1,2 und 3 kHz vorgesehen. Die wetterbehandelte Papiermembran und das Neodymium-Magnetsystem unterstützen auch portable und outdoornahe Anwendungen.
Service zum RedCatt 81NPM-2
Zum 81NPM-2 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung einschließlich DSP- und Weichen-Setup. Für PA- sowie HiFi- und DIY-Projekte unterstützen wir bei Presets, Empfehlungen, Bauplan und Bauset. Recone-Kit und Recone-Service gehören ebenfalls zum Serviceumfang.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
