Der 81FIND von RedCatt ist ein Tief-Mitteltöner, der für kompakte Zweiwege-Lautsprecher und portable Beschallungssysteme ausgelegt ist. Mit 200 W AES, 400 W Programmleistung und 8 Ω Nennimpedanz verbindet das Chassis eine Empfindlichkeit von 94,68 dB mit einem Übertragungsbereich von 70–3000 Hz. Die 50,8-mm-Schwingspule arbeitet mit einem Ferrit-Magnetsystem; die Membran besteht aus glasfaserverstärktem Papier. Mit 80 Hz Resonanzfrequenz und 11,30 l Vas lässt sich der Treiber sowohl in kompakten PA-Konzepten als auch im HiFi- und DIY-Lautsprecherbau einsetzen. Der 81FIND eignet sich dabei besonders für Mehrwege-Systeme, in denen ein 8-Zoll-Chassis den Bass- und Mitteltonbereich übernimmt.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 81FIND
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 200 W |
| Belastbarkeit Programm (W) | 400 W |
| Wirkungsgrad 1W/1m (dB) | 94,68 dB |

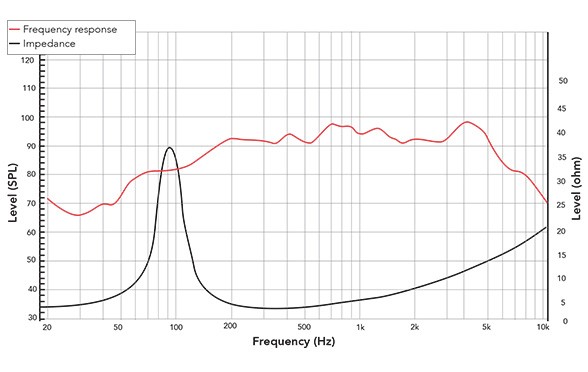

| Frequenzbereich (Hz) | 70–3000 Hz |
| Schwingspulendurchmesser (mm) | 50,8 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper GF |

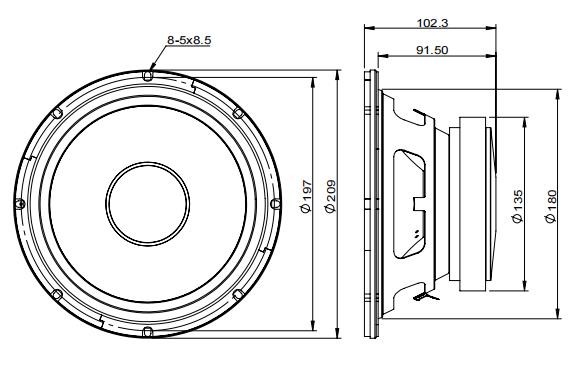

| Außendurchmesser (mm) | 209,00 mm |
| Einbaudurchmesser (mm) | 180,00 mm |
| Lochkreisdurchmesser (mm) | 197,00 mm |
| Einbautiefe (mm) | 91,50 mm |
| Nettogewicht (kg) | 2,80 kg |
| Versandgewicht (kg) | 3,6 kg (Shopwert) |
| Hersteller Artikelnummer | DR-8-008-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 4,7 Ω |
| Schwingspuleninduktivität Le (mH) | 0,44 mH |
| Resonanzfrequenz Fs (Hz) | 80 Hz |
| Qms | 8,35 |
| Qes | 0,530 |
| Qts | 0,500 |
| Vas (l) | 11,30 l |
| Sd (cm²) | 213,80 cm² |
| Xmax (mm) | 2,25 mm |
| Mms (g) | 22,60 g |
| BxL (Tm) | 10,20 Tm |
| Cms (mm/N) | 0,1800 mm/N |
| Rms (kg/s) | 1,36 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 34,1 l |
| CB Vb (l) @ Fc = 90 Hz * | 42,5 l |
| F_upper (Hz) * | 1844 Hz |
| F_lower (Hz) * | 144 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 81FIND
Der 81FIND eignet sich für kompakte Zweiwege-Lautsprecher, kleinere Beschallungsboxen und Installationssysteme, in denen ein 8-Zoll-Chassis den unteren und mittleren Frequenzbereich übernimmt. Mit 200 W AES, 94,68 dB Empfindlichkeit und einem Bereich von 70–3000 Hz lässt sich der Treiber in PA-Systemen mit separatem Hochtonzweig einsetzen. Auch im HiFi- und DIY-Lautsprecherbau passt er in Mehrwege-Konzepte, wenn Gehäuse und Frequenzweiche auf seine Parameter abgestimmt werden. RedCatt nennt Bassreflex-Abstimmungen mit 6 oder 8 l. Die Integration sollte an Gehäuse, Hochtonzweig und vorgesehene Trennung angepasst werden.
Service zum RedCatt 81FIND
Zum 81FIND bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Auf Wunsch unterstützen wir außerdem beim DSP- oder Weichen-Setup sowie bei Bauplan und Bauset. Für diese Produktgruppe sind auch originale Recone-Kits und unser Recone-Service vorgesehen.
| LS Chassis-Typ: | Tief-Mitteltöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
