Der 81FHW von RedCatt ist ein Tieftöner, der für kompakte Basslösungen in HiFi-, Heimkino- und Installationssystemen ausgelegt ist. Die Belastbarkeit beträgt 100 W AES bei 200 W Programmleistung und 4 Ω Nennimpedanz. Mit 85,94 dB Wirkungsgrad und einem typischen Arbeitsbereich von 31–100 Hz ist das Chassis auf den Tieftonbereich abgestimmt. Die 35,6-mm-Schwingspule arbeitet mit einem Ferritmagneten, die Membran besteht aus Paper GF. Bei 209,00 mm Außendurchmesser und 95,00 mm Einbautiefe lässt sich das Chassis in kompakte Gehäuse integrieren. Für Bassreflexgehäuse und Konstruktionen mit Passivmembran bietet der 81FHW eine definierte Grundlage für HiFi- und DIY-Projekte.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 81FHW
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 8" |
| Nennimpedanz (Ω) | 4 Ω |
| Belastbarkeit AES (W) | 100 W |
| Belastbarkeit Programm (W) | 200 W |
| Wirkungsgrad 1W/1m (dB) | 85,94 dB |
| Frequenzbereich (Hz) | 31–100 Hz |
| Schwingspulendurchmesser (mm) | 35,6 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper GF |

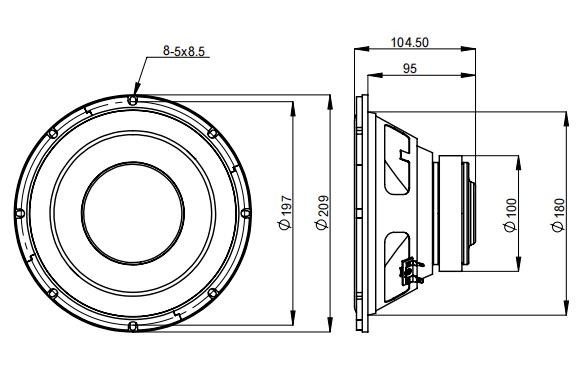

| Außendurchmesser (mm) | 209,00 mm |
| Einbaudurchmesser (mm) | 180,00 mm |
| Lochkreisdurchmesser (mm) | 197,00 mm |
| Einbautiefe (mm) | 95,00 mm |
| Nettogewicht (kg) | 1,70 kg |
| Versandgewicht (kg) | 2,5 kg (Shopwert) |
| Hersteller Artikelnummer | DR-8-006-4R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 3,60 Ω |
| Schwingspuleninduktivität Le (mH) | 1,120 mH |
| Resonanzfrequenz Fs (Hz) | 39,00 Hz |
| Qms | 5,40 |
| Qes | 0,580 |
| Qts | 0,520 |
| Vas (l) | 21,50 l |
| Sd (cm²) | 201,10 cm² |
| Xmax (mm) | 6,1 mm |
| Mms (g) | 44,00 g |
| BxL (Tm) | 8,25 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 93,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 5,0 l |
| CB Vb (l) @ Fc = 70 Hz * | 9,7 l |
| CB Vb (l) @ Fc = 50 Hz * | 33,4 l |
| F_upper (Hz) * | 573 Hz |
| F_lower (Hz) * | 61 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 81FHW
Der 81FHW ist für kompakte Subwoofer- und Bassmodule in HiFi-, Heimkino- und Installationssystemen vorgesehen. Der typische Arbeitsbereich von 31–100 Hz unterstützt die Anbindung an einen Mittelbass- oder Breitbandzweig in einem Zweiwege-System. Für Bassreflexgehäuse sind Abstimmungen mit 10 l bei 45 Hz und 12 l bei 41 Hz vorgesehen; eine weitere Variante nutzt 16 l bei 37 Hz. Je nach Gehäuseabstimmung liegt der empfohlene Hochpass bei 25–37 Hz. Auch Konstruktionen mit Passivmembran sind vorgesehen. Damit lässt sich das Chassis in DIY-Projekten gezielt auf Gehäusevolumen, Abstimmfrequenz und die nachfolgende Systemtrennung abstimmen.
Service zum RedCatt 81FHW
Zum 81FHW bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für HiFi-, DIY- und Installationsprojekte. Ebenso unterstützen wir beim DSP- oder Weichen-Setup sowie bei Empfehlungen zu Bauplan und Bauset. Für das Chassis sind außerdem originale Recone-Kits und unser Recone-Service vorgesehen.
| LS Chassis-Typ: | Tieftöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 8" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
