Beim 6NPM von RedCatt handelt es sich um einen Mitteltöner, der für wirkungsgradstarke Wiedergabe im Mitteltonbereich ausgelegt ist. Die AES-Belastbarkeit beträgt 180 W, die Programmleistung 360 W bei 8 Ω Nennimpedanz. Der Wirkungsgrad liegt bei 96,79 dB; der Übertragungsbereich reicht von 300 bis 5000 Hz, für den Hochpass werden 300 bis 500 Hz bei 24 dB/Okt empfohlen. Die 44,5-mm-Schwingspule arbeitet mit einem Neodymium-Magnet und einer Papiermembran. Mit 162 mm Außendurchmesser und 52,5 mm Einbautiefe eignet sich das Chassis für kompakte PA-Mehrwegesysteme ebenso wie für HiFi- und DIY-Konzepte. Der 6NPM lässt sich gezielt als Mitteltonzweig in abgestimmte Lautsprechersysteme integrieren.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 6NPM
| Technische Daten | Wert |
|---|---|
| Kategorie | Mitteltöner |
| Größe (Zoll) | 6,5" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 180 W |
| Belastbarkeit Programm (W) | 360 W |
| Wirkungsgrad 1W/1m (dB) | 96,79 dB |

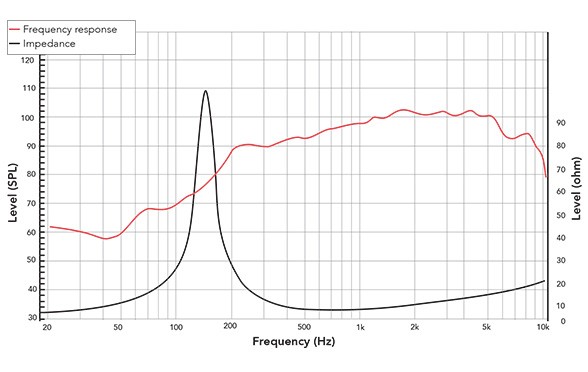

| Frequenzbereich (Hz) | 300–5000 Hz |
| Empfohlene Trennfrequenz (Hz) | 300–500 Hz |
| Flankensteilheit Frequenzweiche (dB/Okt) | 24 dB/Okt |
| Schwingspulendurchmesser (mm) | 44,5 mm |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper GF |

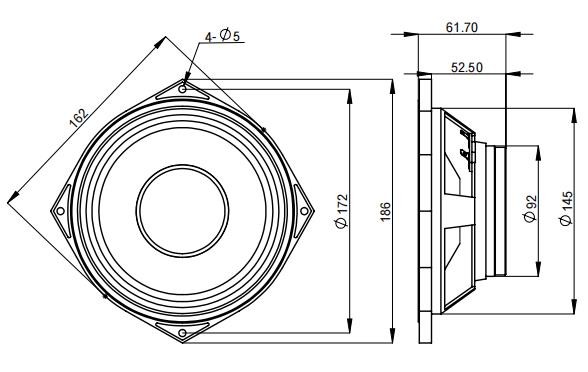

| Außendurchmesser (mm) | 162 mm |
| Einbaudurchmesser (mm) | 145 mm |
| Lochkreisdurchmesser (mm) | 172 mm |
| Einbautiefe (mm) | 52,5 mm |
| Empfohlenes Gehäusevolumen (l) | 0,6–2,0 l |
| Nettogewicht (kg) | 1,2 kg |
| Versandgewicht (kg) | 2,0 kg (Shopwert) |
| Hersteller Artikelnummer | DR-6.5-006-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 6,9 Ω |
| Schwingspuleninduktivität Le (mH) | 0,16 mH |
| Resonanzfrequenz Fs (Hz) | 150 Hz |
| Qms | 4,58 |
| Qes | 0,38 |
| Qts | 0,35 |
| Vas (l) | 2,9 l |
| Sd (cm²) | 143,1 cm² |
| Xmax (mm) | 0,4 mm |
| Mms (g) | 11,1 g |
| BxL (Tm) | 13,7 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 1,7 l |
| CB Vb (l) @ Qtc = 0,500 * | 2,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 4,4 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 4,4 l |
| F_upper (Hz) * | 7234 Hz |
| F_lower (Hz) * | 370 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 6NPM
Der 6NPM ist für den Mitteltonzweig in professionellen Mehrwege-Systemen ausgelegt und kann in kompakten Point-Source-Lautsprechern, Touring-Line-Arrays, Koaxial-Monitoren sowie horn- oder waveguidegeladenen Anwendungen eingesetzt werden. Für geschlossene Rückkammern sind praktische Volumina von 0,6 bis 2,0 l vorgesehen; dabei ist eine aktive Hochpassfilterung zwischen 300 und 500 Hz erforderlich. Im PA-Bereich eignet sich das Chassis damit für kompakte, DSP-geführte Mitteltonsektionen. Im HiFi- und DIY-Selbstbau lässt sich der Arbeitsbereich ebenfalls in Mehrwege-Konzepte integrieren, sofern Gehäusevolumen, Trennung und der Übergang zu Tief- und Hochtonzweig passend abgestimmt werden.
Service zum RedCatt 6NPM
Zum 6NPM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau sowie zur Systemabstimmung inklusive DSP- und Weichen-Setup. Für PA- sowie HiFi- und DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplan und Bauset. Recone-Kits und Recone-Service gehören ebenfalls zum möglichen Serviceumfang.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS Chassis-Typ: | Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 250 - 2000 / Mitteltöner - nicht bassfähig |
| LS F_upper (Hz): | 5.000,000 - 7.499,999 Hz |
| LS Fs: | 150,000 - 199,999 Hz |
| LS Größe: | 6,5" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Neodym |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
