Mit dem 5FR bietet RedCatt einen Breitbänder, der für kompakte HiFi-, Studio- und Mehrwege-Systeme sowie für Säulenlautsprecher ausgelegt ist. Das Chassis arbeitet mit 8 Ω Nennimpedanz, 60 W AES und 120 W Programmleistung. Die Empfindlichkeit beträgt 89,55 dB. Eine 25,4-mm-Schwingspule, ein Ferritmagnet und eine mit Carbonfasern verstärkte Papiermembran bestimmen den Aufbau. Mit 130,5 mm Außendurchmesser und 61 mm Einbautiefe lässt sich das Chassis kompakt integrieren. Für PA-Säulen, kleine Zweiwege-Monitore sowie HiFi- und DIY-Lautsprecher bietet der 5FR eine auf diese Einsatzfelder abgestimmte Grundlage.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 5FR
| Technische Daten | Wert |
|---|---|
| Kategorie | Breitbänder |
| Größe (Zoll) | 5" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 60 W |
| Belastbarkeit Programm (W) | 120 W |
| Wirkungsgrad 1W/1m (dB) | 89,55 dB |
| Empfohlene Trennfrequenz (Hz) | 1000–1500 Hz |
| Schwingspulendurchmesser (mm) | 25,4 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper CF |

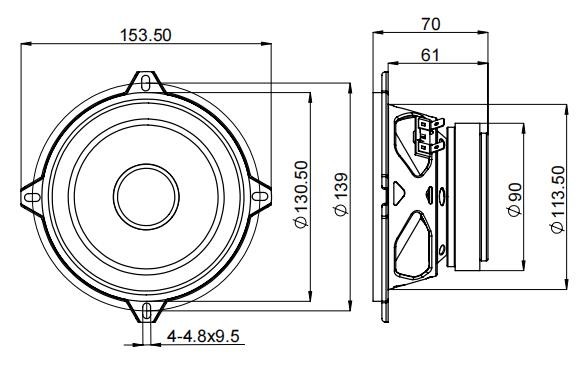

| Außendurchmesser (mm) | 130,50 mm |
| Einbaudurchmesser (mm) | 113,50 mm |
| Lochkreisdurchmesser (mm) | 139,00 mm |
| Einbautiefe (mm) | 61,00 mm |
| Empfohlenes Gehäusevolumen (l) | 7,3 l / 11 l geschlossen | 5–10 l Bassreflex |
| Empfohlene Abstimmfrequenz (Hz) | 55–75 Hz |
| Nettogewicht (kg) | 0,99 kg |
| Versandgewicht (kg) | 1,8 kg (Shopwert) |
| Hersteller Artikelnummer | DR-5-002-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 5,60 Ω |
| Schwingspuleninduktivität Le (mH) | 0,280 mH |
| Resonanzfrequenz Fs (Hz) | 92,00 Hz |
| Qms | 11,40 |
| Qes | 0,730 |
| Qts | 0,690 |
| Vas (l) | 3,80 l |
| Sd (cm²) | 90,00 cm² |
| Xmax (mm) | 2 mm |
| Mms (g) | 8,80 g |
| BxL (Tm) | 6,30 Tm |
| F_upper (Hz) * | 3306 Hz |
| F_lower (Hz) * | 123 Hz |
F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 5FR
Der 5FR eignet sich für HiFi- und Studio-Desktop-Lautsprecher, Regallautsprecher, Säulensysteme und installierte Mehrwege-Konzepte. Im PA-Bereich kann das Chassis in Säulenlautsprechern und kleinen Zweiwege-Monitoren eingesetzt werden; für die Anbindung an einen Hochtonzweig ist ein Übergangsbereich von 1000–1500 Hz vorgesehen. Für offene Schallwände und Open-Back-Aufbauten ist der Treiber ebenfalls vorgesehen. Geschlossene Gehäuse werden mit 7,3 l oder 11 l beschrieben, während für Bassreflexkonzepte 5–10 l bei 55–75 Hz vorgesehen sind. Damit kann die Systemintegration an Gehäuse, Hochpass und Hochtonzweig angepasst werden.
Service zum RedCatt 5FR
Zum 5FR bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Dazu gehören auch Unterstützung beim DSP- oder Weichen-Setup sowie Empfehlungen zu Bauplan und Bauset. Außerdem bieten wir originale Recone-Kits und unseren Recone-Service an.
| LS Chassis-Typ: | Breitbänder |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 3.000,000 - 3.999,999 Hz |
| LS Fs: | 75,000 - 99,999 Hz |
| LS Größe: | 5" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
