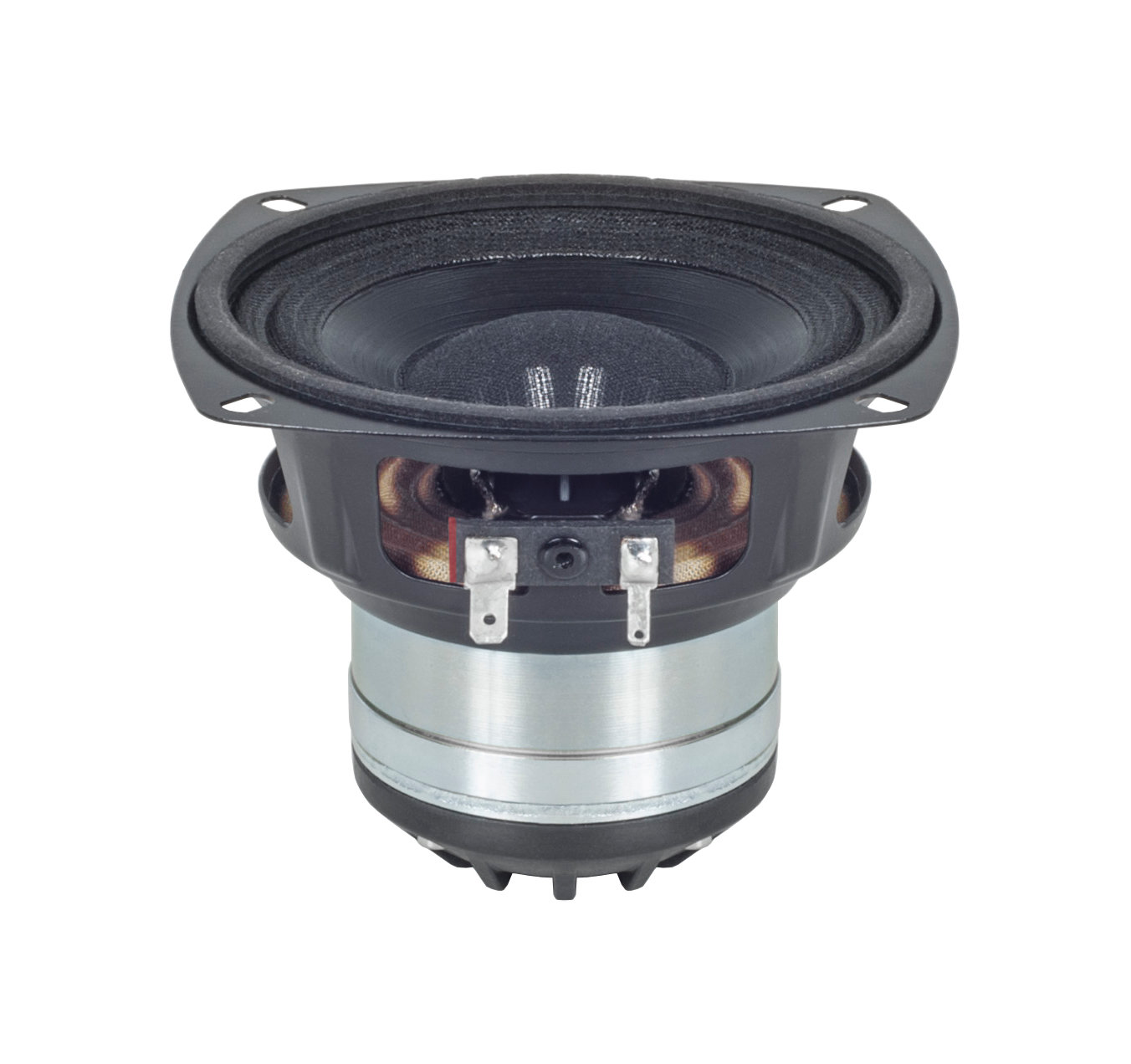

Der 4MCX36 von B&C ist ein Koaxialtreiber für kompakte Lautsprecherkonzepte, bei denen Mittelton und Hochton aus einer gemeinsamen Baugruppe kommen sollen. Die LF-Einheit arbeitet mit 8 Ω, die HF-Einheit mit 16 Ω. Der Frequenzbereich reicht von 150 Hz bis 18000 Hz, die nominelle Abstrahlung liegt bei 70°. Für den Tiefton-/Mitteltonteil stehen 100 W Nennbelastbarkeit und 200 W Programmleistung zur Verfügung, der integrierte HF-Treiber bietet 25 W Nennbelastbarkeit und 50 W Programmleistung. Der 4MCX36 nutzt einen Neodym-Ringmagneten, eine LF-Schwingspule mit 34 mm und eine HF-Schwingspule mit 36 mm. Durch die empfohlene Trennung bei 2 kHz lässt sich der Treiber sinnvoll in sehr kleine Mehrwege- oder Punktquellen-Systeme einbinden.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 4MCX36
Technische Daten | Wert |
|---|---|
Kategorie | Koaxialtreiber |
Größe (Zoll) | 4 in |
Nennimpedanz (Ohm) | LF: 8 Ω | HF: 16 Ω |

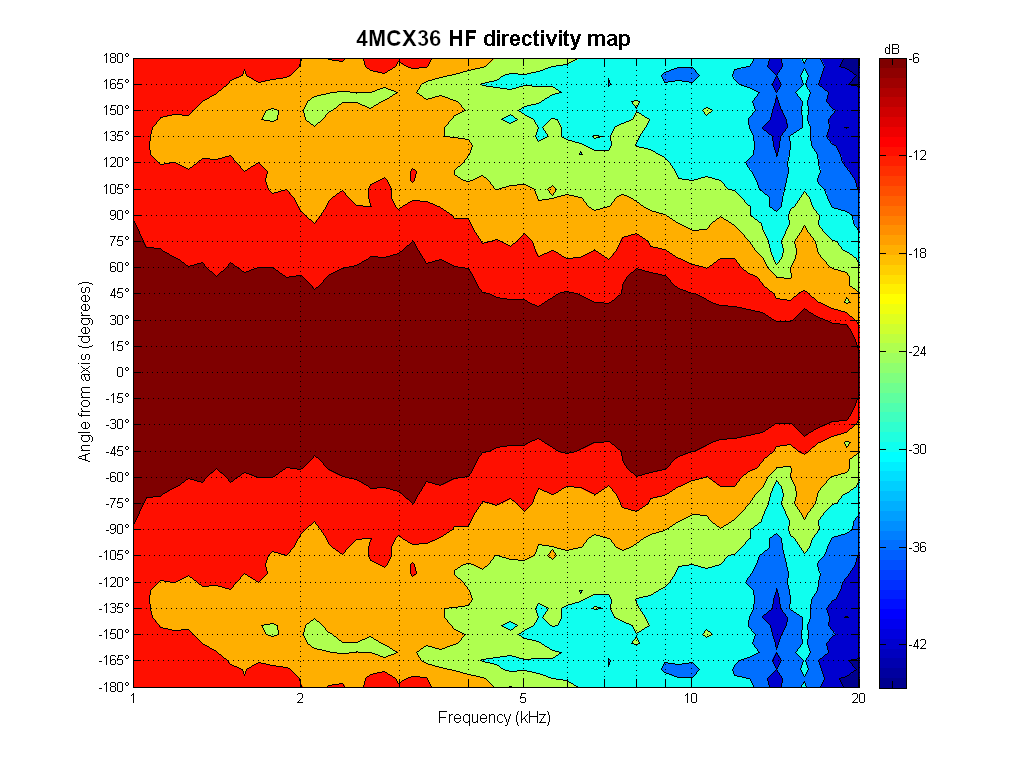

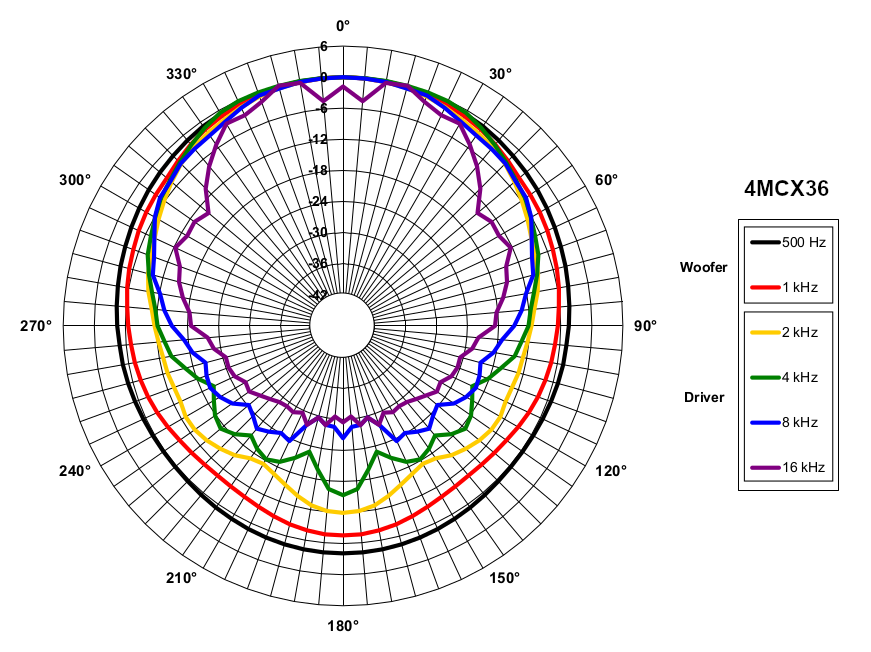

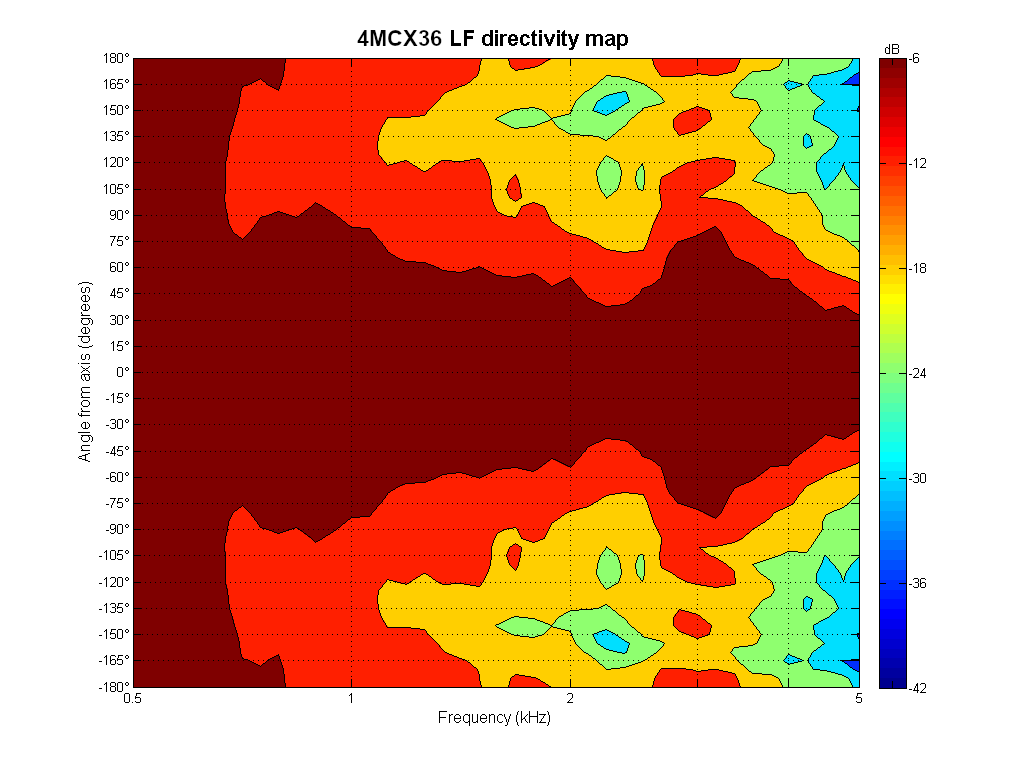

Abstrahlwinkel horizontal (°) | 70 ° |
Abstrahlwinkel vertikal (°) | 70 ° |
Belastbarkeit AES (W) | LF: 100 W | HF: 25 W |
Belastbarkeit Programm (W) | LF: 200 W | HF: 50 W |

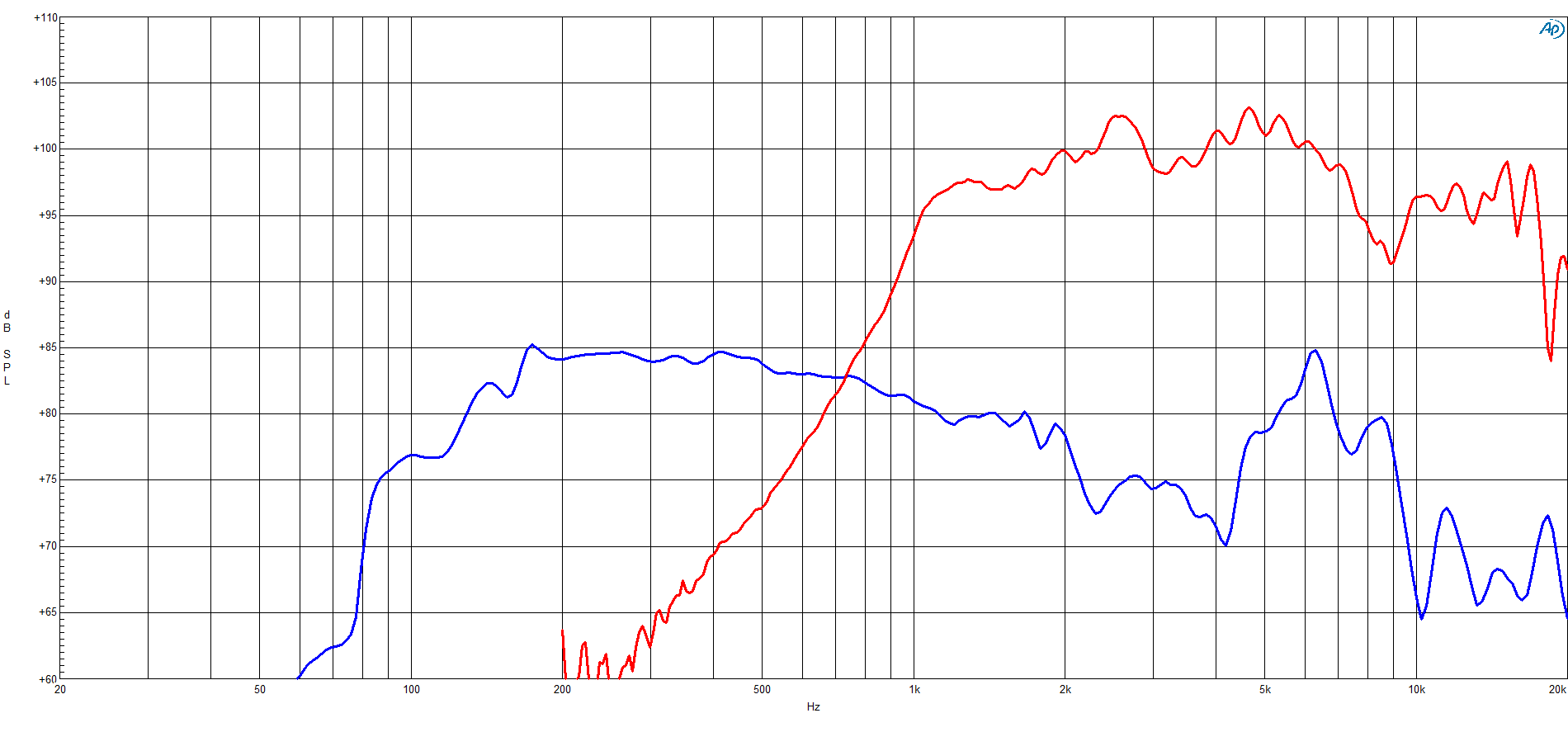

Wirkungsgrad 1W/1m (dB) | LF: 87 dB | HF: 102 dB |
Frequenzbereich (Hz) | 150 Hz – 18000 Hz |
Empfohlene Trennfrequenz (Hz) | HF: 2000 Hz |
Flankensteilheit Frequenzweiche (dB/Okt) | ≥ 12 dB/Okt. |
Schwingspulendurchmesser (mm) | LF: 34 mm | HF: 36 mm |
Magnetmaterial | Neodymium Ring |

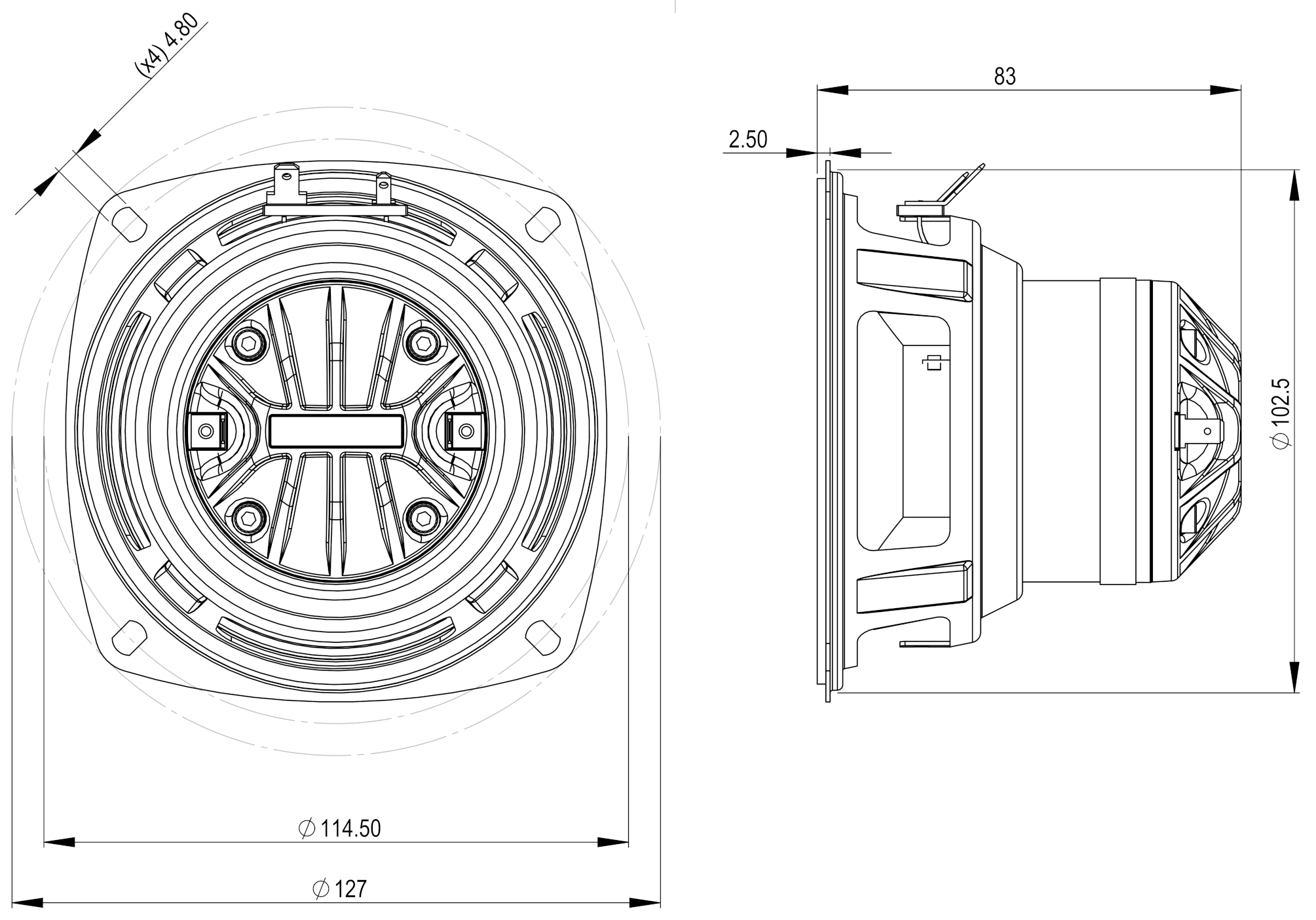

Außendurchmesser (mm) | 127 mm |
Einbaudurchmesser (mm) | 103 mm |
Lochkreisdurchmesser (mm) | 114 mm |
Einbautiefe (mm) | 83 mm |
Nettogewicht (kg) | 0,55 kg |
Versandgewicht/Bruttogewicht (kg) | 0,67 kg |
Hersteller Artikelnummer | 4MCX36-8Ω |
Flussdichte (T) | LF: 0,74 T | HF: 1,65 T |
Gleichstromwiderstand Re (Ohm) | 5,6 Ω |

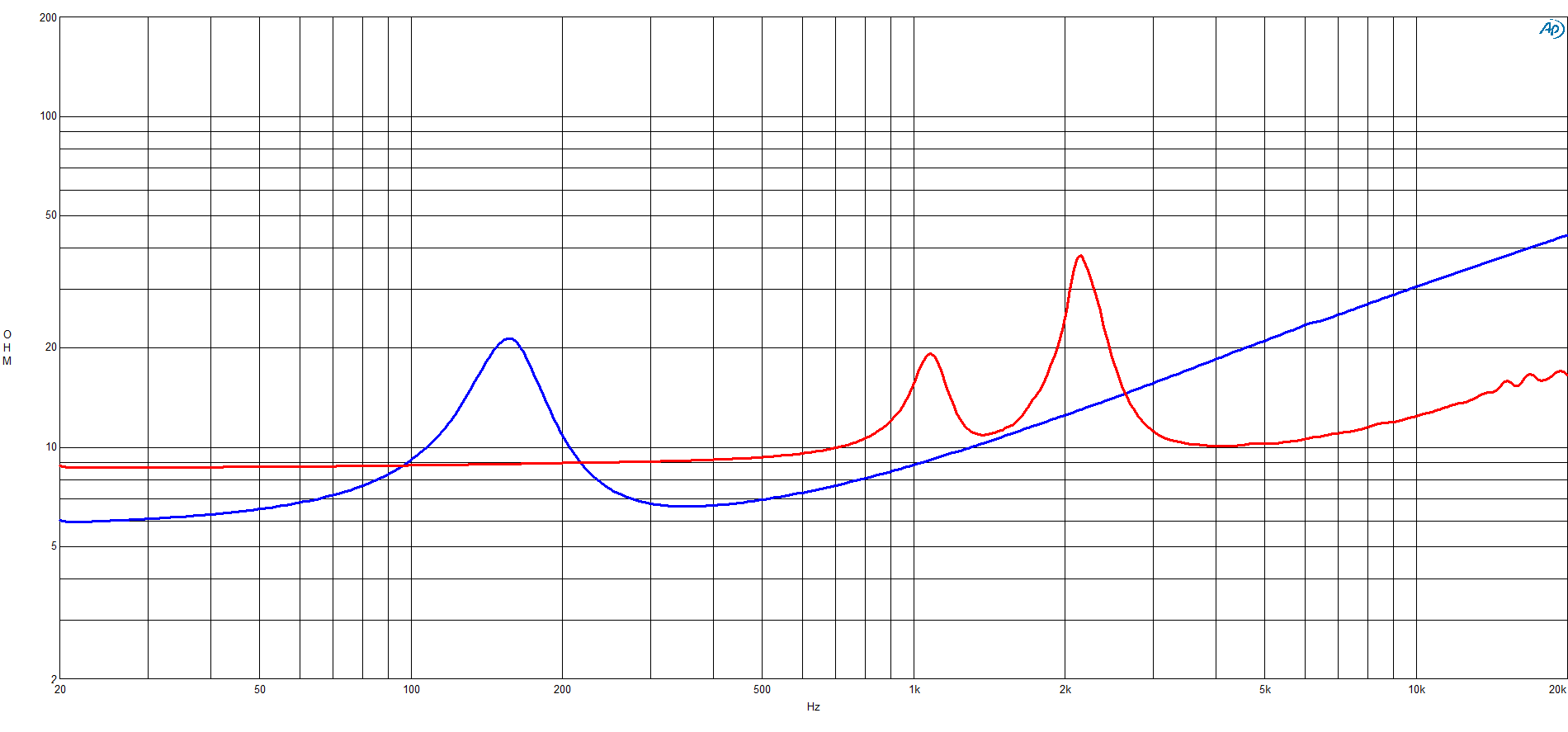

Schwingspuleninduktivität Le (mH) | LF: 0,87 mH | HF: 0,14 mH |
Resonanzfrequenz Fs (Hz) | 150 Hz |
Qms | 3,9 |
Qes | 1,2 |
Qts | 0,91 |
Vas (l) | 0,8 l |
Sd (cm²) | 56 cm² |
Xvar/Xdamage (mm) | 3 mm |
Mms (g) | 6,2 g |
BxL (Tm) | 5,27 Tm |
EBP (Hz) | 125 Hz |
Wirkungsgrad η0 (%) | 0,22 % |
F_upper (Hz) * | 1139 Hz |
F_lower (Hz) * | 115 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 4MCX36
Der 4MCX36 passt in kompakte Lautsprecher, bei denen wenig Frontfläche zur Verfügung steht und trotzdem ein Zweiwege-Aufbau gewünscht ist. Der nutzbare Bereich ab 150 Hz macht den Treiber für kleine Fullrange-Module, Nahfeldsysteme, kompakte PA-Satelliten oder Spezialgehäuse interessant, bei denen der Tiefbass von einem separaten Tieftöner oder Subwoofer übernommen wird. Die empfohlene HF-Trennung bei 2 kHz hilft bei der Auslegung passiver oder aktiver Weichen. Durch die 70° Abstrahlung lässt sich das Chassis für kurze bis mittlere Hörabstände einsetzen, etwa in kompakten Monitoren, Installationslautsprechern oder punktquellenähnlichen Konzepten.
Service zum B&C 4MCX36
Zum 4MCX36 unterstützen wir dich bei Beratung, Gehäuseabstimmung, Gehäusebau, Weichen-Setup und Systemabstimmung. Für Reparaturen planen wir passende Originalteile ein und prüfen, ob Recone-Service oder Diaphragma-Service der wirtschaftlich sinnvolle Weg ist.
| LS Abstrahlung horizontal -: | 70° |
|---|---|
| LS Abstrahlung vertikal I: | 70° |
| LS Chassis-Typ: | Koaxialtreiber |
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Mylar / Polyester / Polyethylen / Kunststoff |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS Fs: | 150,000 - 199,999 Hz |
| LS Größe: | 4" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 1,000 - 4,000 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,750 - 0,999 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
