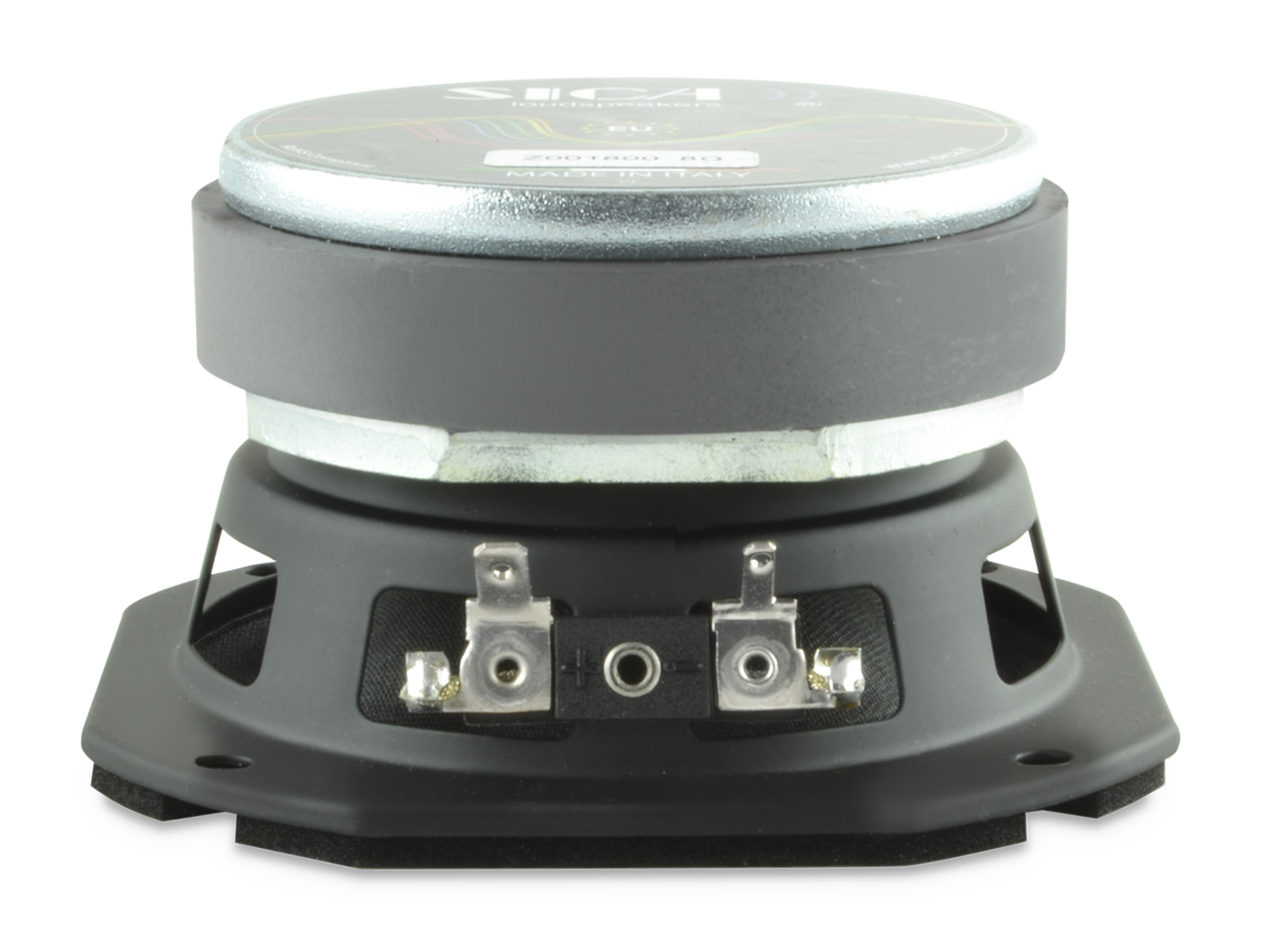

Der 4-E-1-CS von Sica ist ein 4-Zoll-Tief-Mitteltöner für kompakte Lautsprecherkonzepte, bei denen ein kleiner Korb, praxisgerechte Belastbarkeit und ein breiter Arbeitsbereich zusammenkommen sollen. Die Nennimpedanz beträgt 8 Ω, die Belastbarkeit liegt bei 70 W AES und 140 W Programmleistung. Der Frequenzbereich reicht von 120 Hz bis 10000 Hz. Die 25-mm-Schwingspule nutzt Aluminium als Wicklungs- und Trägermaterial, dazu kommen Ferritmagnet, Stahlblechkorb, Papiermembran und eine wasserabweisende Oberflächenbehandlung. Der 4-E-1-CS passt damit in kleine vented Gehäuse, kompakte Topteile, Installationslautsprecher und Reparaturprojekte, bei denen 4"-Format, klar definierte TSP und geringe Einbautiefe zählen.
JETZT – originale Recone-Kits von Sica sowie unser Recone-Service – nur hier!
Technische Daten – Sica 4-E-1-CS
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 4" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 70 W |
| Belastbarkeit Programm (W) | 140 W |
| Frequenzbereich (Hz) | 120–10000 Hz |
| Schwingspulendurchmesser (mm) | 25 mm |
| Magnetmaterial | Ferrite |
| Außendurchmesser (mm) | 104×104 mm |
| Einbaudurchmesser (mm) | 90 mm |
| Lochkreisdurchmesser (mm) | 106 mm |
| Einbautiefe (mm) | 58,3 mm |
| Nettogewicht (kg) | 1,0 kg |
| Versandgewicht/Bruttogewicht (kg) | 1,8 kg |
| Hersteller Artikelnummer | Z001800 |
| Flussdichte (T) | 1,10 T |
| Gleichstromwiderstand Re (Ohm) | 5,60 Ω |
| Schwingspuleninduktivität Le (mH) | 0,14 mH |
| Resonanzfrequenz Fs (Hz) | 118,0 Hz |
| Qms | 1,85 |
| Qes | 0,49 |
| Qts | 0,39 |
| Vas (l) | 1,3 l |
| Sd (cm²) | 44,2 cm² |
| Xmax (mm) | ±2,2 mm |
| Xvar/Xdamage (mm) | ±3,5 mm |
| Mms (g) | 3,9 g |
| BxL (Tm) | 5,76 Tm |
| Cms (mm/N) | 466 µm/N |
| Wirkungsgrad η0 (%) | 0,42 % |
| CB Vb (l) @ Qtc = 0,577 * | 1,1 l |
| CB Vb (l) @ Qtc = 0,500 * | 2,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 3,9 l |
| F_upper (Hz) * | 6599 Hz |
| F_lower (Hz) * | 233 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Sica 4-E-1-CS
Der 4-E-1-CS eignet sich für kompakte Lautsprecher, bei denen ein 4"-Chassis mit 8 Ω Nennimpedanz und flacher Einbautiefe gebraucht wird. Der Arbeitsbereich ab 120 Hz macht den Treiber für kleine vented Boxen, Satelliten, Nahfeldlösungen und Installationslautsprecher interessant, wenn die untere Abstimmung durch Gehäusevolumen und Portfrequenz passend gesetzt wird. Durch die 25-mm-Schwingspule, den Ferritmagneten und die Papiermembran mit wasserabweisender Oberflächenbehandlung lässt sich das Chassis auch in Reparatur- und Austauschprojekten einsetzen, bei denen Einbaudurchmesser, Lochkreis und quadratisches Außenmaß mit vorhandenen Gehäusen abgestimmt werden müssen. In Mehrwege-Konzepten kann der Treiber oberhalb des Bassbereichs arbeiten, sofern Weiche oder DSP passend ausgelegt werden.
Service zum Sica 4-E-1-CS
Für den 4-E-1-CS unterstützen wir dich mit Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung, DSP-/Weichen-Setup und passenden Presets. Dazu kommen Empfehlungen für Reparatur, Recone-Kit, Recone-Service, Bauplan oder Bauset, wenn dein Projekt eine saubere technische Einordnung braucht.
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
|---|---|
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 200 - 249 / extrem starker Antrieb - analytisch & kühl |
| LS F_upper (Hz): | 5.000,000 - 7.499,999 Hz |
| LS Fs: | 100,000 - 149,999 Hz |
| LS Größe: | 4" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,001 - 0,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 0,01 - 24,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
