320K/C-A von B&C

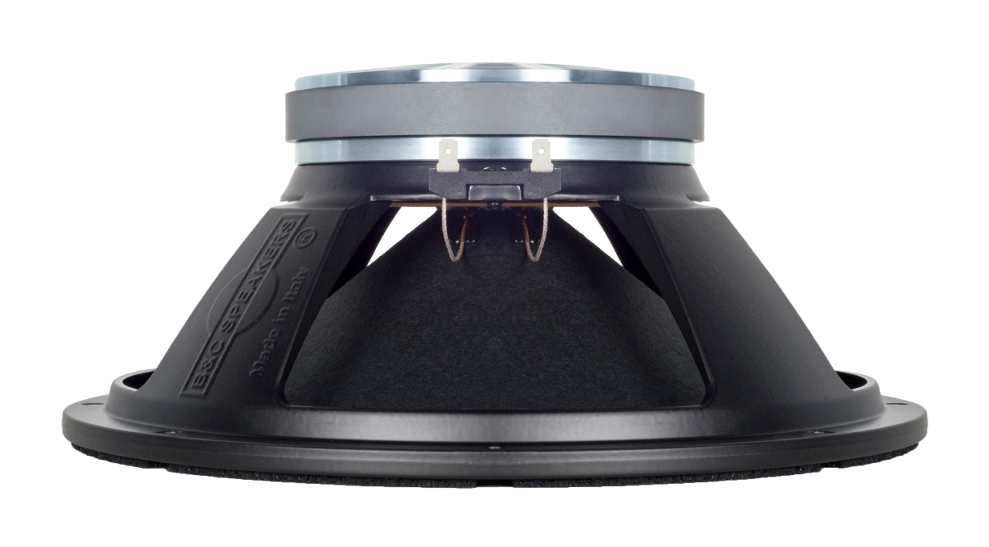

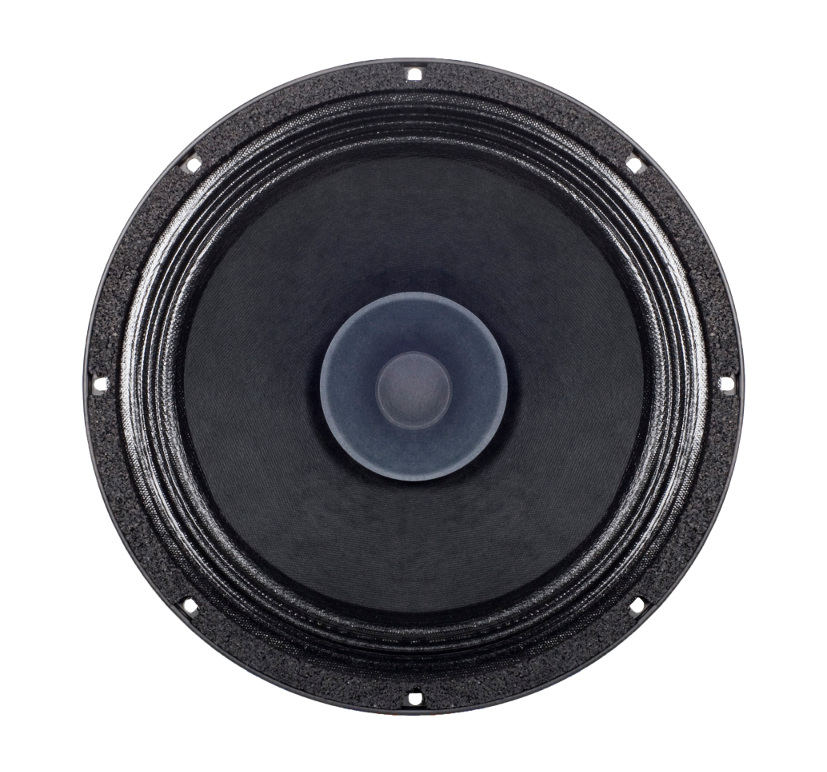

Der 320K/C-A von B&C ist ein 12-Zoll-Breitbänder für Lautsprecherkonzepte, bei denen ein einzelnes Chassis einen sehr weiten Arbeitsbereich übernehmen soll. Er ist als 8 Ω- und 16 Ω-Ausführung erhältlich, arbeitet mit 120 W nominaler Belastbarkeit und 240 W Programmleistung und deckt einen Frequenzbereich von 80 Hz bis 16000 Hz ab. Die Empfindlichkeit liegt je nach Ausführung bei 101 dB oder 100 dB. Die 38-mm-Kupferschwingspule sitzt auf einem Kraftpapier-Träger, der Ferritmagnet arbeitet mit 1,4 T Flussdichte. Der 320K/C-A nutzt eine radiale Membran, eine Akkordeon-Sicke und eine Kurzschlusskappe aus Kupfer für den erweiterten Hochtonbereich.

JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!

Technische Daten – B&C 320K/C-A

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.

Anwendungsgebiete – B&C 320K/C-A

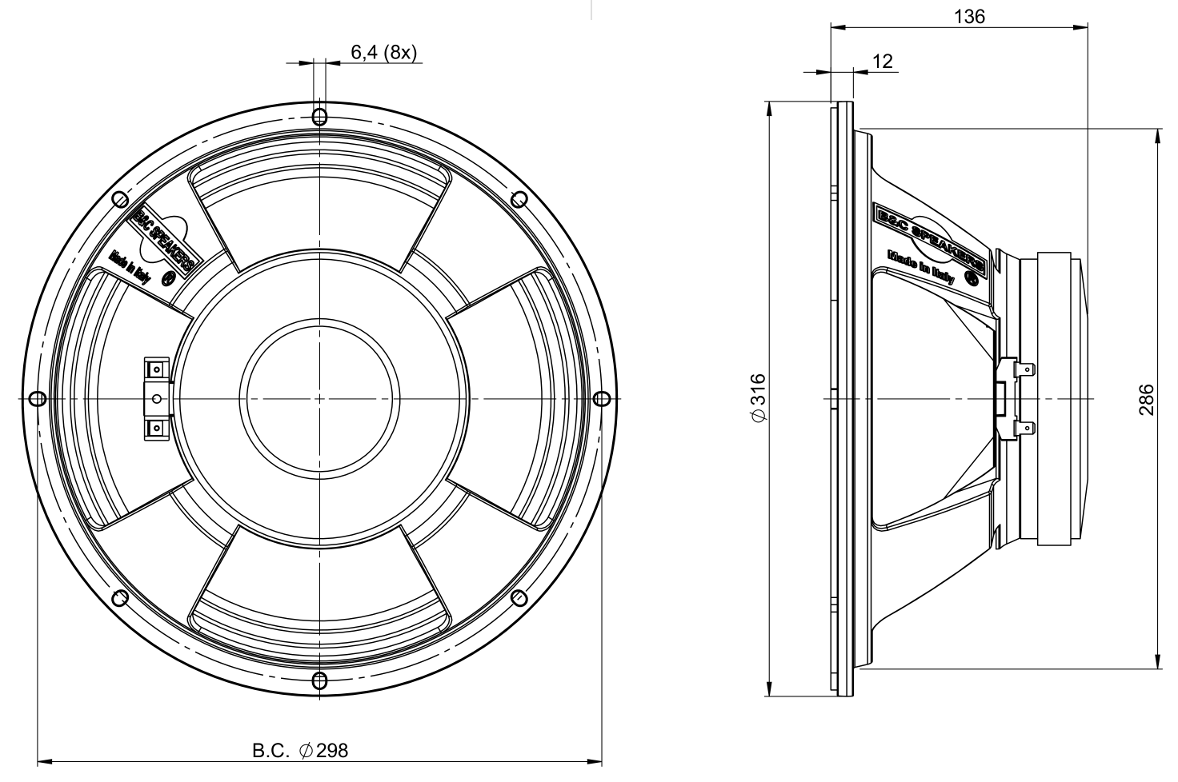

Der 320K/C-A passt in Fullrange- und Mehrwege-Lautsprecher, bei denen ein 12-Zoll-Chassis Grundton, Mitten und einen großen Teil des Hochtonbereichs abdeckt. Der Frequenzbereich von 80 Hz bis 16000 Hz macht den Treiber für einfache Breitbandkonzepte interessant, ebenso für Systeme, in denen ein zusätzlicher Hochtonweg nur ergänzend eingesetzt wird. Das empfohlene Bassreflexvolumen von 60 l mit 75 Hz Abstimmung gibt eine klare Richtung für Gehäusebau, Ersatzbestückung und Reparatur vorhandener Lautsprecher vor. Mit 316 mm Außendurchmesser, 286 mm Einbauöffnung und 136 mm Tiefe lässt sich die mechanische Integration sauber planen.

Service zum B&C 320K/C-A

Zum 320K/C-A unterstützen wir dich mit Beratung, Gehäuseabstimmung, Gehäusebau, Recone-Kit und Recone-Service. Auch bei Systemabstimmung, DSP-/Weichen-Setup, Presets, Empfehlungen, Bauplan oder Bauset helfen wir praxisnah weiter.
